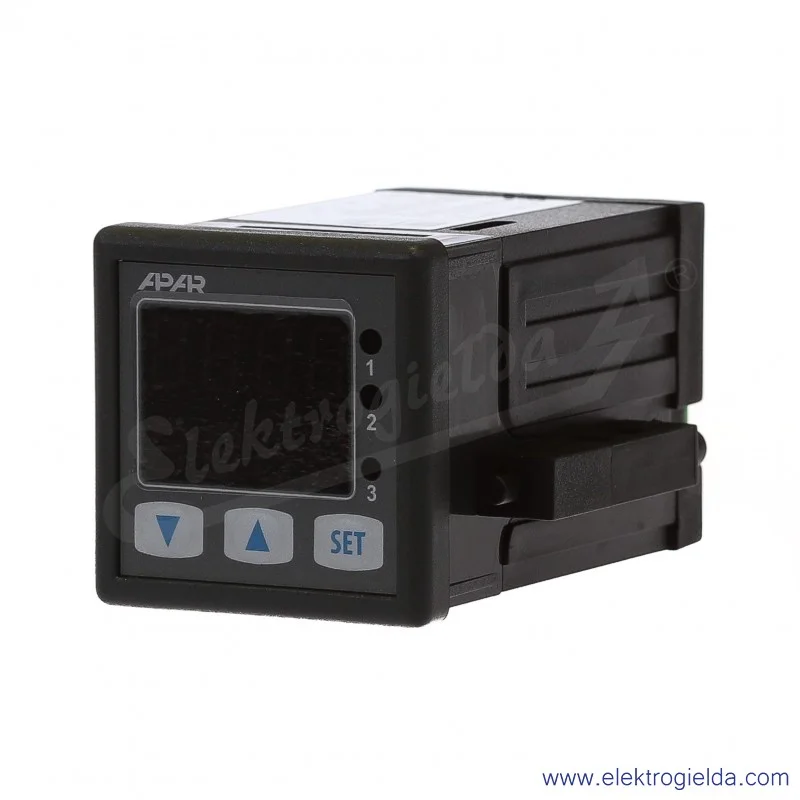

Regulator temperatury AR602/S2/S/P/WU
  • Regulator temperatury AR602/S2/S/P/WU
  • Regulator temperatury AR602/S2/S/P/WU
Drukuj

Regulator temperatury AR602/S2/S/P/WU 24VAC/DC cyfrowy, wyjścia: 1 półprzewodnik SSR, 1 przekaźnik, analogowe 0/2...10V

Numer katalogowy: AR602/S2/S/P/WU
Producent: Apar
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt wycofany
Stan magazynowy:0 szt.
Numer katalogowy:Nr.kat.:AR602/S2/S/P/WU
Stan magazynowy: 0 szt.
Czas wysyłki: 6 dni roboczych
Numer katalogowy: AR602/S2/S/P/WU
Producent: Apar
Minimalna ilość jednostek miary do kupienia: 1 szt.
Producent:
Numer katalogowy producenta: AR602/S2/S/P/WU
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Ilość kanałów pomiarowych
11
Ilość wyjść SSR
11
Ilość wyjść alarmowych
11
Ilość wyjść przekaźnikowych
11
Napięcie zasilające dla AC
115 do 50
Napięcie zasilające dla DC
118 do 72
Rodzaj czujnika termoparowego
1
  • B
  • E
  • J
  • K
  • N
  • R
  • S
  • T
Rodzaj czujnika termorezystancyjnego
1
  • Ni100
  • Pt100
  • Pt1000
  • Pt500
Rodzaj regulacji
1
  • AUTOTUNING PID
  • ON-OFF z histerezą
  • PID
Rodzaj wejścia analogowego
1
  • 0-10V
  • 0-20mA
  • 0-2500Ohm
  • 0-60mV
  • 4-20mA
Rodzaj wyjścia analogowego
10-10V
Sposób montażu
1Tablicowy
Wymiar czoła
148x48 mm
Opis produktu

Zasilanie:  niskonapieciowe 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)

Wyjście1: SSR - tranzystorowe typu NPN OC, 11V, rezystancja wewnętrzna 440 Ω
Wyjście2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście3: analogowe 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)

Ogólny opis produktu:

  • mikroprocesorowy regulator temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny
  • uniwersalne wejście pomiarowe termometryczne i analogowe z pamięcią minimum i maksimum wielkości mierzonej:
    • termorezystancyjne Pt100, Ni100, Pt500, Pt1000
    • termoparowe J, K, S, R, T, B, E, N
    • prądowe 0-20 mA, 4-20 mA
    • napięciowe 0-10V, 0-60 mV
    • rezystancyjne 0-2500 Ω
  • funkcja zdalnego wyświetlania danych poprzez RS485 (protokół MODBUS-RTU, SLAVE)
  • programowalne wejście cyfrowe BIN do zmiany trybu pracy regulatora:
    • start/stop regulacji
    • tryb ręczny/automatyczny dla wyjść
    • skokowa zamiana wartości zadanej (dzienna/nocna)
    • blokada klawiatury
    • zatrzymanie wskazań wyświetlacza (funkcja HOLD)
  • 2 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
    • wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
    • wyjście 2 (pomocnicze/alarmowe): ON-OFF z histerezą
  • wyjście analogowe 0/4÷20mA lub 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)
  • zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
  • tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
  • wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
  • odczyt cyfrowy LED z regulacją jasności świecenia
  • interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU, (opcja dodatkowo płatna)
  • kompensacja rezystancji linii dla czujników rezystancyjnych
  • kompensacja temperatury zimnych końców termopar
  • programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, komunikacji, dostępu oraz inne parametry konfiguracyjne
  • dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
  • sposoby konfiguracji parametrów:
    • z klawiatury foliowej IP65 umieszczonej na panelu przednim urządzenia
    • poprzez RS485 lub programator AR955/GP i bezpłatny program komputerowy ARSOFT-CFG (Windows 7/8/10)
  • oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
  • wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
  • dokładność pomiaru:
    • dla RTD, mA, V, mV, Ω: 0,1% zakresu pomiarowego ±1 cyfra
    • dla termopar: 0,2% zakresu pom. ±1 cyfra, dodatkowo
  • czas odpowiedzi: 0,25÷3 s (programowalny)
  • zasilanie:
    • 230 Vac (85÷260 Vac) / 3 VA
    • 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
  • zakres temperatury pracy: 0÷50 °C
  • zakres wilgotności względnej: 0÷90 %RH (bez kondensacji)
  • obudowa tablicowa 48x48x79 mm
  • stopień ochrony: IP65 od czoła, IP20 od strony złącz
  • materiał: poliwęglan, samogasnący NORYL 94V-0
