Różnicówki - wyłączniki różnicowoprądowe

Wyłączniki różnicowoprądowe, potocznie nazywane różnicówkami, są urządzeniami zabezpieczającymi, chroniącymi przed porażeniem prądem elektrycznym. Różnicówki zabezpieczają również przed powstaniem pożaru. Wyłączniki różnicowoprądowe wykrywają nawet bardzo małe prądy doziemne, po których wykryciu powodują przerwanie obwodu.

Różnicówki do niedawna nie stanowiły obowiązkowej części składowej systemu funkcjonującego zarówno w domach jak i budynkach użyteczności publicznej. Wykorzystywane były jedynie jako dodatek do instalacji elektrycznej. Obecnie zastosowanie różnicówek jest obowiązkiem w budownictwie. Wyłączniki różnicowoprądowe znajdą zastosowanie zarówno w instalacjach prostych, jak również przemysłowych.

Wyłącznik różnicowoprądowy - zasada działania

Zasada działania różnicówki polega na przerwaniu dopływu prądu, czyli wyłączeniu zasilania obwodu, w sytuacji, kiedy prąd elektryczny, który wypływa z obwodu nie jest równy prądowi, który do niego wpływa.

Wyłącznik różnicowoprądowy wykorzystywany jest najczęściej jako dodatkowa ochrona instalacji. Dzięki szerokiemu asortymentowi możesz wybrać produkt idealnie dopasowany do Twoich potrzeb. Właściwie dobrana różnicówka zabezpieczy przed porażeniem prądem oraz znacznie zmniejszy ryzyko wystąpienia pożaru. Wyłącznik różnicowoprądowy jest urządzeniem priorytetowym i powinien być uwzględniany w każdej instalacji elektrycznej - zarówno domowej, jak i gospodarczej czy firmowej. Różnicówka montowana jest w rozdzielnicy. Stosuje się ją w układach sieci TS, IT oraz TN.

Tradycyjna różnicówka składa się:

• ze zestyków torów prądowych,

• z wyzwalacza,

• z obwodu testowania

• z przekładnika Ferrantiego.

Wyłączniki różnicowoprądowe różnią się obsługiwanym prądem różnicowym. Wyróżniamy różnicówki nisko, średnio i wysokoczułe.

• wysokoczułe - do 30 mA - stosowane w miejscach, gdzie występuje bardzo duże zagrożenie wystąpienia pożaru spowodowanego uszkodzeniem instalacji elektrycznej.

• średnioczułe - od 30 do 500 mA - wykorzystywane do instalacji zarówno w budynkach mieszkalnych, jak i na placach budowy.

• niskoczułe - od 500 mA - wykorzystywane jako główny wyłącznik w instalacjach elektrycznych. Stosowane również w obwodzie o dużym prądzie upływu.

Podział wyłączników różnicowoprądowych ze względu na typ wyzwalania

• A - wykrywa prąd stały pulsujący, prąd stały pulsujący ze składową do 6 mA, prąd przemienny sinusoidalny.

• AC - wykrywa prąd przemienny sinusoidalny.

• B - wykrywa prąd przemienny sinusoidalny, prąd stały wygładzony, prąd stały z układów prostowniczych, prąd stały pulsujący ze składową wygładzoną.

Wyłącznik różnicowoprądowy o typie wyzwalania AC jest najbardziej popularny. Różnicówka o typie A reaguje na prądy pulsujące, które występują w najpopularniejszych urządzeniach elektrycznych i elektronicznych. Wyłącznik różnicowoprądowy o typie B znajdzie zastosowanie między innymi w ładowarkach do samochodów elektrycznych czy systemów zasilania rezerwowego UPS. Sprawdzi się świetnie również jako różnicówka do fotowoltaiki.

Podział wyłączników różnicowoprądowych ze względu na wartość prądu znamionowego

Dostępne są wyłączniki różnicowoprądowe o prądzie znamionowym:

• Różnicówka 0,5 A

• Różnicówka 1 A

• Różnicówka 3 A

• Różnicówka 4 A

• Różnicówka 6 A

• Różnicówka 10 A

• Różnicówka 13 A

• Różnicówka 16A

• Różnicówka 20A

• Roznicowka 25 A

• Różnicówka 32A

• Roznicowka 40 A

• Różnicówka 50 A

• Różnicówka 63A

• Różnicówka 80 A

• Różnicówka 100A

• Różnicówka 125 A

W ofercie sklepu znajdziesz między innymi:

• Różnicówka ABB,

• Różnicówki Eaton,

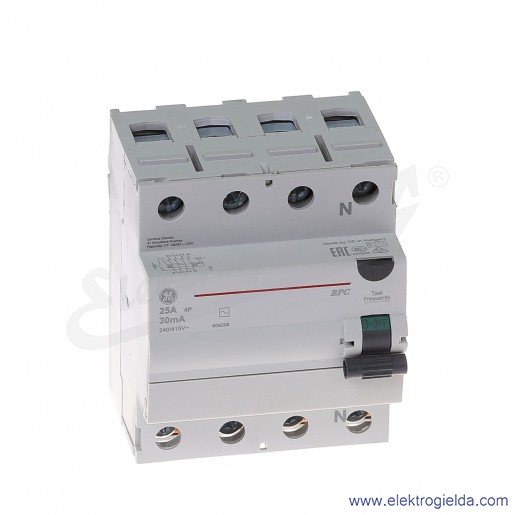

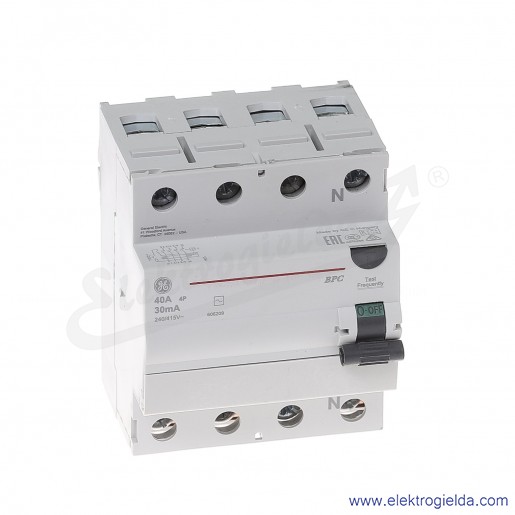

• Różnicówki  GE Power Control,

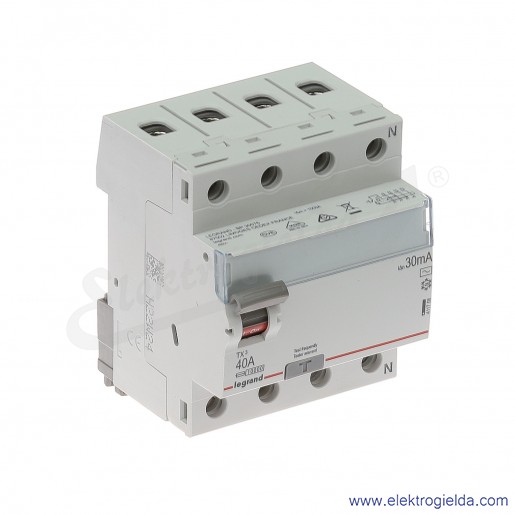

• Różnicówki Legrand Polska,

• Różnicówki Lovato Electric,

• Różnicówka Siemens.

Różnicówka Schneider Electric sprawdzi się świetnie między innymi przy zasilaniu awaryjnym, produkcji czujników maszyn seryjnych, w zabezpieczeniu budynków w automatyce. Możesz wybrać produkt o odpowiednich dla Ciebie parametrach, do wyboru jest między innymi różnicówka Schneider 25A czy różnicówka Schneider 40A.

Różnicówka z członem nadmiarowoprądowym przeznaczona jest zarówno do budownictwa mieszkaniowego, jak i do komercyjnego.
