Opis produktu

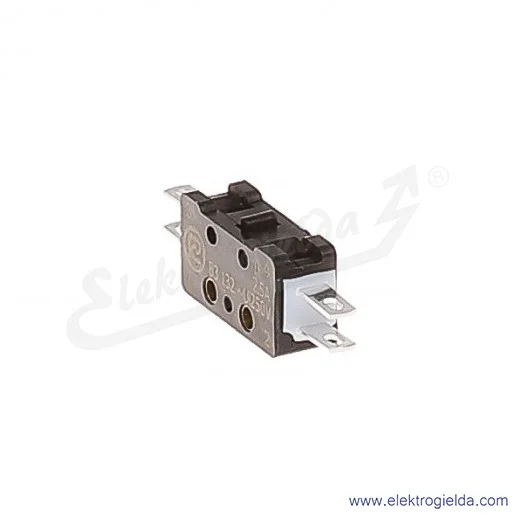

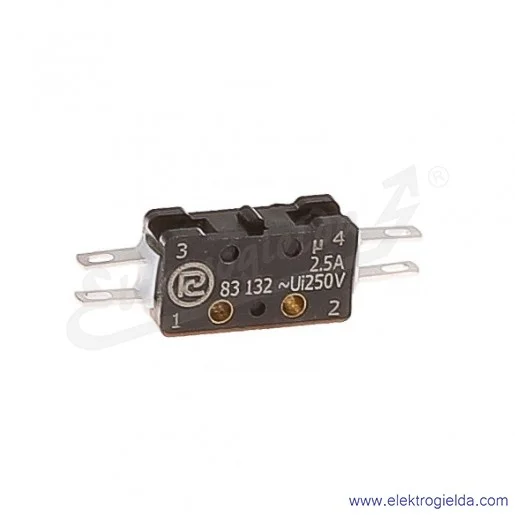

Łącznik krańcowy mniaturowy 83 132s z trzpieniem wciskanym, przeznaczony do sterowania w zautomatyzowanych układach napędowych oraz w obwodach sterowniczych, kontrolnych i pomiarowych prądu przemiennego i stałego. Charakteryzuje się kompaktowymi wymiarami, niską siłą sterowania oraz wysoką powtarzalnością parametrów. Dodatkowo, wersja 83 132s wyposażona jest w srebrzone końcówki przyłączeniowe, co zapewnia lepszą przewodność elektryczną i odporność na korozję.
Kluczowe cechy:
- Kompaktowe wymiary: Umożliwiają montaż w ograniczonej przestrzeni, co jest istotne w aplikacjach wymagających miniaturyzacji komponentów.
- Niska siła sterowania: Pozwala na łatwe i efektywne przełączanie, minimalizując obciążenie mechanizmów sterujących.
- Wysoka powtarzalność parametrów: Zapewnia niezawodne działanie w długim okresie eksploatacji.
- Długa trwałość mechaniczna i elektryczna: Gwarantuje długotrwałe i bezawaryjne funkcjonowanie w wymagających warunkach pracy.
Dane techniczne:
- Znamionowe napięcie izolacji (Ui): 250 V
- Znamionowe napięcie/prąd łączeniowy (Ue/Ie):
- AC15: 230 V / 2,5 A (50-60 Hz)
- DC13: 220 V / 0,3 A
- Znamionowy prąd ciągły (Iu): 6 A
- Trwałość mechaniczna: 10 milionów cykli
- Trwałość łączeniowa:
- AC15: 85 000 cykli
- DC13: 30 000 cykli
- Znamionowa częstotliwość łączeń: 3600 cykli/godzinę
- Prędkość elementu napędowego: od 0,017 mm/s do 1 m/s
- Przekrój przewodów przyłączeniowych: 0,75 – 1,5 mm²
- Temperatura otoczenia: od -25°C do +40°C
- Stopień ochrony:
- Korpus: IP40
- Końcówki przyłączeniowe: IP00
Wersje łączników 83 132s:
Łączniki serii 83 132s dostępne są w różnych konfiguracjach napędów, umożliwiając wybór odpowiedniej wersji w zależności od wymagań aplikacji. Przykładowe typy napędów obejmują:
Typ 54 AR: Łącznik sterowany dźwignią płaską o różnych długościach.
- 83-132s 54Ar 7,7 z dźwignią 7,7mm 1Z+1R srebrzony
- 83-132s 54Ar 14,75 z dźwignią 14,75mm 1Z+1R srebrzony
- 83-132s 54Ar 35,75 z dźwignią 35,75mm 1Z+1R srebrzony
Typ 54 ER: Łącznik sterowany dźwignią płaską z rolką w osi dźwigni o różnych długościach
- 83-132s 54Er 7,5 z dźwignią 7,5mm i rolką 1Z+1R srebrzony
- 83-132s 54Er-14,1, z dźwignią 14,1mm i rolką 1Z+1R srebrzony
- 83-132s 54Er 34,4 z dźwignią 34,4mm i rolką 1Z+1R srebrzony
Typ 54 KR: Łącznik sterowany dźwignią płaską z rolką w poprzek osi dźwigni o różnych długościach
- 83-132s 54Kr 9,3 z dźwignią 9,3mm i rolką poprzeczną 1Z+1R srebrzony
- 83-132s 54Kr 15,4 z dźwignią 15,4mm i rolką poprzeczną 1Z+1R srebrzony
- 83-132s 54Kr 35,0 z dźwignią 35mm i rolką poprzeczną 1Z+1R srebrzony
