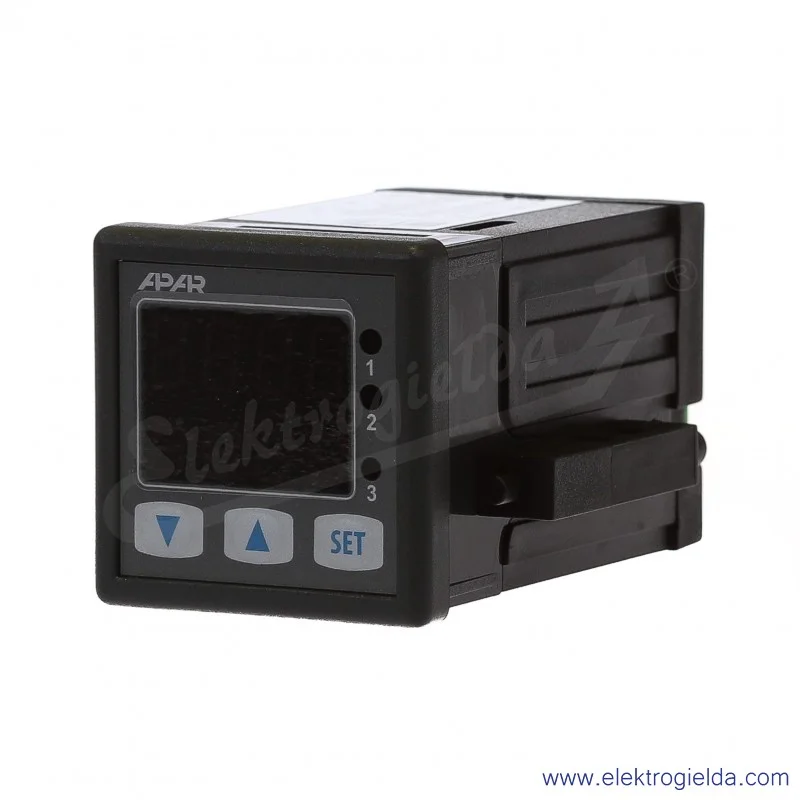

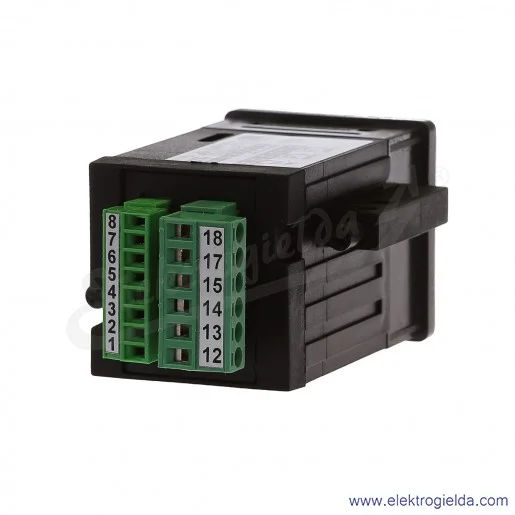

Regulator temperatury AR602/S1/P/P/RS485 230VAC cyfrowy, wyjścia: 2 przekaźniki, RS485 MODBUS-RTU (SLAVE)

Numer katalogowy: AR602/S1/P/P/RS485
Producent: Apar
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt wycofany
Stan magazynowy:0 szt.
Numer katalogowy:Nr.kat.:AR602/S1/P/P/RS485
Stan magazynowy: 0 szt.
Czas wysyłki: 8 dni roboczych
Numer kat.: AR602/S1/P/P/RS485
Producent: Apar
Minimalna ilość jednostek miary do kupienia: 1 szt.
Producent:
Numer katalogowy producenta: AR602/S1/P/P/RS485
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Ilość kanałów pomiarowych
11
Ilość wyjść SSR
10
Ilość wyjść alarmowych
11
Ilość wyjść przekaźnikowych
12
Napięcie zasilające dla AC
185 do 260
Rodzaj czujnika termoparowego
1
  • B
  • E
  • J
  • K
  • N
  • R
  • S
  • T
Rodzaj czujnika termorezystancyjnego
1
  • Ni100
  • Pt100
  • Pt1000
  • Pt500
Rodzaj regulacji
1
  • AUTOTUNING PID
  • ON-OFF z histerezą
  • PID
Rodzaj wejścia analogowego
1
  • 0-10V
  • 0-20mA
  • 0-2500Ohm
  • 0-60mV
  • 4-20mA
Rodzaj wyjścia analogowego
1RS485 (MODBUS-RTU)
Sposób montażu
1Tablicowy
Wymiar czoła
148x48 mm
Opis produktu

Zasilanie:  sieciowe 230 Vac (85÷260 Vac) / 3 VA

Wyjście1: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście3: interfejs szeregowy RS485 (separowany galwanicznie) protokół MODBUS-RTU (SLAVE) - nie używać jednocześnie z PRG

Ogólny opis produktu:

  • mikroprocesorowy regulator temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny
  • uniwersalne wejście pomiarowe termometryczne i analogowe z pamięcią minimum i maksimum wielkości mierzonej:
    • termorezystancyjne Pt100, Ni100, Pt500, Pt1000
    • termoparowe J, K, S, R, T, B, E, N
    • prądowe 0-20 mA, 4-20 mA
    • napięciowe 0-10V, 0-60 mV
    • rezystancyjne 0-2500 Ω
  • funkcja zdalnego wyświetlania danych poprzez RS485 (protokół MODBUS-RTU, SLAVE)
  • programowalne wejście cyfrowe BIN do zmiany trybu pracy regulatora:
    • start/stop regulacji
    • tryb ręczny/automatyczny dla wyjść
    • skokowa zamiana wartości zadanej (dzienna/nocna)
    • blokada klawiatury
    • zatrzymanie wskazań wyświetlacza (funkcja HOLD)
  • 2 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
    • wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
    • wyjście 2 (pomocnicze/alarmowe): ON-OFF z histerezą
  • wyjście analogowe 0/4÷20mA lub 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)
  • zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
  • tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
  • wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
  • odczyt cyfrowy LED z regulacją jasności świecenia
  • interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU, (opcja dodatkowo płatna)
  • kompensacja rezystancji linii dla czujników rezystancyjnych
  • kompensacja temperatury zimnych końców termopar
  • programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, komunikacji, dostępu oraz inne parametry konfiguracyjne
  • dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
  • sposoby konfiguracji parametrów:
    • z klawiatury foliowej IP65 umieszczonej na panelu przednim urządzenia
    • poprzez RS485 lub programator AR955/GP i bezpłatny program komputerowy ARSOFT-CFG (Windows 7/8/10)
  • oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
  • wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
  • dokładność pomiaru:
    • dla RTD, mA, V, mV, Ω: 0,1% zakresu pomiarowego ±1 cyfra
    • dla termopar: 0,2% zakresu pom. ±1 cyfra, dodatkowo
  • czas odpowiedzi: 0,25÷3 s (programowalny)
  • zasilanie:
    • 230 Vac (85÷260 Vac) / 3 VA
    • 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
  • zakres temperatury pracy: 0÷50 °C
  • zakres wilgotności względnej: 0÷90 %RH (bez kondensacji)
  • obudowa tablicowa 48x48x79 mm
  • stopień ochrony: IP65 od czoła, IP20 od strony złącz
  • materiał: poliwęglan, samogasnący NORYL 94V-0
