- Ciśnienie robocze
- 1-10 bar
- Kształt
- Prosty
- Medium
- Sprężone powietrze
- Przyłącze 1
- M5
- Przyłącze 2
- Banjo M6
- Typ zaworów
- Zawór dławiąco- zwrotny
- Współczynnik przepływu
- 70 l/min
- Z blokadą
- Nie
Opis produktu

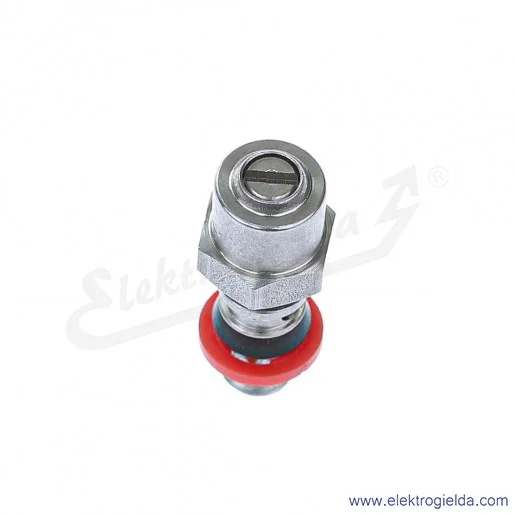

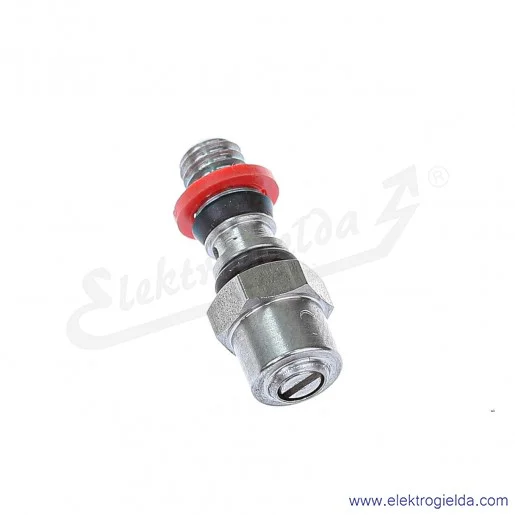

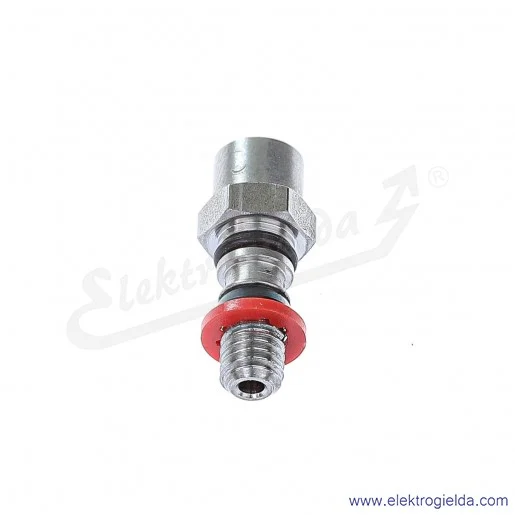

Zawór dławiąco- zwrotny SCU 602-M5, Camozzi
Jednokierunkowy zawór sterujący przepływem do montażu na siłownikach jednostronnego lub dwustronnego działania.
Regulacja za pomocą śrubokręta.
Zawory sterujące przepływem w rozmiarze M5 należy stosować ze złączami banjo M6.
Przyłącze: M5 | banjo M6
Przepływ: od 2 → 1, zawór sterujący w pozycji OTWARTEJ: 70 | Przepływ Qn (Nl/min) od 2 → 1, zawór sterujący w pozycji
ZAMKNIĘTEJ: 33 l/min
Aby wybrać odpowiedni zawór sterujący przepływem w jednymkierunku należy:
-
Obliczyć zużycie powietrza w Nl/min (patrz tabela parametrów siłowników); określić czas skoku siłownika.
-
Określić według zamieszczonych wykresów, który z zaworów zwrotno-dławiących najlepiej spełnia stawiane wymagania.
-
W przypadku zaworów regulujących dwukierunkowych, należy odnieść się do zamieszczonych wykresów i sprawdzić, czy zakres regulacji przepływu jest właściwy dla założonych warunków pracy.
Wymiary zaworu:
