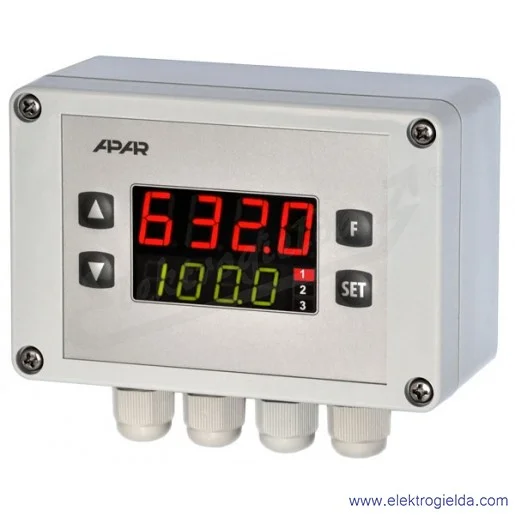

Cyfrowy regulator temperatury AR630/S2/P/P/WA/P
  • Cyfrowy regulator temperatury AR630/S2/P/P/WA/P
Drukuj

Regulator temperatury AR632/S2/P/P/WA/P 24V AC/DC cyfrowy, wyjścia 3 przekaźniki, analogowe 0/4...20mA, w obudowie IP65

Numer katalogowy: AR632/S2/P/P/WA/P
Producent: Apar
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt wycofany
Stan magazynowy:0 szt.
Numer katalogowy:Nr.kat.:AR632/S2/P/P/WA/P
Stan magazynowy: 0 szt.
Czas wysyłki: 8 dni roboczych
Numer kat.: AR632/S2/P/P/WA/P
Producent: Apar
Minimalna ilość jednostek miary do kupienia: 1 szt.
Producent:
Numer katalogowy producenta: AR632/S2/P/P/WA/P
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Ilość kanałów pomiarowych
11
Ilość wyjść SSR
10
Ilość wyjść alarmowych
12
Ilość wyjść przekaźnikowych
13
Napięcie zasilające dla AC
120 do 50
Napięcie zasilające dla DC
120 do 72
Rodzaj czujnika termoparowego
1
  • B
  • E
  • J
  • K
  • N
  • R
  • S
  • T
Rodzaj czujnika termorezystancyjnego
1
  • Ni100
  • Pt100
  • Pt1000
  • Pt500
Rodzaj regulacji
1
  • Fuzzy logic (autotuning) PID
  • ON-OFF z histerezą
  • PID
Rodzaj wejścia analogowego
1
  • 0-10V
  • 0-20mA
  • 0-2500Ohm
  • 0-60mV
  • 4-20mA
Rodzaj wyjścia analogowego
10/4-20mA
Sposób montażu
1Naścienny
Wymiar czoła
1120x80 mm
Opis produktu

Zasilanie: niskonapieciowe 24Vac/dc (18÷72Vdc/3W, 15÷50Vac/3VA)

Wyjście1: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście3: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście4: analogowe 0/4÷20mA (ciągłe-regulacyjne, retransmisyjne)

Ogólny opis produktu:

  • mikroprocesorowy regulator temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny (0/4÷20 mA, 0÷10 V, 0÷60 mV, 0÷2,5 kΩ)
  • uniwersalne wejście termometryczne i analogowe z pamięcią minimum i maksimum wielkości mierzonej:
    • termorezystancyjne Pt100, Ni100, Pt500, Pt1000
    • termoparowe J, K, S, R, T, B, E, N
    • prądowe 0-20 mA, 4-20 mA
    • napięciowe 0-10V, 0-60 mV
    • rezystancyjne 0-2500 Ω
  • funkcja zdalnego wyświetlania danych poprzez RS485 (protokół MODBUS-RTU, SLAVE)
  • wyświetlacz LED z programowalnym kolorem i jasnością świecenia
  • programowalne wejście cyfrowe BIN do zmiany trybu pracy regulatora:
    • start/stop regulacji
    • tryb ręczny/automatyczny dla wyjść
    • skokowa zamiana wartości zadanej (dzienna/nocna)
    • blokada klawiatury
    • zatrzymanie wskazań wyświetlacza (funkcja HOLD)
  • 2 lub 3 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
    • wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
    • wyjście 2, 3 (pomocnicze/alarmowe): ON-OFF z histerezą
  • wyjście analogowe 0/4÷20 mA, opcjonalnie 0/2÷10 V (ciągłe-regulacyjne, retransmisyjne)
  • zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
  • tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
  • sygnalizacja alarmów (załączonych wyjść) zmiennym kolorem wyświetlacza
  • wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
  • interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU
  • kompensacja rezystancji linii dla czujników rezystancyjnych
  • kompensacja temperatury zimnych końców termopar
  • programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, wyświetlania, dostępu oraz inne parametry konfiguracyjne
  • dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
  • sposoby konfiguracji parametrów:
    • z klawiatury foliowej IP65 umieszczonej na panelu przednim urządzenia
    • poprzez port RS485 lub PRG (programator AR955) i bezpłatny program komputerowy ARsoft-CFG (Windows 7/8/10)
  • oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
  • wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
  • opcjonalnie do wyboru (w sposobie zamawiania)
    • wyjścia sterujące SSR
    • wyjście analogowe 0/2÷10 V (zamiast wyjścia 0/4÷20 mA)
    • interfejs RS485
  • zasilanie:
    • 230 Vac (85÷260 Vac) / 3 VA
    • 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
  • zakres temperatury pracy: 0÷50 °C
  • zakres wilgotności względnej:  <100%RH
  • obudowa tablicowa 120x80x55 mm
  • stopień ochrony: IP65
  • materiał: poliwęglan
