Producent:
Numer katalogowy producenta:
DP-002-P
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Przyłącze
- M5
- Stopień ochrony
- IP 40
- Zakres regulacji ciśnienia
- 1 do 10
Opis produktu

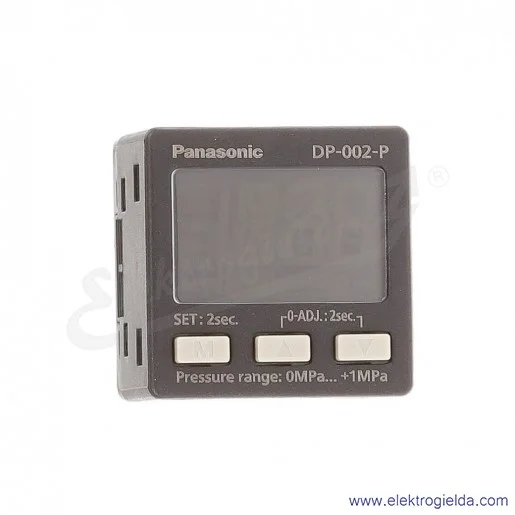

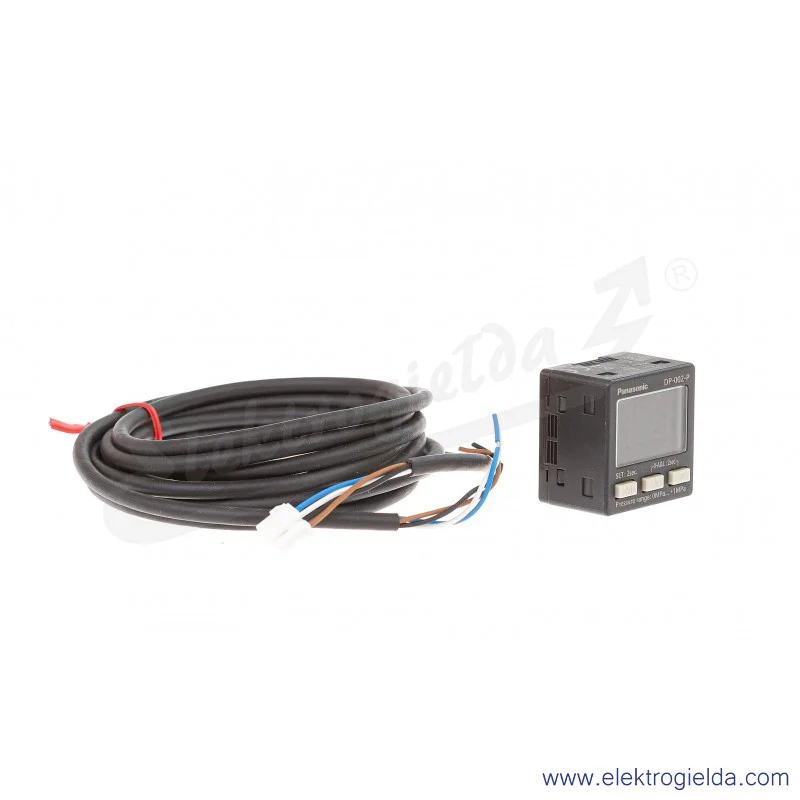

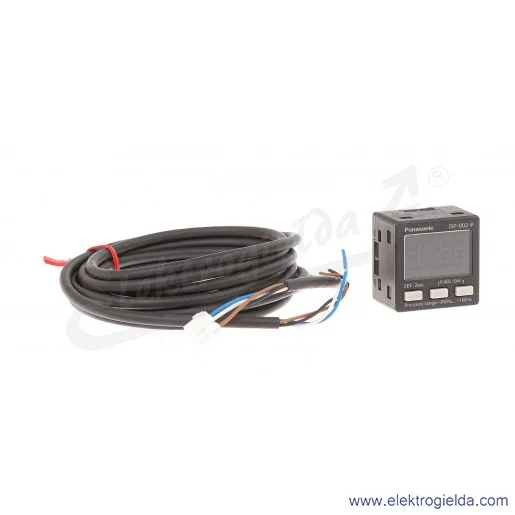

Czujnik ciśnienia DP-002-P, wysokociśnieniowy z wyświetlaczem LCD, 0..10 bar, gwint wewnętrzny M5, PNP, kabel 2M
Łatwa obsługa
Dwa poziomy trybów ustawień pozwalają na łatwą konfigurację najważniejszych funkcji czujnika.
Tryb ustawień „RUN mode” daje dostęp do następujących ustawień: ustawienie wartości progowej, regulacja punktu zerowego i zablokowanie / odblokowanie przycisków. Tryb „detailed setting mode” daje dostęp do następujących ustawień do podstawowej konfiguracji DP-0:
- Tryb ustawień pracy: Wybór trybu prostego, trybu histerezy lub trybu komparatora okna
- Tryb ustawień NO / NC: Wybór NO lub NC jako operację wyjścia sterującego.
- Tryb ustawień czasu reakcji: Wybór jednego z dostępnych czasów reakcji: 2,5 ms, 25 ms lub 250 ms.
- Tryb ustawień kolorów wyświetlacza: Wybór koloru czerwonego lub białego jako koloru wyświetlania wyjścia sterującego wł. / wył. oraz jako normalnego koloru wyświetlania
Funkcjonalna konstrukcja
Czarna obudowa dla lepszej widoczności wyświetlacza LCD
Obudowa urządzenia jest czarna, co polepsza widoczność wyświetlacza LCD.
Pewne, wyraźne kliknięcia
Wyraźne kliknięcia przycisków gwarantują płynną i niezawodną obsługę.
Prosty, dobrze widoczny wyświetlacz
Wyświetlacz LCD zapewnia doskonałą widoczność, dzięki czemu widać go nawet pod kątem. Wyświetlacz alfanumeryczny (12-segmentowy), znak blokady klawiszy i znak OVER dodatkowo zwiększają czytelność wyświetlacza.
Wyświetlacz modułu ciśnieniowego:
- Typ niskociśnieniowy: kPa,kgf/cm², bar, psi, mmHg
- Typ wysokociśnieniowy: MPa,kgf/cm², bar, psi
Kolor wyświetlacza do wyboru: czerwony lub biały
W zależności od zapotrzebowania można wybrać wyświetlanie w kolorze czerwonym lub białym. Ponieważ wyświetlacz trybu ustawień szczegółowych jest różowy (kolor nie zmienia się), stan czujnika ciśnienia można łatwo rozpoznać po kolorze wyświetlacza.
Kompaktowa, lekka konstrukcja
Wyjątkowo wąski i lekki
Głębokość obudowy urządzenia mierzy zaledwie 24,9 mm, co pozwala na instalację czujnika nawet w wąskich przestrzeniach. Jednostka główna waży tylko około 25 g, dzięki czemu zamontowanie jej na ruchomej części, np. na ramieniu robota, zwiększa obciążenie tylko w minimalnym stopniu.
Dostępny typ niskociśnieniowy i typ wysokociśnieniowy
Dwa typy do różnych zastosowań do wyboru
Typ niskociśnieniowy można stosować przy ciśnieniu dodatnim i podciśnieniu, natomiast typ wysokociśnieniowy jest odpowiedni do zastosowań z ciśnieniem do 1 MPa.
- DP-001 (typ niskociśnieniowy) doskonale sprawdzi się w zastosowaniach takich jak zasysanie. Nie ma ryzyka nieprawidłowego działania z powodu braku próżni.
- DP-002 (typ wysokociśnieniowy) to idealny wybór do zastosowań, w których konieczne jest sprawdzenie ciśnienia odniesienia. Można go również używać w prostych zastosowaniach związanych z zasysaniem
Zastosowania
- Monitorowanie ciśnienia ssania na podzespołach elektronicznych
- Sprawdzanie ciśnienia odniesienia
| Typ | Znamionowy zakres ciśnienia | Numer modelu | Przyłącze ciśnieniowe | Wyjście sterujące |
|---|---|---|---|---|
| Typ niskociśnieniowy | -100,0 do +100,0 kPa | DP-001 | Gwint wewnętrzny M5 | Tranzystor NPN z otwartym kolektorem |
| DP-001-P | Tranzystor PNP z otwartym kolektorem | |||
| Typ wysokociśnieniowy | 0,000 do +1,000 MPa | DP-002 | Tranzystor NPN z otwartym kolektorem | |
| DP-002-P | Tranzystor PNP z otwartym kolektorem |
Typ bez kabla podłączonego do złącza
Aby zamówić czujnik bez kabla podłączonego do złącza, należy dodać „-J” na końcu numeru modelu podanego w powyższej tabeli. Na przykład, czujnik niskociśnieniowy z wyjściem PNP bez złącza i kabla ma numer „DP-001-P-J”.
Akcesoria
CN-14A-C2 (kabel podłączony do złącza 2 m)
