Zasilanie: sieciowe 230 Vac (85÷260 Vac) / 3 VA
Wyjście1: SSR - tranzystorowe typu NPN OC, 11V, rezystancja wewnętrzna 440 Ω
Wyjście2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście3: analogowe 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)

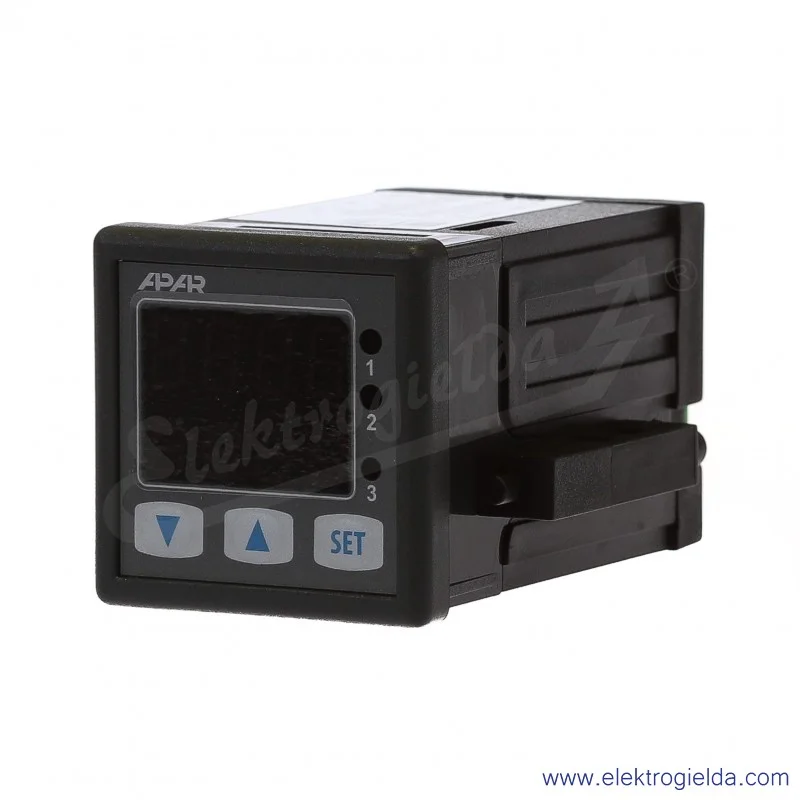

Ogólny opis produktu:
- mikroprocesorowy regulator temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny
- uniwersalne wejście pomiarowe termometryczne i analogowe z pamięcią minimum i maksimum wielkości mierzonej:
- termorezystancyjne Pt100, Ni100, Pt500, Pt1000
- termoparowe J, K, S, R, T, B, E, N
- prądowe 0-20 mA, 4-20 mA
- napięciowe 0-10V, 0-60 mV
- rezystancyjne 0-2500 Ω
- funkcja zdalnego wyświetlania danych poprzez RS485 (protokół MODBUS-RTU, SLAVE)
- programowalne wejście cyfrowe BIN do zmiany trybu pracy regulatora:
- start/stop regulacji
- tryb ręczny/automatyczny dla wyjść
- skokowa zamiana wartości zadanej (dzienna/nocna)
- blokada klawiatury
- zatrzymanie wskazań wyświetlacza (funkcja HOLD)
- 2 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
- wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
- wyjście 2 (pomocnicze/alarmowe): ON-OFF z histerezą
- wyjście analogowe 0/4÷20mA lub 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)
- zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
- tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
- wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
- odczyt cyfrowy LED z regulacją jasności świecenia
- interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU, (opcja dodatkowo płatna)
- kompensacja rezystancji linii dla czujników rezystancyjnych
- kompensacja temperatury zimnych końców termopar
- programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, komunikacji, dostępu oraz inne parametry konfiguracyjne
- dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
- sposoby konfiguracji parametrów:
- z klawiatury foliowej IP65 umieszczonej na panelu przednim urządzenia
- poprzez RS485 lub programator AR955/GP i bezpłatny program komputerowy ARSOFT-CFG (Windows 7/8/10)
- oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
- wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
- dokładność pomiaru:
- dla RTD, mA, V, mV, Ω: 0,1% zakresu pomiarowego ±1 cyfra
- dla termopar: 0,2% zakresu pom. ±1 cyfra, dodatkowo
- czas odpowiedzi: 0,25÷3 s (programowalny)
- zasilanie:
- 230 Vac (85÷260 Vac) / 3 VA
- 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
- zakres temperatury pracy: 0÷50 °C
- zakres wilgotności względnej: 0÷90 %RH (bez kondensacji)
- obudowa tablicowa 48x48x79 mm
- stopień ochrony: IP65 od czoła, IP20 od strony złącz
- materiał: poliwęglan, samogasnący NORYL 94V-0
