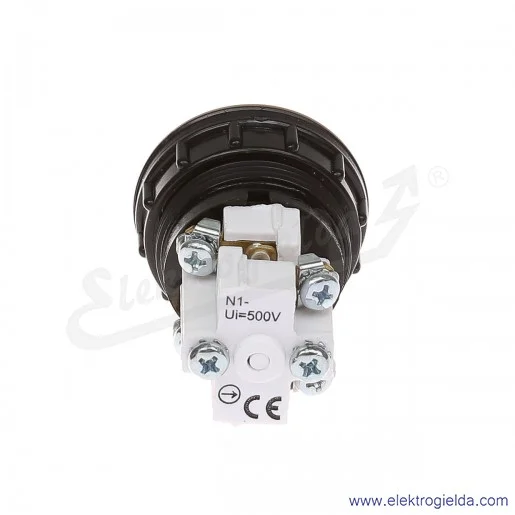

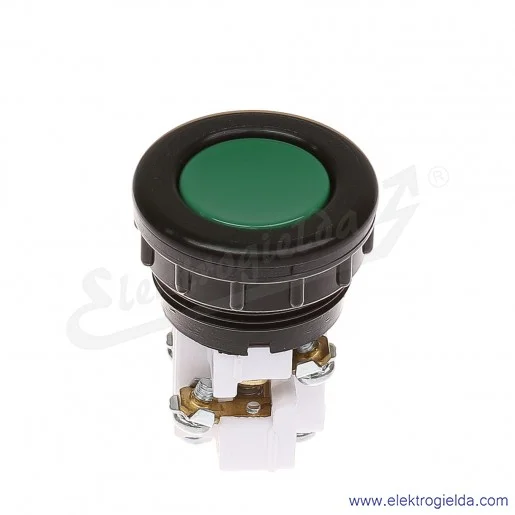

Przycisk sterowniczy W0-N1-1KP Z przeznaczony do montażu w otworach o średnicy 38,5 mm. Wyposażony w zielony, kryty guzik z funkcją samopowrotu, umożliwia niezawodne sterowanie w różnorodnych aplikacjach przemysłowych. Korpus wykonany z trwałego tworzywa

Dane techniczne:

• Znamionowe napięcie izolacji (Ui): 500 V
• Napięcie znamionowe udarowe wytrzymywane: 2500 V
• Znamionowe prądy i napięcia łączeniowe w kategoriach użytkowania (Ie):
  • AC15: 230 V/6 A, 400 V/4 A, 500 V/2,5 A
  • DC13: 24 V/1 A, 110 V/1 A, 220 V/0,25 A
• Prąd ograniczony wytrzymywany: 1000 A
• Stopień ochrony:
  • Część nadpulpitowa: IP30 (IP66 dla wersji 1UP)
  • Część podpulpitowa: IP00
• Trwałość mechaniczna: 1,2 x 10⁶ cykli
• Znamionowa częstość łączeń: 600 operacji/h
• Przekroje przewodów przyłączeniowych:
  • Linka wielodrutowa (LY): 0,75–1,5 mm²
  • Drut jednodrutowy (DY): 1–1,5 mm²
• Zgodność z normą: PN-EN 60947-5-1

1. Montaż:

   • Przed rozpoczęciem montażu upewnij się, że zasilanie jest odłączone.
   • Wykonaj otwór montażowy o średnicy 38,5 mm w panelu sterowniczym lub obudowie urządzenia.
   • Umieść przycisk w otworze, upewniając się, że jest prawidłowo osadzony i zabezpieczony przed przypadkowym wysunięciem.

2. Podłączenie elektryczne:

   • Podłącz przewody do odpowiednich zacisków, zgodnie z oznaczeniami na przycisku.
   • Upewnij się, że przekrój przewodów mieści się w zalecanym zakresie (0,75–1,5 mm² dla LY lub 1–1,5 mm² dla DY).
   • Dokładnie dokręć połączenia śrubowe, aby zapewnić pewny kontakt elektryczny.

3. Eksploatacja:

   • Po zakończeniu montażu i podłączeniu przewodów włącz zasilanie.
   • Naciśnij przycisk, aby sprawdzić jego działanie; guzik powinien powracać do pozycji wyjściowej po zwolnieniu nacisku.
   • Regularnie kontroluj stan przycisku, zwracając uwagę na ewentualne uszkodzenia mechaniczne lub zużycie.

4. Konserwacja:

   • Utrzymuj przycisk w czystości, usuwając kurz i zanieczyszczenia za pomocą suchej ściereczki.
   • Unikaj stosowania agresywnych środków chemicznych, które mogą uszkodzić powierzchnię przycisku.
   • W przypadku stwierdzenia uszkodzeń mechanicznych lub elektrycznych, wymień przycisk na nowy.
