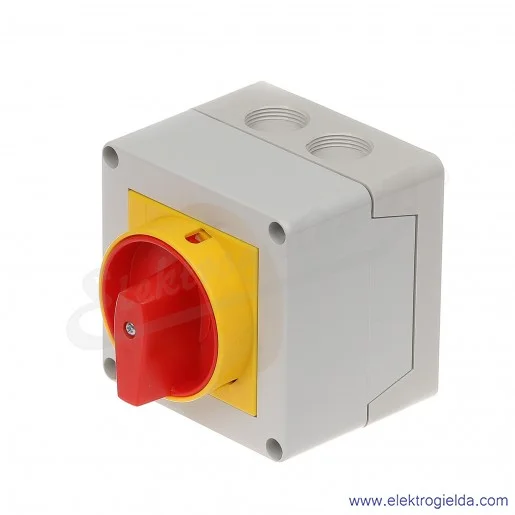

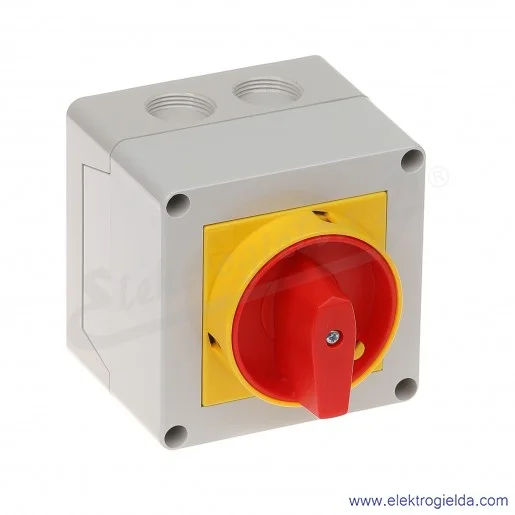

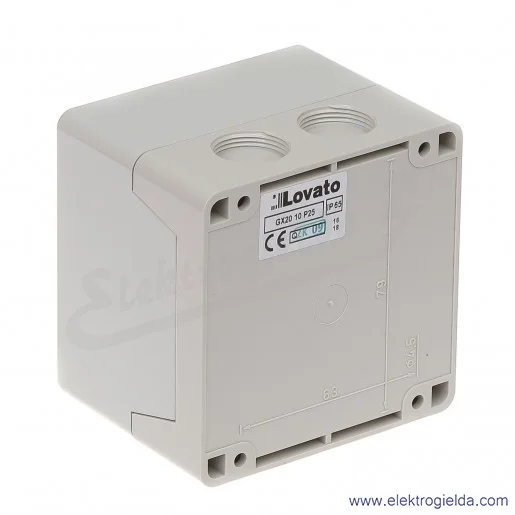

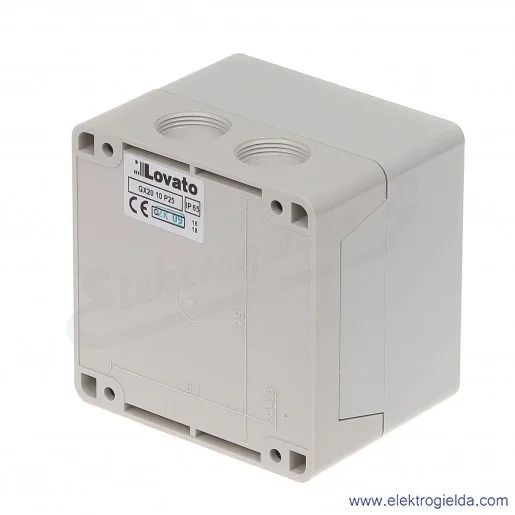

Łącznik Krzywkowy GX2010P25, w obudowie, służący jako rozłącznik trójpolowy.

Seria: GX20

Charakterystyka:

• Rodzaj montażu: Wersja w obudowie z tworzywa sztucznego z żółto-czerwonym pokrętłem (P25).
• Znamionowe napięcie izolacji: 690 V (IEC/EN), 600 V (UL/CSA).
• Znamionowe napięcie udarowe: 6 kV.
• Prąd cieplny umowny: 20 A (IEC/EN), 15 A (UL/CSA).
• Znamionowe napięcie robocze: 440 V.
• Stopień ochrony: IP65 od frontu, IP20 dla zacisków.

Właściwości styków:

• Maksymalna wartość bezpiecznika: 10-25 kA przy 20 A.
• Prąd udarowy wytrzymywany: 250 kA przez 1 sekundę.

Zastosowanie:

• Prąd roboczy w różnych klasach napięcia (AC i DC).
• Moc robocza dla trójfazowego i jednofazowego prądu w różnych klasach (AC-3, AC23A).

Dane mechaniczne:

• Zacisk śrubowy: M3, maksymalny moment dokręcania 0,8 Nm.
• Przekrój przewodów: od 0,5 mm² do 2,5 mm².
• Trwałość mechaniczna: 1 milion cykli.

Wymiary:

• Wymiary obudowy: 90x90 mm.

Warunki środowiskowe:

• Temperatura pracy: od -25°C do +55°C.
• Temperatura składowania: od -40°C do +70°C.

Certyfikaty: Zgodność z normami IEC/EN/BS oraz certyfikat EAC.
