- Producent:

- Kolor pierścienia czołowego
- 1Szary
- Kolor przycisku
- 1Czerwony
- Kształt soczewki
- 1Okrągły
- Liczba pozycji sterowniczych
- 11
- Liczba styków rozwiernych
- 11
- Materiał kołnierza mocującego
- 1Tworzywo sztuczne
- Materiał pierścienia czołowego
- 1Tworzywo sztuczne
- Napięcie znamionowe lampki
- 124-230AC
24-110DC V
- Rodzaj połączenia elektrycznego
- 1Śrubowy
- Rodzaj przycisku
- 1Podświetlany
- Stopień ochrony
- 1IP 65
- Z pierścieniem czołowym
- 1Tak
- Z podświetleniem
- 1Tak
- Średnica otworu
- 122.5 mm

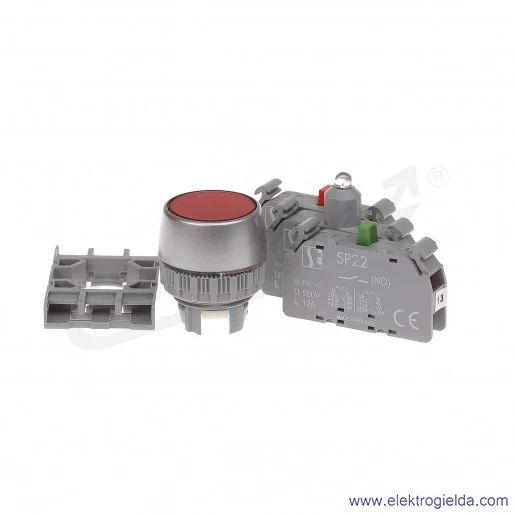

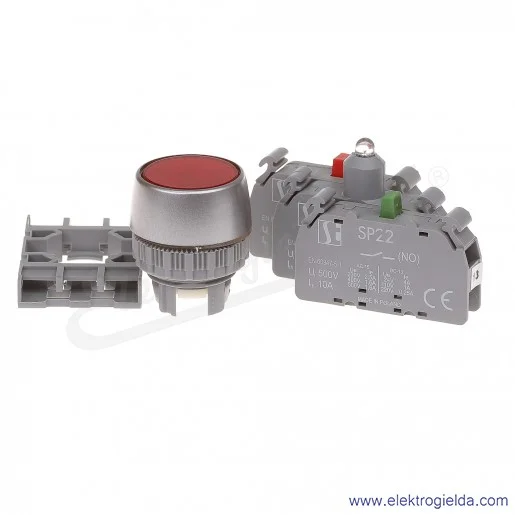

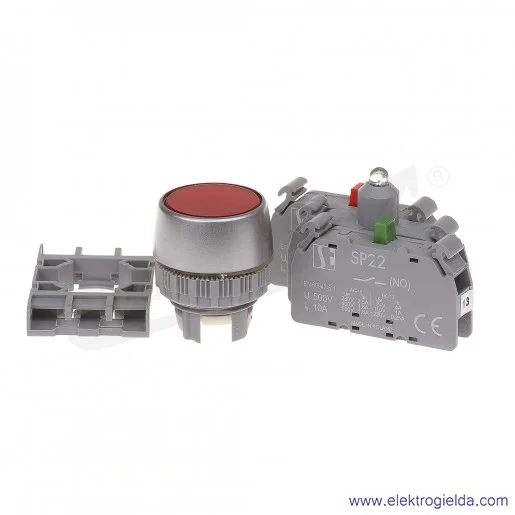

Opis produktuPrzyciski sterownicze SP22 służą do załączania bądź rozłączania prądów o natężeniu do 2,5 A, sygnalizacji świetlnej oraz dźwiękowej w pulpitach maszyn, szafach sterowniczych. Przyciski sterownicze i lampki sygnalizacyjne SP22 mają budowę członową. Rodzaje członów funkcyjnych występujących w przycisku ilustruje rys. A. Przyciski sterownicze lub lampki sygnalizacyjne SP22 dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku lub lampki. Budowa członowa przycisków i lampek SP22 ułatwia tworzenie potrzebnych wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych. Przyciski sterownicze SP22 przewidziane są do wbudowania w znormalizowane otwory o średnicy 22.3 mm, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych lub bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem satynowym.
