Producent:
Numer katalogowy producenta:
857-304
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Liczba modułów 17,5mm
- 1 szt.
- Liczba styków przełącznych
- 1
- Materiał styków
- AgNi
- Napięcie znamionowe DC
- 24 V
- Prąd znamionowy
- 6 A
- Rodzaj sygnalizacji
- Świetlny (LED)
- Sposób montażu
- Szyna TS35
Opis produktu

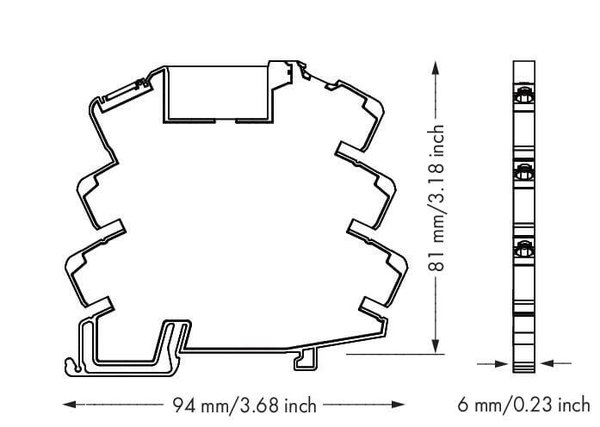

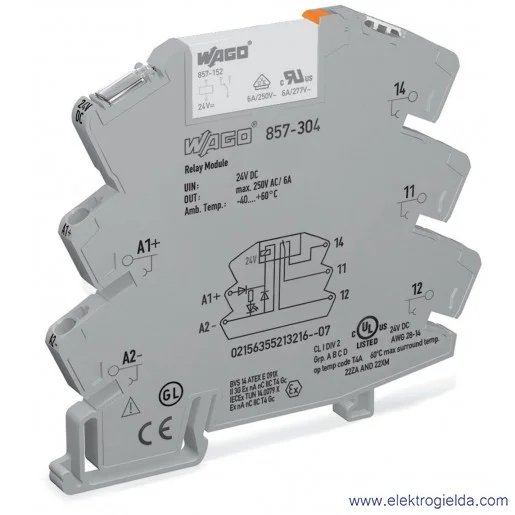

Przekaźnik interfejsowy 857-304 24V DC, 1P, 6A, szerokość 6mm, sygnalizacja LED, JUMPFLEX
| znamionowe napięcie wejściowe U | DC 24 V |
| zakres napięcia wejściowego | -15 … +20 % |
| znamionowy prąd wejściowy przy U | 10 mA |
Obwód wyjściowy
| liczba zestyków przełącznych | 1 |
| materiał styku (przekaźnik) | AgSnO2 |
| maks. prąd długotrwały | 6 A |
| maks. prąd załączeniowy (przy obciążeniu rezystancyjnym) | (AC) 20 A / 0,02 s |
| maks. napięcie łączeniowe | AC 250 V |

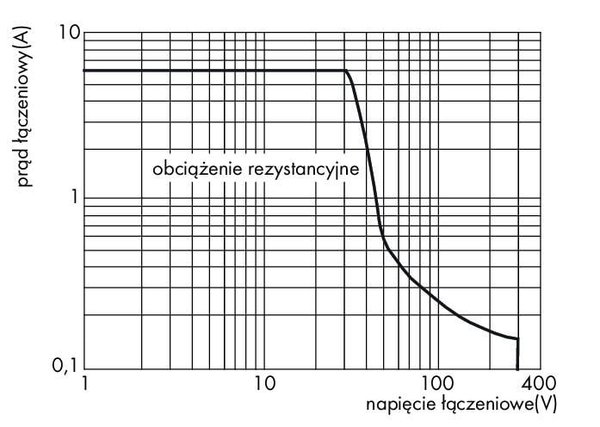

| maks. moc łączeniowa (przy obc. rezystancyjnym) | AC 1500 VA; patrz krzywa obciążalności zestyku DC |
| zdolność łączeniowa | AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V |
| min. zalecana moc łączeniowa | 10 V / 10 mA; 24 V / 1 mA |
| czas zadziałania zestyku typ. | 6ms |
| czas odpadania typ. | 6ms |
| czas drgania zestyku typ. | 3,5ms |
| trwałość elektryczna (NO; obciążenie rezystancyjne; 23°C) | 50 x 10³ cykli łączeniowych |
| trwałość mechaniczna | 5 x 10⁶ cykli łączeniowych |
| maks. liczba cykli łączeniowych z obc./bez obc. | 6 min-1 / 180 min-1 |
| ochrona przed zwarciem (wyjście) | 4 A; szybki (F) |
