Producent:
Numer katalogowy producenta:
LE-03M
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Mierzona wielkość
- Energia
- Sposób montażu
- Szyna TS35
- Ilość kanałów pomiarowych
- 1
- Stopień ochrony od czoła
- IP 20
- Liczba modułów 17,5mm
- 7 szt.
- Napięcie zasilające dla AC
- 3×400+N V
- Protokół komunikacyjny
- ModBus RS-485
- Prąd wejściowy [A]
- 100
- Rodzaj przyłącza
- Zaciski śrubowe
- Rodzaj prądu
- AC
- Rodzaj wyświetlacza
- LCD
- Rodzaj zasilania
- AC
- Stała licznika
- 800 imp/kWh
- Temperatura pracy
- -25 do 65
- Zakres zliczania
- 0 do 9999999
- Zgodność
- IEC61036
Opis produktu

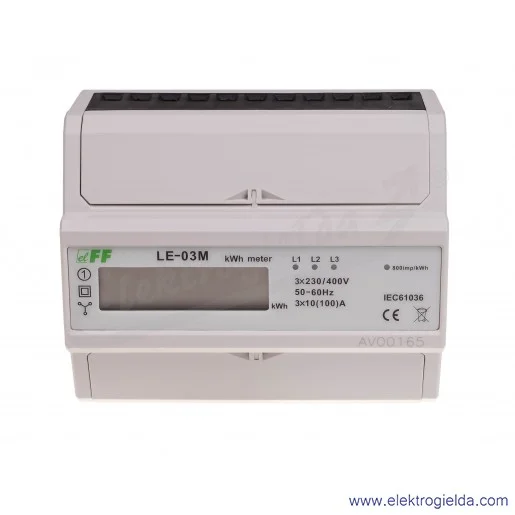

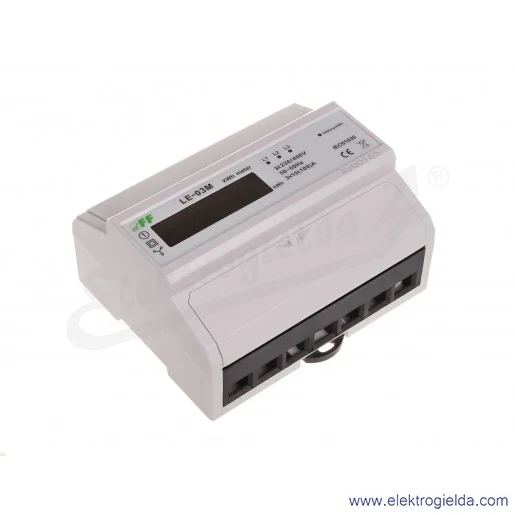

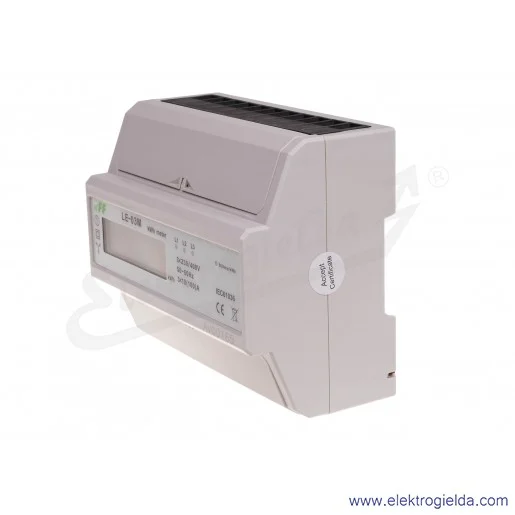

Licznik energii elektrycznej LE-03M trójfazowy, RS-485 MODBUS, wyświetlacz LCD, kl.1, 3x10(100A)
- LE-03M jest statycznym (elektronicznym), wzorcowanym miernikiem energii elektrycznej. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością transmisji danych poprzez przewodową sieć standardu RS-485 zgodnie z Modbus RTU. Dzięki transmisji danych możliwy jest zdalny odczyt parametrów i stanów licznika przez sieć internetową na komputerze PC.
- Licznik LE-03M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości energii elektrycznej pobieranej przez każdą fazę. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy, a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfra po przecinku oznacza dziesiętne części kWh (0.1 kWh = 100 Wh).
Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu licznika prądu. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.
