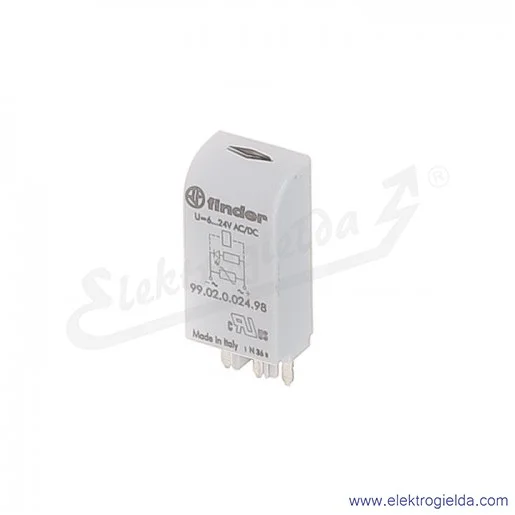

![Moduł 99.02.0.024.98 6-24V AC/DC Dioda LED + Warystor Moduł 99.02.0.024.98 6-24V AC/DC Dioda LED + Warystor](/imgwebp.php?url=https://elektrogielda.com/8811-medium_default+com-119245/modul-9902002498-6-24v-acdc-led-warystor.jpg)
Zielona dioda LED + warystor
Moduły diody LED i warystora stosowane są zarówno z cewkami prądu stałego, jak i przemiennego.
Wartości szczytowe napięcia cewki przekaźnika o odwrotnej biegunowości są ograniczane przez warystor do poziomu około 2,5-krotnej wartości znamionowej napięcia zasilania.
W przypadku stosowania cewek prądu stałego, istotne jest podłączenie bieguna dodatniego do zacisku A1. Czas zwolnienia przekaźnika wzrasta nieznacznie.
