- Liczba styków przełącznych
- 1
- Obciążalność prądowa
- 16 A
- Sposób montażu
- Szyna TS35
- Zakres nastawy czasu
- 0.05 do 864000
- Znamionowe napięcie sterowania Us dla AC 50 Hz
- 24 do 240
- Znamionowe napięcie sterowania Us dla DC
- 24 do 240

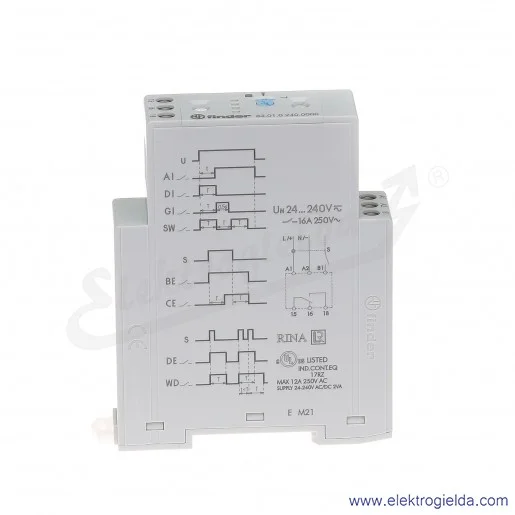

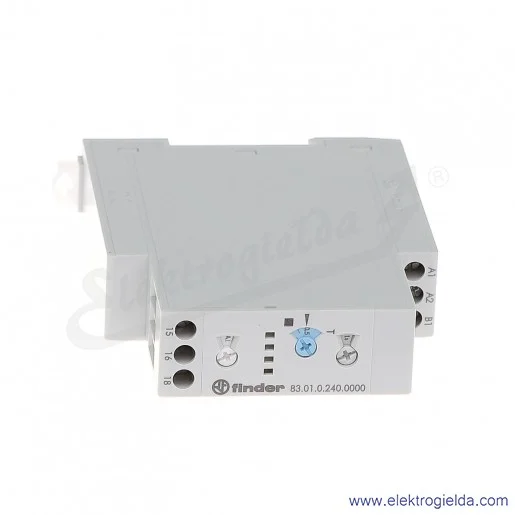

83.01 - Wielofunkcyjny przekaźnik czasowy, uniwersalne napięcie zasilania, 1 zestyk
• Szerokość 22.5 mm
• Osiem zakresów czasowych od 0.05 s do 10 dni
• Wysoka izolacja pomiędzy wejściem a wyjściem
• Szeroki zakres zasilania (24...240)V AC/DC
• Do montażu na szynę DIN 35 mm (EN 60715)
• Możliwość używania zarówno wkrętaka o przekroju płaskim, jak i krzyżowym do ustawiania funkcji, zakresów, czasów i do zwalniania zaczepu szyny
• Uniwersalne napięcie z wykorzystaniem technologii PWM
• Zgodnie z EN 45545-2:2013 (odporność na ogień), EN 61373 (odporność na wibracje i wstrząsy Kategoria 1, Klasa B), EN 50155 (odporność na temperaturę i wilgotność, klasa T1)
AI: Zadziałanie po nastawionym czasie DI: Włączenie na nastawiony czas GI: Pojedynczy impuls SW: Praca cykliczna, symetryczna (rozp. się od załączenia) BE: Opóźnienie rozłączenia - odmierzanie czasu od ujemnego zbocza impulsu sterującego CE: Opóźnienie załączenia (dodatnie zbocze) i wyłączenie (ujemne zbocze) DE: Opóźnienie rozłączenia - odmierzanie czasu od dodatniego zbocza impulsu sterującego WD: Opóźnienie rozłączenia z sygnałem start (z możliwością przedłużania pracy kolejnym impulsem sterującym)
