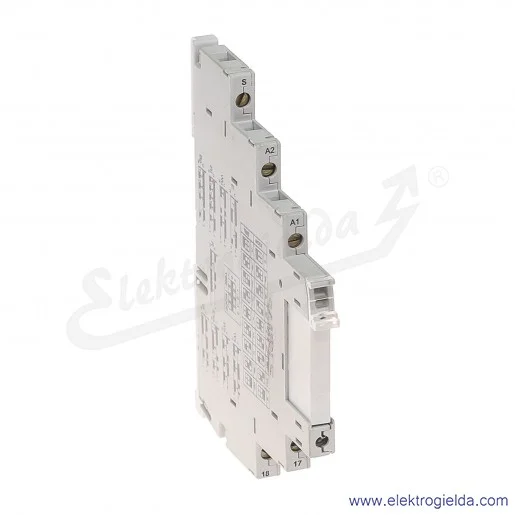

Gniazdo wtykowe PI6WT-1Z-12/24AC/DC do przekaźnika RM699BV i RSR30 9-funkcji czasowych

Numer katalogowy: 857635
Producent: Relpol S.A.
Cena dla Ciebie
Na zapytanie
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: 11 dni roboczych
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:857635
Stan magazynowy: 0 szt.
Czas wysyłki: 11 dni roboczych
Numer katalogowy: 857635
Producent: Relpol S.A.
Minimalna ilość jednostek miary do kupienia: 1 szt.
Cena na zapytanie
Producent:
Numer katalogowy producenta: 857635
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Kolor
1Szary
Napięcie znamionowe AC
112 do 24
Napięcie znamionowe DC
112 do 24
Obciążalność prądowa
16 A
Rodzaj połączenia elektrycznego
1Śrubowy
Sposób montażu
1Szyna TS35
Typ akcesorium
1Gniazdo
ilość dostępnych funkcji czasowych
19
Opis produktu

Gniazdo do przekaźników RM699BV i RSR30  z elektroniką, 9 funkcji czasowych

Funkcje: E, Wu, Bi, Bp, R, Ws, Wa, Esa, B, OFF - stałe wyłączenie.

Wybór funkcji mikroprzełącznikami, nastawa czasu płynna potencjometrem P,

Zaciski śrubowe.

Wyjście (wymienne - przekaźnik RM699BV lub RSR30):

styki 1Z - zaciski: (+)17 - (-)18; AC1 - 6 A / 230 V; DC1 - 6 A / 24 V.

Wejście - zaciski: A1 - A2 - dowolna biegunowość; zewnętrzny zestyk sterujący S - zaciski: S(A3) - A1, napięcie zasilania Un - 12/24 V AC/DC.

Wymiary: 98,5 x 6,2 x 85,5 mm.

przystosowane są do współpracy ze złączem grzebieniowym typu ZG20. Złącze ZG20 mostkuje wspólne sygnały wejść lub wyjść, maks.dopuszczalny prąd wynosi 36 A / 250 V AC.

Kolory złącz: ZG20-1 czerwony, ZG20-2 czarny, ZG20-3 niebieski.

Montaż na szynie 35 mm.

Obudowa kompaktowa.

IP 20.
