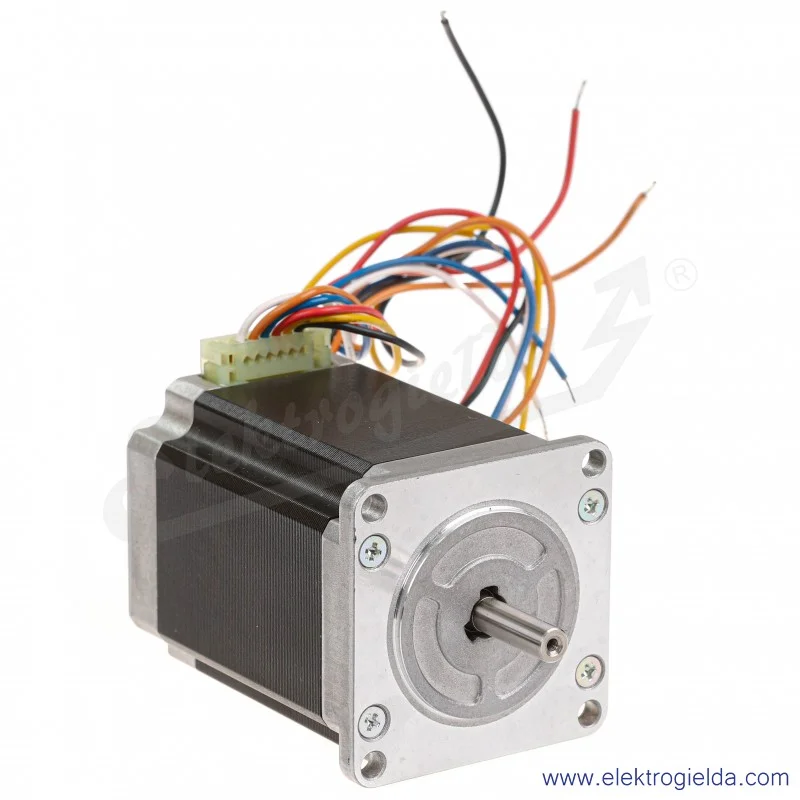

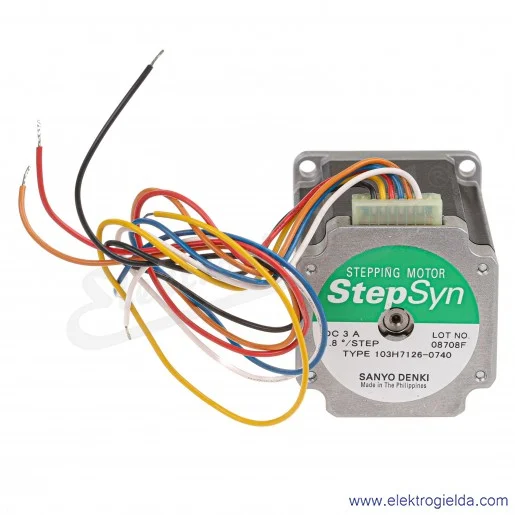

2- fazowy Silnik krokowy 103H7126-0740, w wykonaniu standardowym, Sanyo Denki

• Napięcie zasilania: 24 V DC
• Prąd znamionowy: 3A
• Moment obrotowy: 1.27 Nm
• Kąt kroku: 1.8°
• Uzwojenie: Unipolarne 6- przewodowe
• Rozmiar flanszy: 56 mm
• Długość silnika: 75.8 mm
• Temperatura pracy: -10 ～ +50℃
• Wałek pojedyńczy gładki

Silniki SANMOTION F2 mają zazwyczaj pełny kąt kroku 1,8°. Wykorzystują one sterowanie w otwartej pętli bez enkodera (czujnik wykrywania położenia), ułatwiający budowanie prostych i niedrogich systemów. Ponadto używają siły trzymającej po zatrzymaniu i charakteryzują się stabilnym hamowaniem bez mikrowibracji. Silniki SANMOTION F2 mogą być używane w wielu różnych aplikacjach, w przypadku tej serii skupiono się na systemach wymagających:

synchronizacji napędów o stałej prędkości z impulsami poleceń, dokładnym pozycjonowaniem i stabilnym zatrzymywaniem.

Pełny kąt kroku można ustawić z rozdzielczością do 256 działów na 16 poziomach. Zapewnia to płynną pracę z niskimi wibracjami. Podstawowe modele posiadają złącze montażowe i interfejsowe.


Przykładowe implementacje:

Analizator krwi:

• obracanie tacą na próbki i stołem obrotowym

Przenośnik taśmowy:

• Do napędzania taśmy i rolek

Napełniarka:

• Do napełniania płynów i past

Charakterystyka momentu:

Wymiary:

Uzwojenie:
