- Ciśnienie robocze
- -0.9 do 10
- Ciśnienie sterujące
- 2.5-10 bar
- Funkcja
- 3/2 NC
- Przyłącze
- G1/8
- Seria
- 3 Camozzi
- Sposób montażu
- Montaż na płycie
- Wspornik
- Typ sterowania
- Pneumatyczne
- Współczynnik przepływu
- 706 l/min
- Zasilanie pilota
- Zewnętrzne
Opis produktu

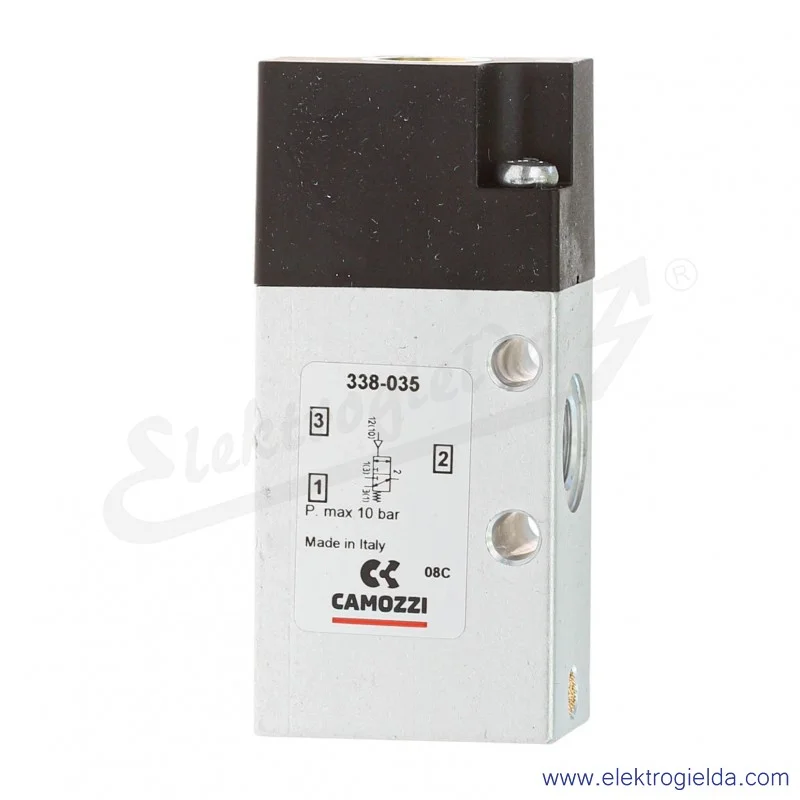

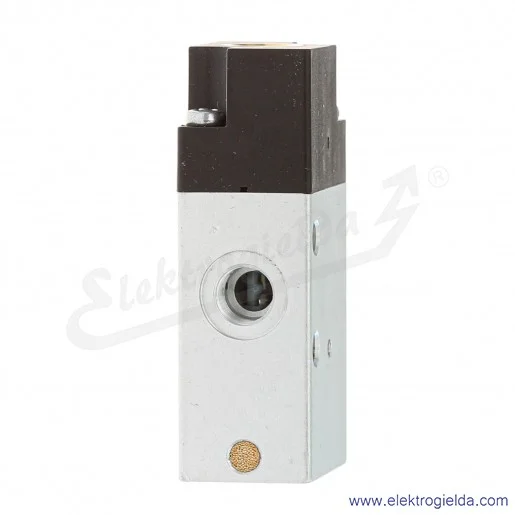

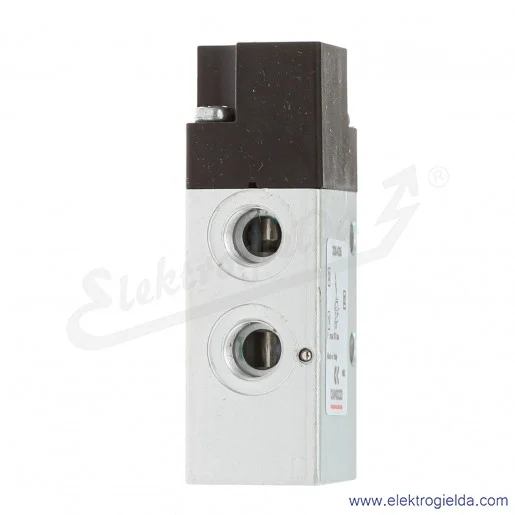

Zawór rozdzielający pneumatyczny 338-035
- Funkcja: 3/2 NC monostabilny
- Przyłącze: G1/8
- Ciśnienie robocze: od -0.9 do 10 Bar
- Minimalne ciśnienie zasilania pilota: 2.5 Bara
- Przepływ: 700 l/min
- Montaż: przewodowy
- Zakres temperatury pracy: 0 - 60°C (z suchym powietrzem od -20°C)
- Medium: powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza, zalecane jest stosowanie oleju ISOVG32. Rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.
Wymiary zaworu:
- A: G1/8
- A1: G1/8
- B: 5
- C: 3.2
- D: -
- E: 5.7
- F: 18
- G: 21.4
- H: 18
- I: 21.4
- L: 69.8
- M: 22
- N: -
- O: 11.5
- P: 32
- S: 30.4
- T: -
- U: -
- Z: -
