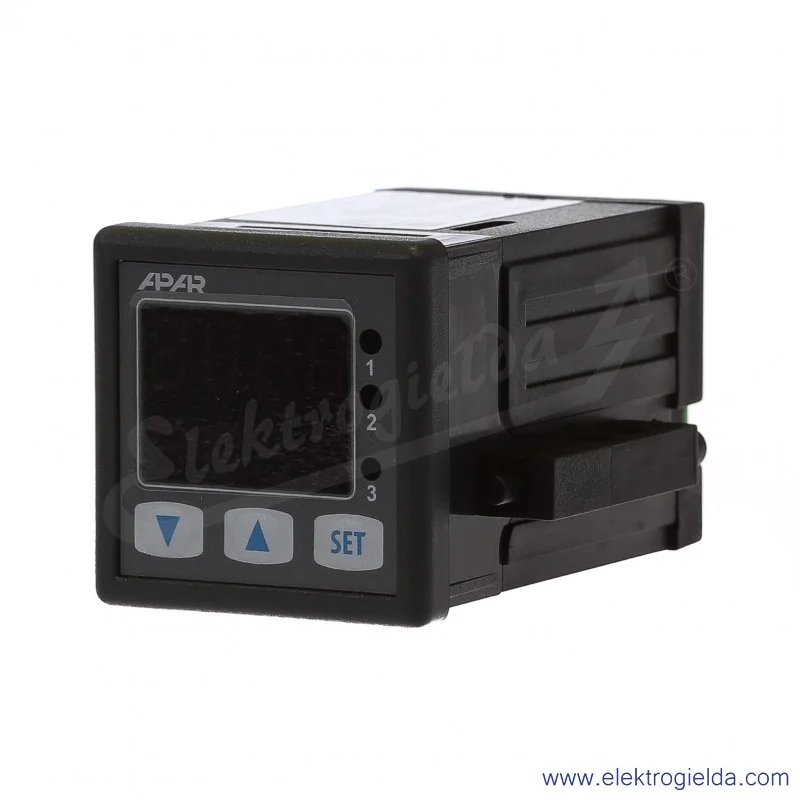

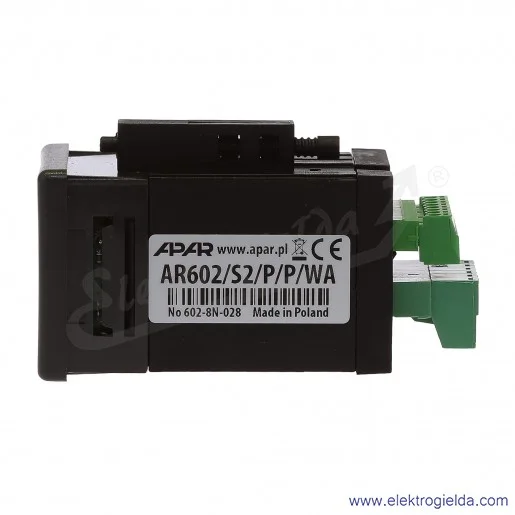

Regulator temperatury AR602/S2/P/P/WA 24VAC/DC cyfrowy, wyjścia: 2 przekaźniki, analogowe 0/4...20mA

Zasilanie: niskonapieciowe 24Vac/dc (18÷72Vdc/3W, 15÷50Vac/3VA)

Wyjście1: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych)
Wyjście3: analogowe 0/4÷20mA (ciągłe-regulacyjne, retransmisyjne)

Ogólny opis produktu:

• mikroprocesorowy regulator temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny
• uniwersalne wejście pomiarowe termometryczne i analogowe z pamięcią minimum i maksimum wielkości mierzonej:
  • termorezystancyjne Pt100, Ni100, Pt500, Pt1000
  • termoparowe J, K, S, R, T, B, E, N
  • prądowe 0-20 mA, 4-20 mA
  • napięciowe 0-10V, 0-60 mV
  • rezystancyjne 0-2500 Ω
• funkcja zdalnego wyświetlania danych poprzez RS485 (protokół MODBUS-RTU, SLAVE)
• programowalne wejście cyfrowe BIN do zmiany trybu pracy regulatora:
  • start/stop regulacji
  • tryb ręczny/automatyczny dla wyjść
  • skokowa zamiana wartości zadanej (dzienna/nocna)
  • blokada klawiatury
  • zatrzymanie wskazań wyświetlacza (funkcja HOLD)
• 2 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
  • wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
  • wyjście 2 (pomocnicze/alarmowe): ON-OFF z histerezą
• wyjście analogowe 0/4÷20mA lub 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)
• zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
• tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
• wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
• odczyt cyfrowy LED z regulacją jasności świecenia
• interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU, (opcja dodatkowo płatna)
• kompensacja rezystancji linii dla czujników rezystancyjnych
• kompensacja temperatury zimnych końców termopar
• programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, komunikacji, dostępu oraz inne parametry konfiguracyjne
• dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
• sposoby konfiguracji parametrów:
  • z klawiatury foliowej IP65 umieszczonej na panelu przednim urządzenia
  • poprzez RS485 lub programator AR955/GP i bezpłatny program komputerowy ARSOFT-CFG (Windows 7/8/10)
• oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
• wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
• dokładność pomiaru:
  • dla RTD, mA, V, mV, Ω: 0,1% zakresu pomiarowego ±1 cyfra
  • dla termopar: 0,2% zakresu pom. ±1 cyfra, dodatkowo
• czas odpowiedzi: 0,25÷3 s (programowalny)
• zasilanie:
  • 230 Vac (85÷260 Vac) / 3 VA
  • 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
• zakres temperatury pracy: 0÷50 °C
• zakres wilgotności względnej: 0÷90 %RH (bez kondensacji)
• obudowa tablicowa 48x48x79 mm
• stopień ochrony: IP65 od czoła, IP20 od strony złącz
• materiał: poliwęglan, samogasnący NORYL 94V-0
