Producent:
Numer katalogowy producenta:
mH-RGB-1
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Dla sterowania lokalnego/ręcznego
- nie
- Inne systemy magistralne
- Inne
- Liczba wejść
- 2
- Liczba wyjść
- 1
- Sposób montażu
- Inne
- Stopień ochrony (IP)
- IP20
- System magistralny Funkbus (radiowy)
- nie
- System magistralny KNX
- nie
- System magistralny KNX z transmisją radiową
- nie
- System magistralny LON
- nie
- System magistralny Powernet
- nie
- Szerokość wyrażona liczbą modułów
- 5
- Ze złączem magistrali
- tak
Opis produktu

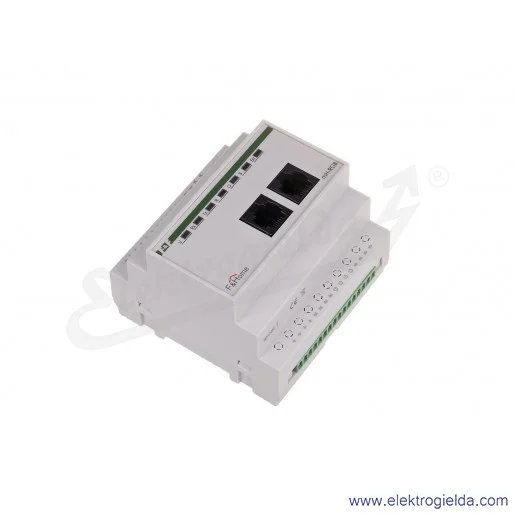

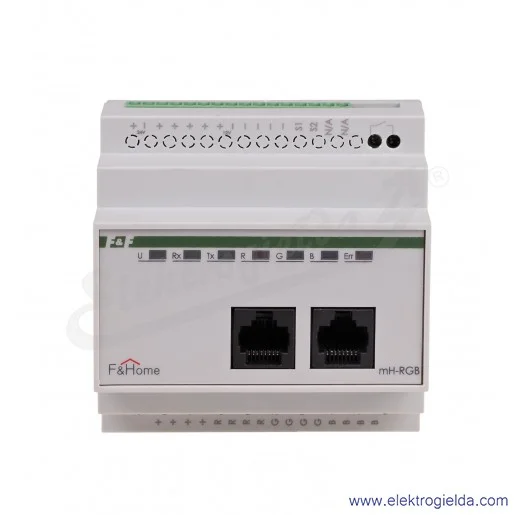

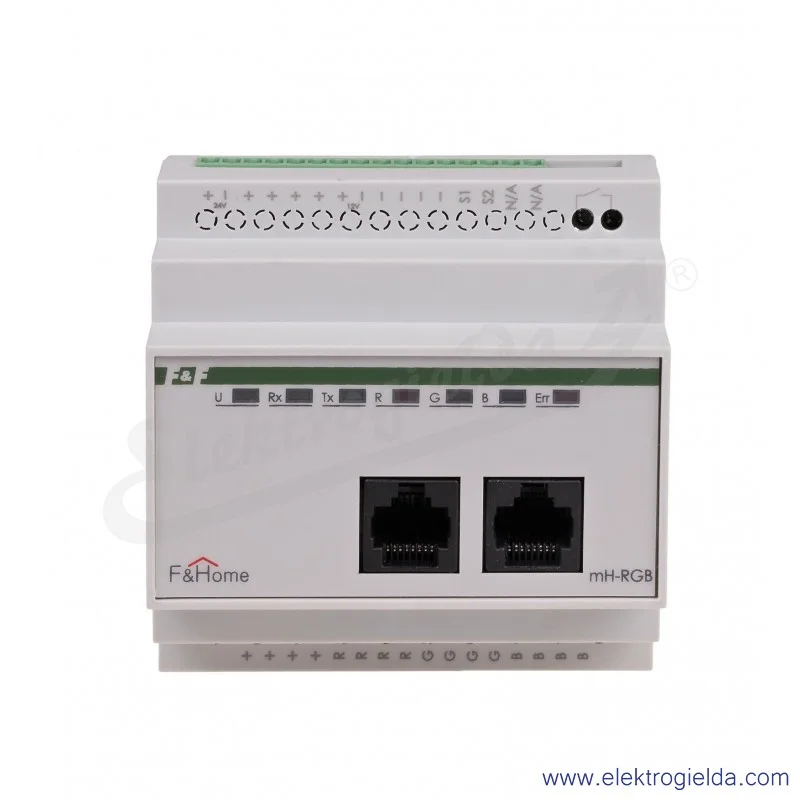

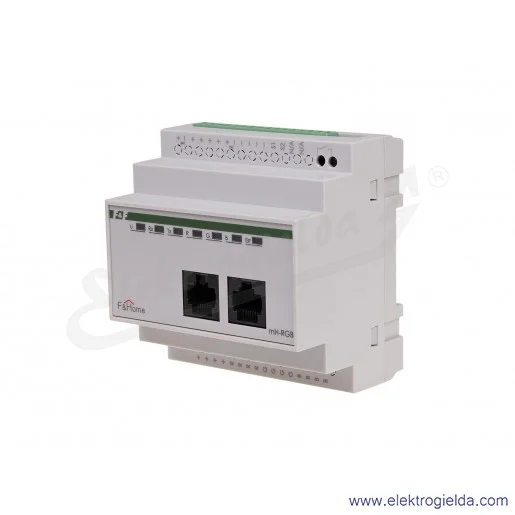

Moduł RGB przystosowany jest do sterowania niskonapięciowych (12V) źródeł światła LED na zasadzie ustawiania jasności i barwy oświetlenia. Do modułu należy podłączyć wielobarwne źródła RGB (np. paski, węże RGB) i regulować jasność oraz barwę światła. W przypadku źródeł światła RGB należy stosować źródła ze stałym plusem zasilania (sterowanie minusem). Moduł posiada dwa wejścia lokalne: jedno do podłączenia przycisku działającego analogicznie jak w ściemniaczach (krótkie przyciśnięcie włącza-wyłącza, dłuższe przytrzymanie ściemnia-rozjaśnia) i drugie serwisowe do zmiany barwy światła bez udziału panela dotykowego. Jedno wyjście rozumiane jest jako, 3 kanały do obsługi pasków lub węży RGB. Za pomocą panela dotykowego możliwe jest pełne sterowanie jasnością, barwą oraz czasami rozjaśniania-ściemniania. Moduł wymaga podłączenia niezależnego zasilacza 12V DC o mocy dobranej do podłączonego obciążenia LED. Bardzo istotna jest poprawna polaryzacja zasilania. Odwrotne podłączenie grozi uszkodzeniem podłączonego źródła światła (moduł jest zabezpieczony). Wyróżniamy dwa typy modułów RGB: model starszy z 2012 roku i nowszy model z 2013 roku. Nowszy model ma wprowadzony dodatkowy przekaźnik załączający zasilacz 12V. Generalna zasada działania opiera się na fakcie, że oświetlenie typu RGB nie jest załączone na stałe i nie ma powodu aby zasilacz 12V był stale załączony. Moduł jest zasilany z zasilacza systemowego 24V, a zasilacz 12V jest załączany tylko jeżeli zachodzi taka potrzeba.
