Producent:
Numer katalogowy producenta:
mH-R8x8-2
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Inne systemy magistralne
- Inne
- Liczba modułów 17,5mm
- 6 szt.
- Liczba styków zwiernych
- 8
- Liczba wyjść
- 8
- Model
- Moduł podstawowy
- Napięcie znamionowe DC
- 24 V
- Prąd wyjściowy
- - … 48000 mA
- Prąd znamionowy
- 8 A
- Rodzaj sygnalizacji
- Brak
- Sposób montażu
- Szyna TS35
- Stopień ochrony (IP)
- IP20
- System magistralny Funkbus (radiowy)
- nie
- System magistralny KNX
- nie
- System magistralny KNX z transmisją radiową
- nie
- System magistralny LON
- nie
- System magistralny Powernet
- nie
- Szerokość wyrażona liczbą modułów
- 6
- Zakres napięcia wyjściowego
- 12 … 250 V
- Ze wskaźnikiem LED
- tak
- Ze złączem magistrali
- nie
Opis produktu

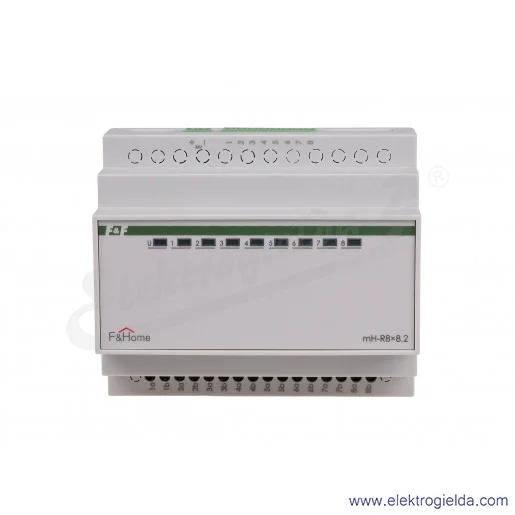

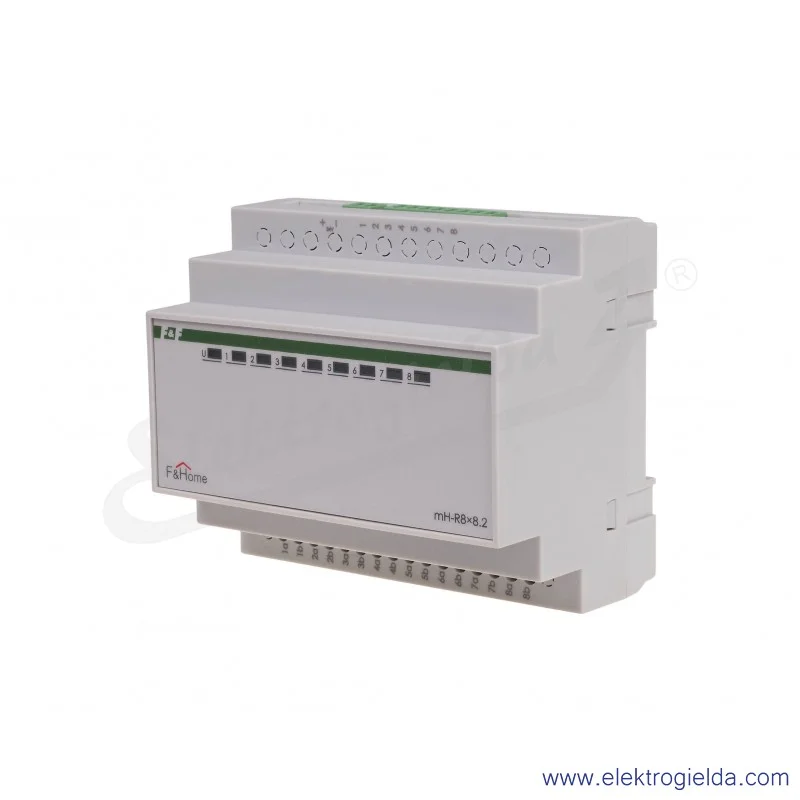

Moduł przekaźnikowy mH-R8x8 jest modułem wykonawczym przeznaczonym do bezpośredniego podłączenia do modułów sterujących mH-IO32, mH-E16 oraz mH-IO12E6. Moduł wyposażony jest w osiem niezależenie sterowanych wyjść typu NO (normalnie otwarte) o maksymalnej obciążalności 8A . Moduł montowany jest w rozdzielni, zajmuje pole 6 modułów i zasilany jest napięciem 24VDC. Zamknięcie styku odbywa się poprzez podanie na odpowiadające mu wejście sygnału +24V. Uwagi Wejścia w module zlokalizowane są na górze, a wyjścia na dole. Należy zwrócić szczególną uwagę na polaryzację zasilania modułu i upewnić się, że jest poprawnie podłączony do modułów mH-IO32, mH-IO12E6 lub mH-E16. W przypadku potrzeby załączania dużych prądów należy zastosować większe przekaźniki mH-R2x16 lub dodatkowe styczniki.
