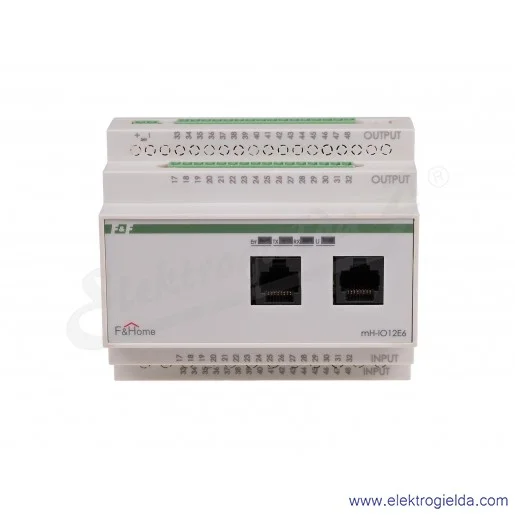

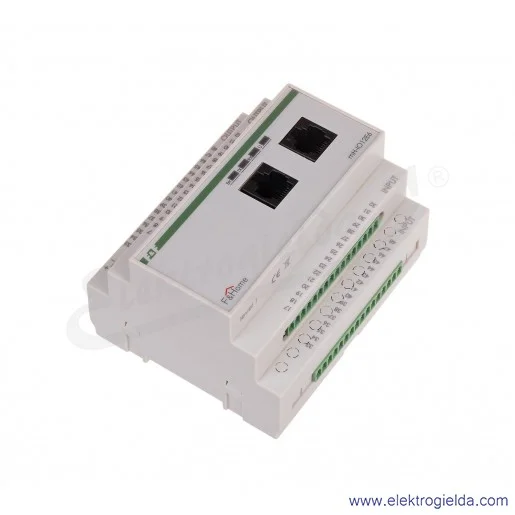

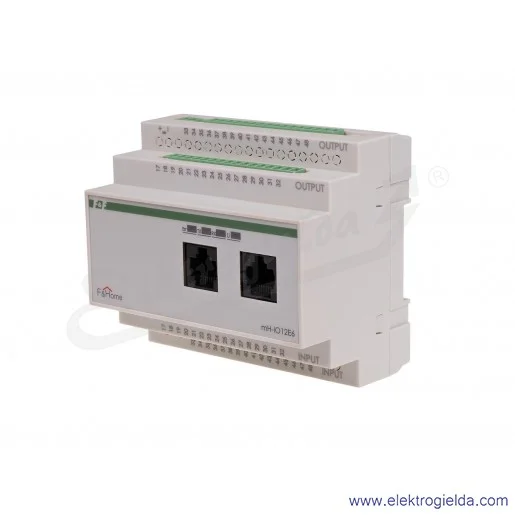

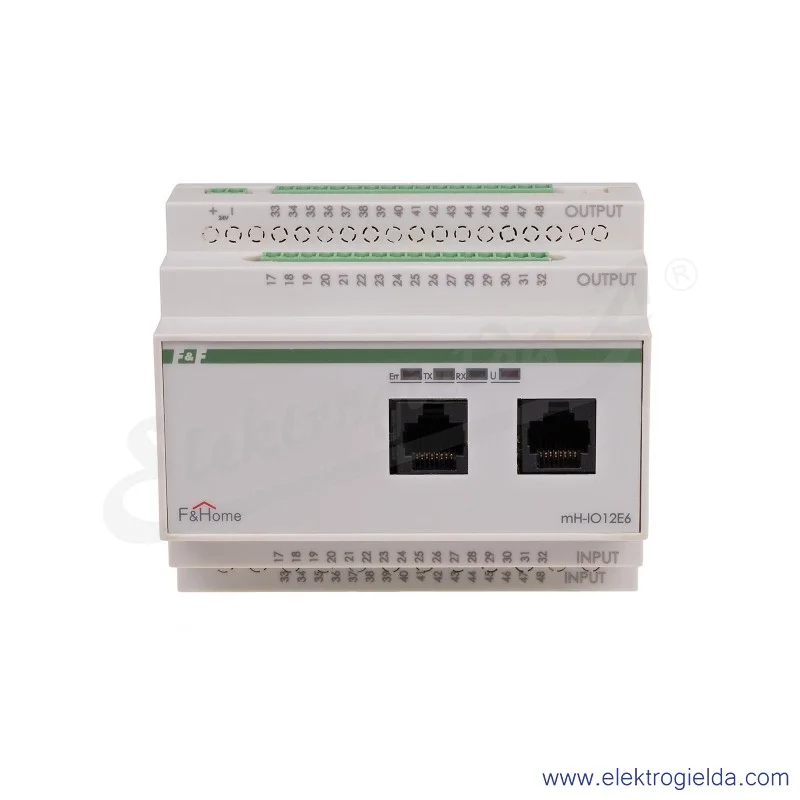

mH-IO12E6-1 Moduł mieszany LEVEL 1

Moduł mieszany mH-IO12E6 dedykowany jest do sterowania zarówno oświetleniem (lub innymi odbiornikami działającymi na zasadzie włącz/wyłącz), oraz odbiornikami silnikowymi (nadaje się zarówno do sterowania roletami zewnętrznymi, jak również żaluzjami pionowymi i poziomymi). Moduł montowany jest w rozdzielni, zajmuje pole 6 modułów i zasilany jest napięciem 24VDC. Do wejść modułu przewodami typu UTP sprowadzane są przyciski rozlokowane na budynku. Moduł zarządza załączaniem oświetlenia lub silnikami za pośrednictwem przekaźnikowych modułów wykonawczych typu mH-R8x8 lub mH-R2x16. Sterowanie odbywa się w pełni po linii niskiego napięcia 24V, co zapewnia pełne bezpieczeństwo i możliwość dowolnego rozmieszczenia przycisków sterujących w budynku. Moduł mH-IO12E6 komunikuje się z panelami dotykowymi poprzez linię CAN. Dowolne wyjście modułu może być wyzwolone z poziomu paneli dotykowych poprzez wybranie konkretnego urządzenia lub sceny (grupy urządzeń). Z poziomu panelu dotykowego istnieje możliwość zaprogramowania czasowego samoczynnego załączania/wyłączania urządzeń lub grup urządzeń sterowanych z modułu wejść/wyjść. W przypadku potrzeby stosowania większej ilości wejść/wyjść można zastosować kilka modułów mieszanych, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-IO12E6 – poziom 1, mH-IO12E6-poziom 2, …). Wejścia/wyjścia Wejścia modułu mH-IO12E6 przystosowane są do podłączenia zarówno łączników monostabilnych (dzwonkowych) jak i bistabilnych zasilanych napięciem bezpiecznym 24V. Jednakże do obsługi wejść silnikowych zaleca się stosowanie łączników monostabilnych. Wyzwolenie wejścia następuje w momencie zamknięcia łącznika i podania +24V na wejście modułu. Wyjścia modułu mH-IO12E6 przystosowane są do współpracy z modułami wyjść przekaźnikowych typu mH-R8x8 lub mH-R2x16. Dobór ilości oraz rodzaju modułów przekaźnikowych zależny jest od ilości i wielkości obciążenia odbiorników. Moduł mH-IO12E6 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zasada działania Wejścia. Wyzwolenie wejścia z funkcją bezpośredniej zmiany stanu wyjścia (wejście 1-27) powoduje zmianę na przeciwnym stanu wyjścia o tym samym numerze co wyzwolone wejście. Na przykład pierwsze wyzwolenie wejścia numer 1 spowoduje załączenie wyjścia numer 1, drugie wyzwolenie – wyłączenie wyjścia, a kolejne wyzwolenie – ponowne załączenie. W module na poziomie pierwszym znajduje się specjalne dedykowane wejście 28 Wyłącz wszystko umożliwiające wyłączenie za pomocą jednego przycisku wszystkich obwodów. Cztery ostatnie wejścia modułu (29-32) przeznaczone są do sterowania poprzez sieć CAN modułem ściemniacza typu mH-L4 (ważne jest aby moduł ściemniacza był na tym samym poziomie co moduł IO). W takim wypadku działanie wejść ściemniających jest następujące: krótkie wyzwolenie wejścia spowoduje pełne załączenie oświetlenia (lub pełne wyłączenie gdy światło jest włączone). W przypadku dłuższego wyzwolenia następuje zmiana jasności oświetlenia związanego z wyzwolonym wejściem w pętli rozjaśniania do pełnej jasności - ściemnianie aż do wyłączenia – rozjaśnianie do pełnej jasności. Wejścia silnikowe modułu podzielone są na pary umożliwiające sterowanie kolejnymi silnikami podłączonym poprzez moduły przekaźnikowe. Wyzwolenie wejścia powoduje załączenie wyjścia odpowiadającego wyzwolonemu wejściu tak długo jak długo wyzwolone będzie wejście. W oprogramowaniu sterownika zdefiniowany jest maksymalny czas załączenia napędu, jego przekroczenie spowoduje zatrzymanie silnika pomimo zamkniętego łącznika. Wyjścia umożliwiają poprzez moduły przekaźnikowe mH-R8x8 lub mH-R2x16 załączanie obwodów oświetleniowych (lub innych działających na zasadzie włącz/wyłącz). Stan wyjść 1-28 (lub 27 wejść dla poziomu 1) oraz 33-44 może być ustawiony lokalnie poprzez wyzwolenie odpowiednich wejść modułu, lub zdalnie z poziomu nadrzędnego komputera z panelem dotykowym. Pozostałe wyjścia, czyli 28-32, mogą być ustawiane wyłącznie zdalnie poprzez nadrzędny komputer z panelem dotykowym.
