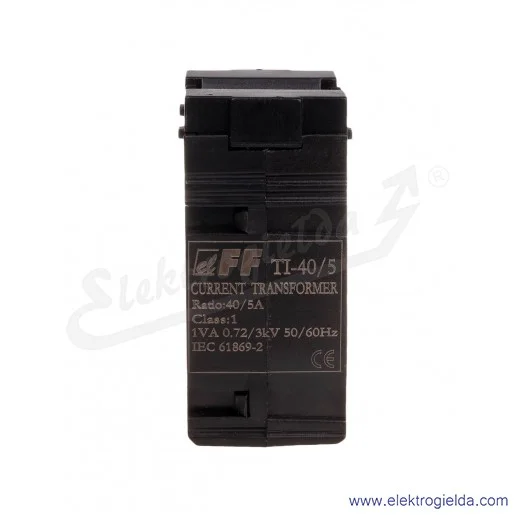

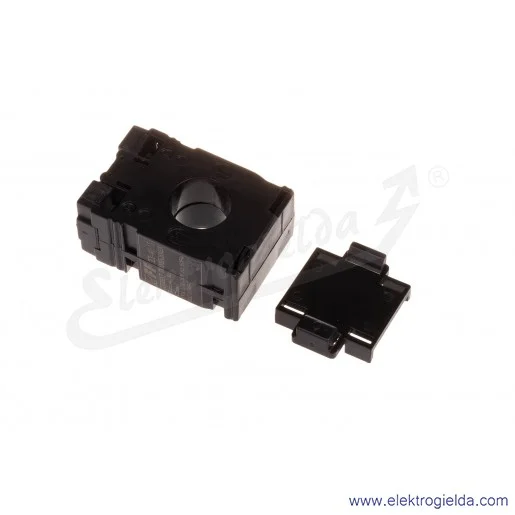

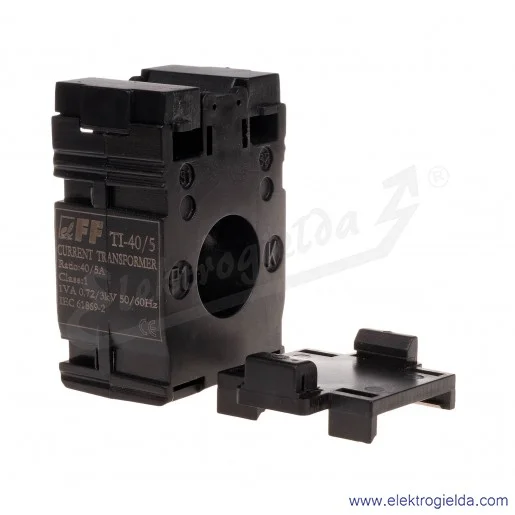

Producent:
Numer katalogowy producenta:
TI-40-5
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Klasa dokładności
- 1
- Liczba wejść pierwotnych
- 1
- Mocowanie zatrzaskowe
- nie
- Model
- Przekładnik prądowy przepustowy
- Podłączenie obwodu wtórnego
- Połączenie śrubowe
- Współczynnik przetężeniowy
- FS 5
- Z ochroną przed dotykiem
- tak
- Z szyną miedzianą
- nie
- Znamionowa wtórna moc pozorna
- 1 VA
- Znamionowy prąd pierwotny
- 40 A
- Znamionowy prąd wtórny
- 5 A
- Średnica przepustu
- 22 mm
Opis produktu
Prąd wtórny 5A ; 0,66kV AC, 3kV/1min.Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
