Producent:
Numer katalogowy producenta:
LE-01M
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Mierzona wielkość
- Energia
- Sposób montażu
- Szyna TS35
- Ilość kanałów pomiarowych
- 3
- Stopień ochrony od czoła
- IP 20
- Liczba modułów 17,5mm
- 4.5 szt.
- Napięcie zasilające dla AC
- 230 V
- Protokół komunikacyjny
- ModBus RS-485
- Prąd wejściowy [A]
- 5
- Rodzaj przyłącza
- Zaciski śrubowe
- Rodzaj prądu
- AC
- Rodzaj wyświetlacza
- LED
- Rodzaj zasilania
- AC
- Stała licznika
- 1600 imp/kWh
- Zakres zliczania
- 0 do 99999.9
- Zgodność
- Dyrektywa MID 2014/32/EU
Opis produktu

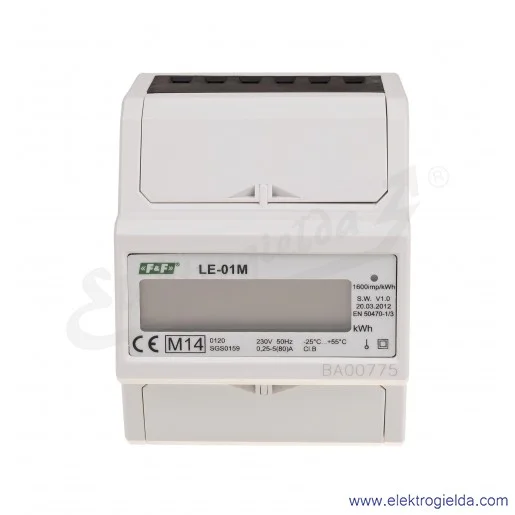

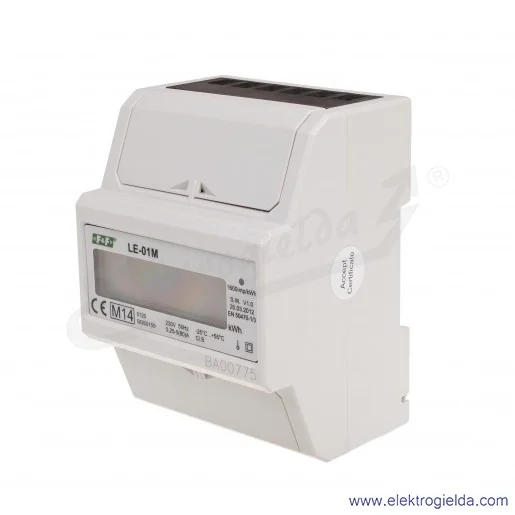

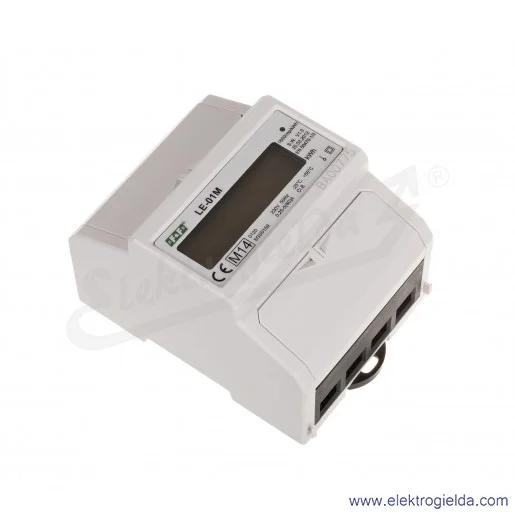

Licznik energii elektrycznej LE-01M MODBUS RTU, 230VAC, jednofazowy, montaż DIN, RS485, klasa B
LE-01M jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością transmisji danych poprzez przewodową sieć standardu RS-485 zgodnie z Modbus RTU. Dzięki transmisji danych możliwy jest zdalny odczyt parametrów i stanów licznika przez sieć internetową na komputerze PC.
Działanie
Licznik prądu LE-01M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest poprzez miganie diody LED (1600 imp/kWh), a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfry po przecinku oznaczają setne części kWh (0.01 kWh = 10 Wh).
Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu licznika prądu. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika..
