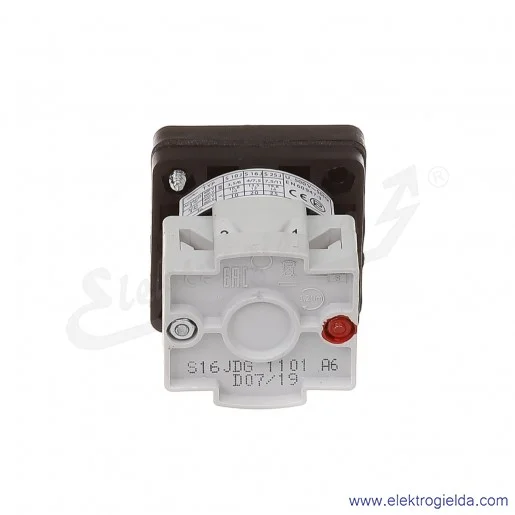

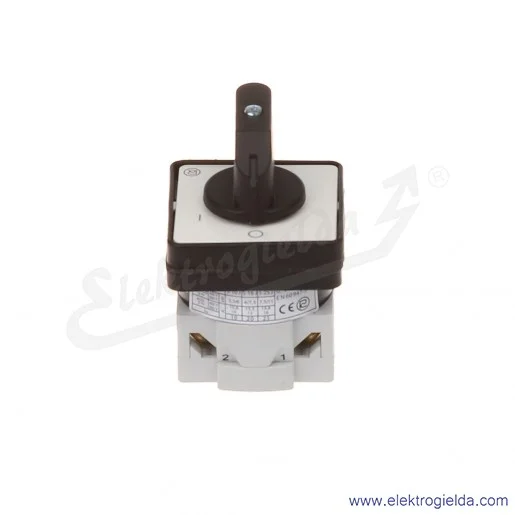

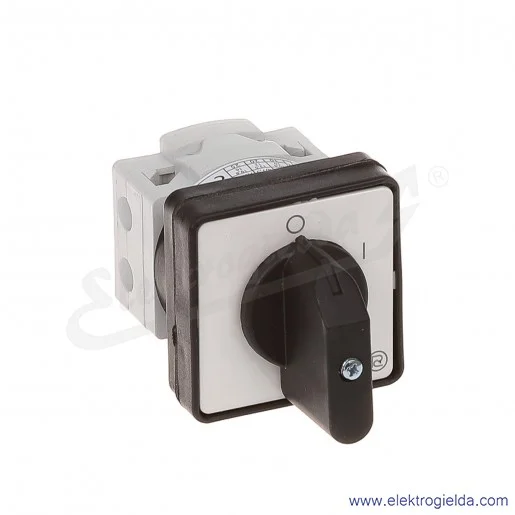

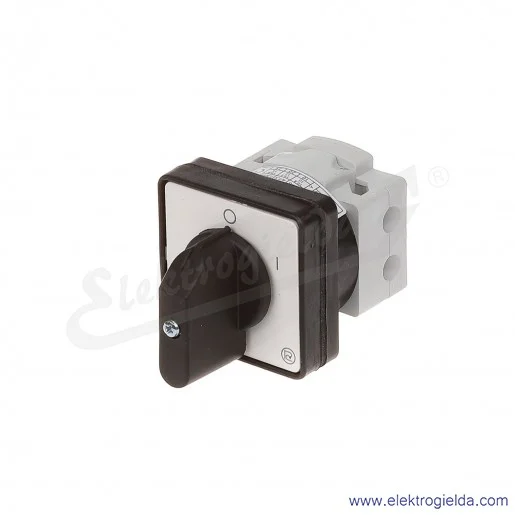

Łącznik krzywkowy S16JDG1101 to wysokiej jakości urządzenie przeznaczone do sterowania obwodami elektrycznymi. Jest to model pulpitowy z płytą czołową i tabliczką, uszczelniony, co zapewnia stopień ochrony IP65. Przeznaczony do pracy z prądem znamionowym 16 A.

Dane techniczne:

• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowy prąd cieplny (Ith): 20 A
• Znamionowy prąd łączeniowy (Ie): 16 A dla kategorii AC-21A i AC-1
• Znamionowa moc robocza (AC-3):
  • 1 faza 220-240V: 1,7 kW
  • 3 fazy 380-440V: 4 kW
• Wytrzymałość mechaniczna: 1 000 000 cykli
• Przekrój przyłączanych przewodów: 1-4 mm²
• Stopień ochrony części stykowej: IP20
• Stopień ochrony części nadpulpitowej: IP65 z uszczelnieniem
• Temperatura otoczenia: -30°C do +55°C

1. Montaż:

   • Przed rozpoczęciem montażu upewnij się, że zasilanie jest odłączone.
   • Wykonaj otwór montażowy zgodnie z wymiarami podanymi w dokumentacji technicznej.
   • Zamontuj łącznik w otworze, upewniając się, że uszczelnienie jest prawidłowo osadzone, aby zapewnić stopień ochrony IP65.

2. Podłączenie:

   • Podłącz przewody do odpowiednich zacisków, zgodnie ze schematem połączeń dostępnym w dokumentacji.
   • Upewnij się, że przekrój przewodów mieści się w zakresie 1-4 mm².
   • Dokładnie dokręć wszystkie połączenia, aby zapewnić bezpieczne i pewne połączenie elektryczne.

3. Eksploatacja:

   • Po podłączeniu włącz zasilanie.
   • Obsługuj łącznik zgodnie z jego przeznaczeniem, unikając przeciążeń i warunków mogących spowodować uszkodzenie.
   • Regularnie sprawdzaj stan techniczny urządzenia, zwracając uwagę na ewentualne oznaki zużycia lub uszkodzeń.

4. Konserwacja:

   • Przeprowadzaj okresowe kontrole stanu technicznego łącznika.
   • W razie potrzeby oczyść urządzenie z kurzu i zanieczyszczeń, używając suchych ściereczek.
   • Nie stosuj środków chemicznych mogących uszkodzić obudowę lub elementy wewnętrzne.

Uwagi:

• Przed rozpoczęciem pracy z łącznikiem zapoznaj się z pełną dokumentacją techniczną dostępną na stronie producenta.
• Wszelkie prace instalacyjne i serwisowe powinny być wykonywane przez wykwalifikowany personel.
• Nie przekraczaj dopuszczalnych parametrów pracy określonych w danych technicznych.
