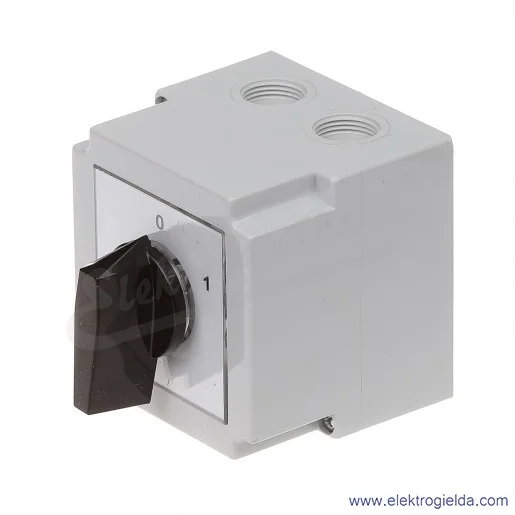

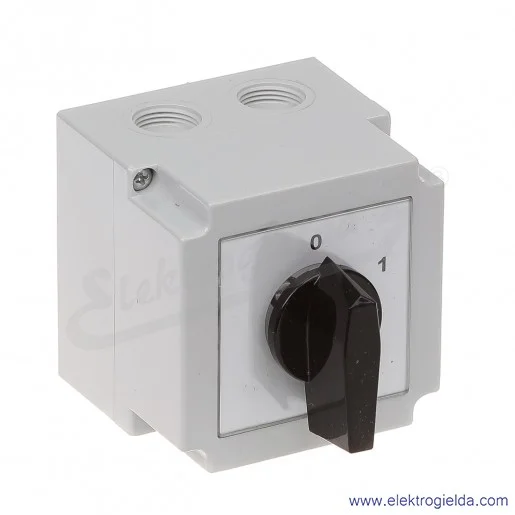

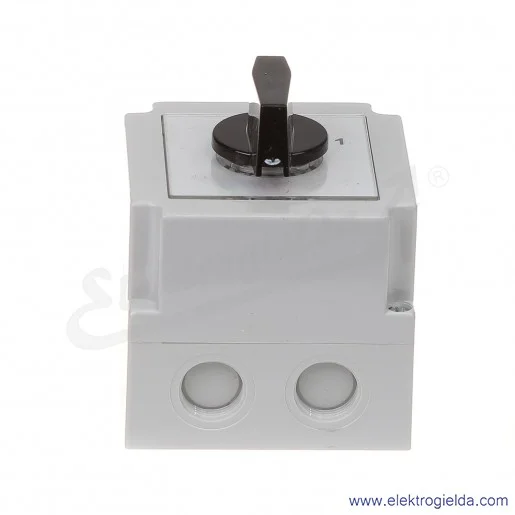

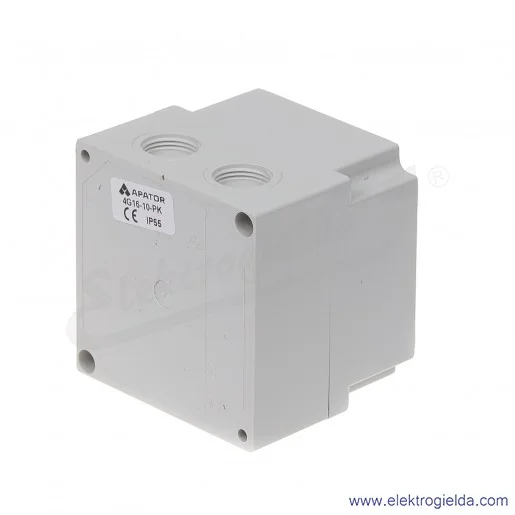

- Producent:
- Kolor pokrętła
- 1Czarne
- Kompletne urządzenie w obudowie
- 1Tak
- Liczba biegunów
- 13
- Model łącznika
- 1Przełącznik włącz/wyłącz
- Napięcie znamionowe Izolacji Ui
- 1690 V
- Rodzaj elementu wykonawczego
- 1Pokrętło
- Rodzaj podłączenia styków głównych
- 1Śrubowy
- Sposób montażu
- 1Naścienny
- Stopień ochrony od czoła
- 1IP 55
- Znamionowa moc pracy dla AC-3, 400 V
- 18 kW
- Znamionowy prąd pracy Ie dla AC-3, 400 V
- 116 A
- Znamionowy prąd pracy Ith
- 120 A
Opis produktuŁączniki krzywkowe serii 4G są łącznikami niskonapięciowymi opracowanymi z uwzględnieniem najnowszej wiedzy z zakresu aparatury łącznikowej i z wykorzystaniem osiągnięć nowoczesnej techniki. Zastosowano w nich wyłącznie materiały izolacyjne i stykowe wysokiej jakości. Podstawowe elementy i zespoły konstrukcyjne są stypizowane i wytwarzane seryjnie, co pozwala na produkcję łączników o dowolnym programie łączenia.
Łączniki są produkowane w różnych wykonaniach i mogą mieć różnorakie zastosowania. Spełniają wszystkie wymagania stawiane łącznikom niskonapięciowym w przemyśle, górnictwie, okrętownictwie itp.
Mogą być stosowane jako łączniki z napędem ręcznym w stacjach transformatorowych, szafach i tablicach sterowniczych, rozdzielnicach żeliwnych i blaszanych, spawarkach i w innych podobnych urządzeniach.
Łączniki z serri 4G charakteryzują się małymi wymiarami, dużą zdolnością i trwałością łączeniową oraz mechaniczną. Posiadają dużą odporność na krótkotrwałe przeciążenia. Dodatkowo przy dobezpieczeniu łącznika bezpiecznikiem mają wysoką odporność na dynamiczne działanie prądów zwarciowych. Łączniki w zależności od programu łączeń składane są z odpowiedniej ilosci elementów łączeniowych. Elementy te umieszczane są w korpusach wykonanych z tworzyw, których głównym składnikiem jest melamina mająca wysoką odporność na działanie łuków elektrycznych i prądów pełzających.

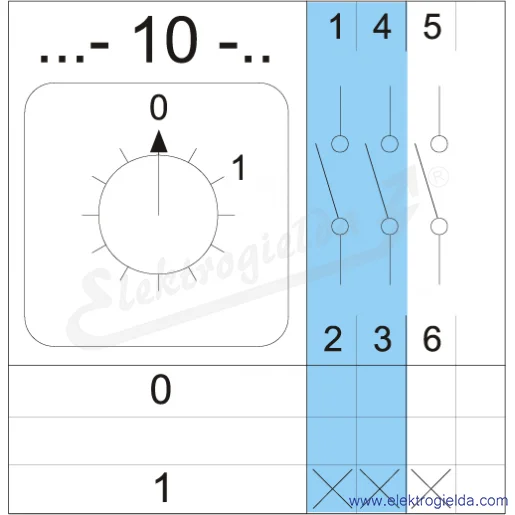

Schemat łączenia:
