Złącze przemysłowe HARTING Han-Kit® 16A, 10200160000 to kompletny zestaw przeznaczony do niezawodnych połączeń elektrycznych w wymagających aplikacjach przemysłowych.

Specyfikacja techniczna:

• Liczba pinów: 16 + PE
• Prąd znamionowy: 16 A
• Napięcie znamionowe: 250 V
• Materiał obudowy: Odlew aluminiowy
• Rodzaj złącza: Męskie i żeńskie wkładki z zaciskami śrubowymi
• Gwint dławnicy kablowej: M20
• Nominalny przekrój żyły: 1 do 2.5mm
• Stopień ochrony: IP65

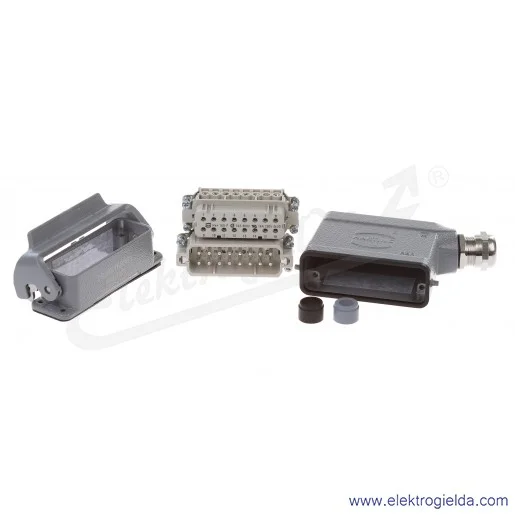

Zawartość zestawu:

• Obudowa wtykowa kątowa
• Obudowa gniazdowa prosta do montażu na panelu
• Wkładka męska i żeńska z zaciskami śrubowymi
• Styk ochronny PE
• Dławnica kablowa M20

Instrukcja obsługi:

1. Przygotowanie kabla:

   • Usuń zewnętrzną izolację kabla na odpowiednią długość, odsłaniając żyły przewodów.
   • Zdejmij izolację z końcówek żył na około 7 mm, zgodnie z zaleceniami producenta.

2. Montaż wkładek:

   • Poluzuj śruby zacisków śrubowych we wkładkach męskiej i żeńskiej.
   • Włóż odsłonięte końcówki przewodów do odpowiednich zacisków, zgodnie z oznaczeniami pinów.
   • Dokładnie dokręć śruby zacisków, zapewniając pewne połączenie elektryczne.

3. Montaż obudowy:

   • Przełóż kabel przez dławnicę kablową M20 w obudowie wtykowej kątowej.
   • Zamocuj wkładkę męską w obudowie wtykowej, upewniając się, że jest prawidłowo osadzona.
   • Przymocuj wkładkę żeńską w obudowie gniazdowej montowanej na panelu.

4. Zakończenie montażu:

   • Połącz obie części złącza, upewniając się, że są prawidłowo złączone.
   • Dokręć dławnicę kablową, aby zapewnić szczelność połączenia i odpowiednią ochronę przed czynnikami zewnętrznymi.

Czym są złącza Han-Kit®?

Złącza Han-Kit® to modułowe złącza przemysłowe, które umożliwiają bezpieczne i wydajne połączenie sygnałów, zasilania oraz przesył danych w jednej obudowie. Składają się one z następujących elementów:

1. Obudowa: Chroni złącze przed wpływem środowiska (np. wilgocią, kurzem czy wstrząsami) i zapewnia wysoki stopień ochrony (np. IP65, IP67).
2. Wkładki kontaktowe: Są to elementy odpowiedzialne za połączenie elektryczne, dostępne w różnych konfiguracjach (np. liczba pinów, prąd znamionowy).
3. Styk ochronny (PE): Zapewnia ochronę przed porażeniem i bezpieczne uziemienie.
4. Akcesoria: Takie jak dławnice kablowe, osłony czy uchwyty, które ułatwiają montaż i eksploatację.

Zastosowania złączy Han-Kit®

Złącza HARTING Han-Kit® są powszechnie wykorzystywane w wielu branżach przemysłowych, w tym:

• Automatyce przemysłowej: Łączenie urządzeń w liniach produkcyjnych, maszynach CNC czy robotach przemysłowych.
• Energetyce: Podłączenie rozdzielnic oraz systemów sterowania.
• Transport: W pojazdach szynowych, autobusach elektrycznych czy statkach.
• Przemysł ciężki: W hutach, zakładach chemicznych oraz na platformach wiertniczych.
• Energia odnawialna: W systemach fotowoltaicznych i turbinach wiatrowych.

Cechy i zalety złączy Han-Kit®

1. Modułowość: Umożliwia dopasowanie konfiguracji złącza do indywidualnych potrzeb – od małych sygnałów sterujących po przesył wysokich prądów.
2. Odporność: Dzięki wysokiej jakości materiałom obudowy (np. odlew aluminiowy) złącza są odporne na działanie czynników mechanicznych, chemicznych i atmosferycznych.
3. Łatwość montażu i konserwacji: Złącza są zaprojektowane tak, aby szybko można je było podłączyć, odłączyć lub wymienić w razie potrzeby.
4. Wysoka niezawodność: Złącza zapewniają stabilność połączeń nawet w trudnych warunkach pracy, co minimalizuje ryzyko awarii.
5. Bezpieczeństwo: Systemy uziemienia i solidna konstrukcja chronią użytkowników oraz urządzenia.
