Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
16 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
16 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
115 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
14 kV
Znamionowy prąd różnicowy
10.03 A
Opis produktu

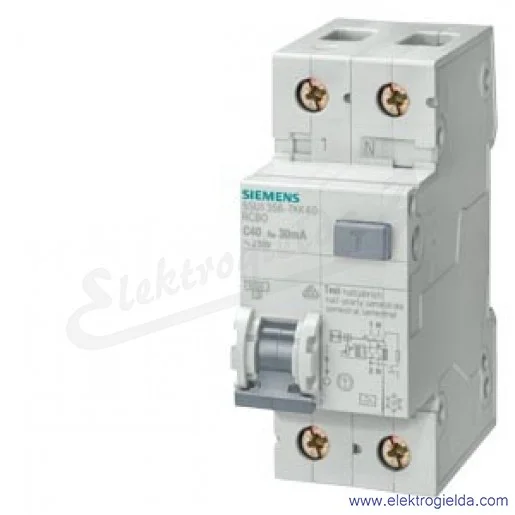

Wyłącznik kombinowany 5SU
Ochrona nadmiarowoprądowa i różnicowoprądowa w jednym urządzeniu
Optymalne w zastosowaniu i spełniające wszystkie restrykcyjne wymagania wobec sieci elektrycznych
Kompaktowa budowa, wysoka funkcjonalność i łatwy montaż
Wyłącznik kombinowany 5SU to kompaktowe urządzenie elektryczne charakteryzujące się wysoką niezawodnością i wydajnością w ochronie instalacji elektrycznych. Zapewnia skuteczną ochronę instalacji elektrycznych przed przeciążeniami, zwarciami oraz prądami upływowymi, zwiększając bezpieczeństwo użytkowników i sprzętu.
Dostępne są zabezpieczenia w zakresie od 2 do 40A o charakterystyce wyzwalaczy nadmiarowoprądowych B i C. W zakresie ochrony różnicowopradowej seria 5SU oferuje wyzwalacze typu AC, A i F.
Zaciski w wyłącznikach 5SU umożliwiają podłączenie przewodów o przekroju do 35mm2. Do tych aparatów pasują standardowe szyny łączeniowe ułatwiające dystrybucję zasilania w grupie wyłączników.
Zapewnia ona łatwą i wygodną obsługę, umożliwiając szybkie i precyzyjne włączanie oraz wyłączanie obwodów elektrycznych.
Pewny wybór specjalistów i spełnienie nowych wymagań wobec sieci elektrycznych.
Czy wyłaczniki 5SU posiadają wyzwalacz różnicowoprądowy o działaniu niezależnym od napięcia zasilania?
Wyłączniki 5SU posiadają wyzwalacz różnicowoprądowy o działaniu elektromechanicznym - niezależnym od napięcia zasilania. Tylko tego typu wyzwalacze różnicowoprądowe mogą być stosowane w zabezpieczeniach oferowanych na polskim rynku
Jak zamontować styki dodatkowe do wyłącznika 5SU?
Do wyłączników 5SU akcesoria dodatkowe instaluje się po prawej stronie aparatu jak w pozostałej aparaturze modułowej SENTRON. Konieczne jest jednak zastosowanie elementu 5ST3805-1, który umożliwa połaczenie dźwigni aparatu z dźwignią akcesoriów dodatkowych
Jakie akcesoria można zamontować do tego wyłącznika?
Do wyłącznika kombinowanego 5SU można zamontować wszystkie akcesoria wspólne z aparaturą modułową z rodziny SENTRON - są to napędy zdalne (RC), maksymalnie dwa moduły styków dodatkowych: styk pomocniczy (AS) i styk alarmowy (FC), wyzwalacze wzrostowe (ST), wyzwalacze zanikowe (UVR).
Jaka jest zdolność zwarciowa wyłączników z serii 5SU?
Wyłączniki kombinowane 5SU dostępne są w dwóch wariantach zdolności zwarciowej określanej wg normy PN-EN 60898-1. Są to wersje 6kA i 10kA.
Czy wyłaczniki 5SU posiadają wyzwalacz różnicowoprądowy o działaniu niezależnym od napięcia zasilania?
Jak zamontować styki dodatkowe do wyłącznika 5SU?
Jakie akcesoria można zamontować do tego wyłącznika?
Jaka jest zdolność zwarciowa wyłączników serii 5SU?
Jedno obudowa - dwa urządzenia
Wyłączniki kombinowane to połączenie dwóch zabezpieczeń w jednym urządzeniu. We wspólnej obudowie znajduje się zabezpieczenie nadmiarowoprądowe oraz różnicowoprądowe
Standardowe szyny łączeniowe
Wyłączniki kombinowane 5SU można łączyć z wykorzystniem standardowych szyn łączeniowych wspólnych z pozostałą aparaturą modułową z oferty SENTRON. Umożliwiają one łatwe zasilenie wielu zabezpieczeń jednocześnie, skracając przy tym czas niezbędny na podłączenie aparatury.
Zwiększona niezawodność zasilania
Stosowanie indywidulanego zabezpieczenia różnicowoprądowego w każdym obwodzie np. takiego jak wyłącznik kombinowany 5SV1 zwiększa niezawodność zasilania. W przypadku uszkodzenia wyłączony zostanie pojedynczy obwód, a nie cała grupa jak w przypaku zbiorczego wyłącznika różnicowoprądowego
Aparatura modułowa SENTRON Bezpieczeństwo, na które Cię stać
