Przyciski, przełączniki i lampki na pulpicie — co robią i jak je rozpoznać?

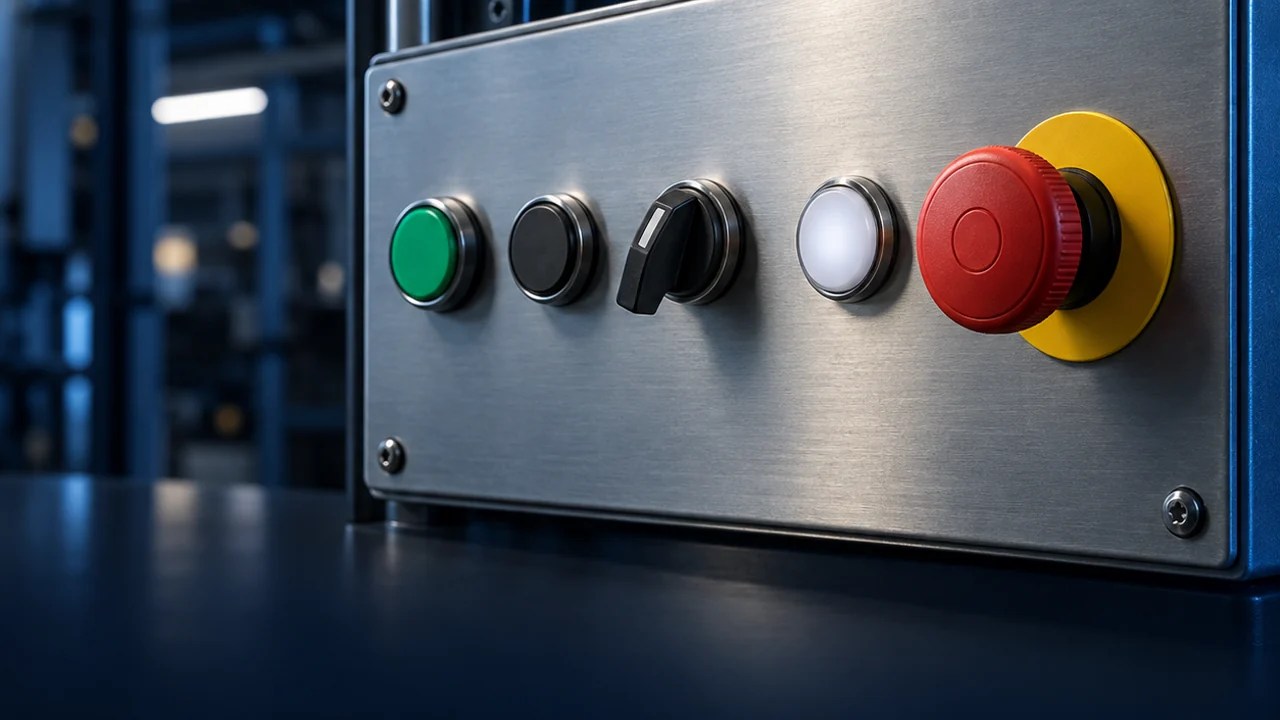

Na drzwiach szafy widzisz kilka podobnych, okrągłych elementów. Jeden trzeba nacisnąć, drugi obrócić, a trzeci tylko świeci. Z przodu mogą mieć tę samą średnicę, ale za panelem pełnią zupełnie inne funkcje. Zrozumienie tych różnic ułatwia wybór w katalogu — szczególnie wtedy, gdy osobno sprzedawane są główki, uchwyty, styki i moduły świetlne.

Dobierzemy elementy pulpitu do przykładowego taśmociągu. Operator ma wybrać tryb pracy, uruchomić i zatrzymać transport, ustawić prędkość oraz odczytać gotowość stanowiska. Wymagania obwodów sterowania przyjmujemy jako dane do doboru elementów pulpitu. Naszym zadaniem jest określenie, jakie przyciski, przełączniki, lampki i zadajnik są potrzebne oraz co trzeba kupić, żeby je skompletować. To scenariusz dydaktyczny z jawnymi założeniami.

1. Pulpit sterowniczy: miejsce wydawania poleceń i odczytywania informacji

W trybie MAN operator układa detal i naciska START. Styk przycisku podaje chwilowy sygnał na wejście sterownika. Układ sterowania sprawdza warunki pracy i uruchamia taśmociąg. Po puszczeniu przycisku jego styk wraca do spoczynku, a taśmociąg może jechać dalej — podtrzymanie pracy realizuje układ sterowania. Przycisk STOP zgłasza żądanie zwykłego zatrzymania. W trybie AUTO przebieg transportu wynika z przygotowanej sekwencji; samo przestawienie przełącznika na AUTO nie rozpoczyna ruchu.

W tym przykładzie dobieramy styki przycisków do wejść sterownika, a nie do prądu silnika. Z dokumentacji sterowania potrzebujemy napięcia, prądu wejścia, wymaganego działania NO/NC i informacji o współpracy ze stykiem mechanicznym. Gdyby styk miał załączać bezpośrednio obwód cewki stycznika, należałoby sprawdzić parametry tej cewki oraz zdolność łączeniową styku. Sama nazwa START nie określa ani obciążenia styku, ani metody rozruchu silnika.

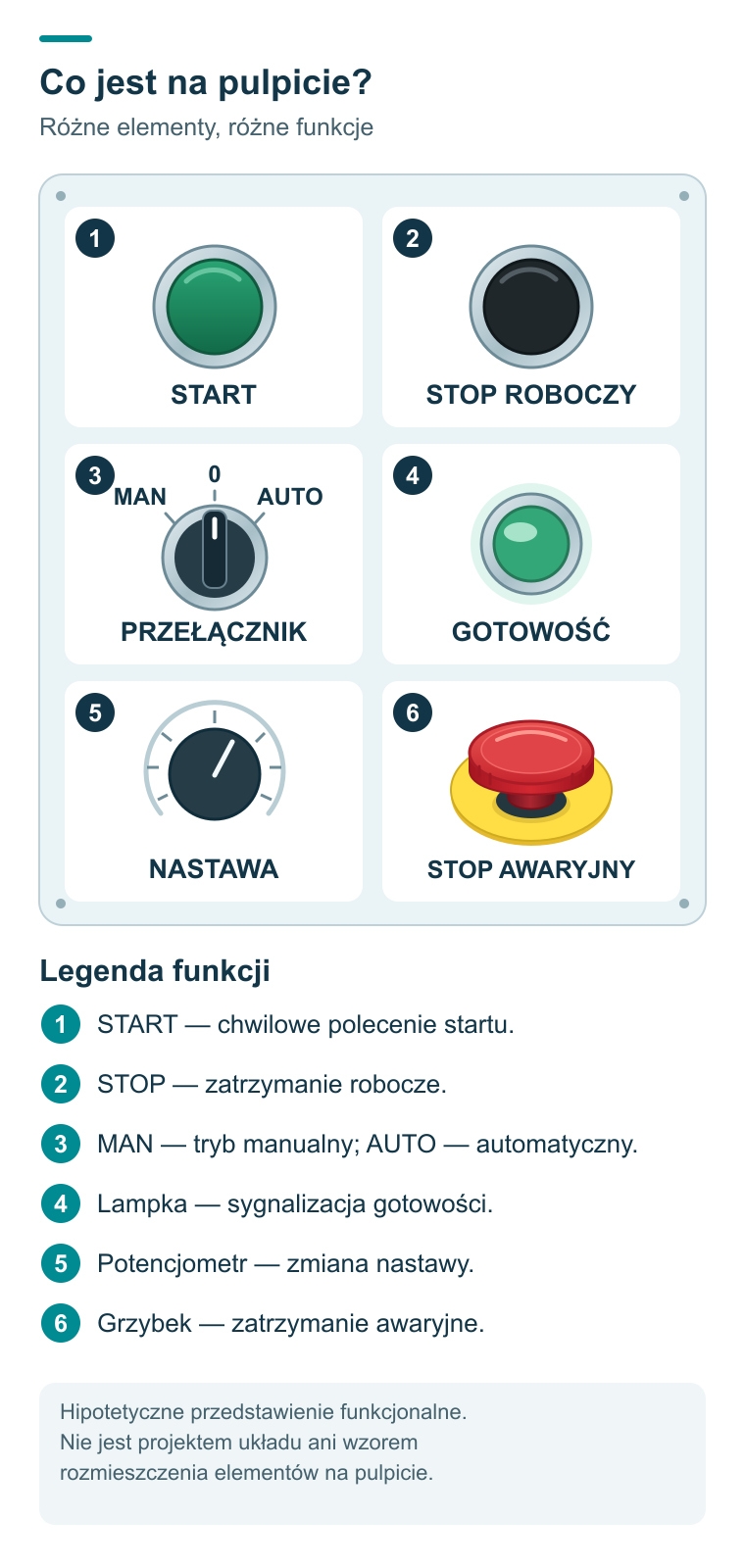

Pulpit poglądowy. Przypisane funkcje dotyczą scenariusza artykułu; rysunek nie jest projektem układu sterowania ani wzorem rozmieszczenia elementów.

Na ilustracji są zarówno elementy, którymi operator steruje maszyną, jak i element sygnalizujący jej stan. Zacznijmy od tych pierwszych.

2. Przycisk: wykonaj polecenie po naciśnięciu

Przycisk rozpoznasz po powierzchni przeznaczonej do naciskania. Może być płaski, wystający lub grzybkowy. Sam kształt nie mówi jeszcze, co dzieje się po puszczeniu ani jaki obwód zostanie przełączony.

Przycisk z samopowrotem wraca po zwolnieniu nacisku. W naszym stanowisku START ma właśnie takie działanie: przekazuje chwilowe żądanie uruchomienia cyklu. Jeżeli cykl trwa dalej, wynika to z działania sterowania, nie z tego, że przycisk pozostał wciśnięty.

Przycisk z zatrzaskiem pozostaje w uruchomionym położeniu. Sposób jego odblokowania zależy od wykonania: może wymagać kolejnego naciśnięcia, obrotu albo wyciągnięcia. Nie zastępuj jednego działania drugim tylko dlatego, że oba produkty mają taki sam kolor i średnicę.

Za częścią naciskaną przez operatora pracują styki. NO, czyli styk zwierny, jest otwarty w spoczynku i zamyka się po uruchomieniu. NC, czyli styk rozwierny, działa odwrotnie. W zwykłym przycisku chwilowym po puszczeniu wracają do stanu spoczynkowego. Liczbę oraz rodzaj styków określa wymaganie obwodu, do którego przycisk ma trafić.

W sklepie możesz kupić przycisk kompletny albo zacząć od napędu przycisku. Napęd to w tym dziale element uruchamiany ręką, a nie napęd elektryczny silnika.

3. Przełącznik: wybierz położenie lub tryb pracy

Przełącznik ma pokrętło, dźwignię albo kluczyk. W naszym przykładzie operator wybiera jedną z trzech pozycji: MAN–0–AUTO. MAN oznacza tryb manualny, w którym operator wydaje polecenia ręcznie; AUTO oznacza pracę według zaprogramowanej sekwencji, po spełnieniu warunków jej uruchomienia. W pozycji 0 w tym przykładzie nie jest wybrany żaden z tych trybów. Po ustawieniu pokrętła przełącznik pozostaje w wybranym położeniu, a sterownik interpretuje jego sygnały według programu maszyny.

Oznaczenia muszą jednoznacznie odpowiadać rzeczywistemu działaniu. Samo wybranie trybu nie powinno uruchamiać maszyny, a pozycja 0 przełącznika trybu nie jest potwierdzeniem odłączenia zasilania. MAN–0–AUTO to przyjęty tutaj opis funkcji, nie obowiązkowy dla wszystkich maszyn zestaw napisów. Zasadę czytelnego oznaczania pozycji i oddzielenia wyboru trybu od rozruchu opisuje omówienie IEC 60204-1, część dotycząca trybów pracy.

Nie każdy przełącznik trójpołożeniowy działa jednak tak samo. W jednym wszystkie pozycje są stabilne. W innym po puszczeniu pokrętło wraca sprężynowo z położenia skrajnego do środka. Różnić może się też program łączeń, czyli informacja, które styki są zamknięte w każdej pozycji.

Dlatego zapis „3 pozycje” jest początkiem doboru. Następnie ustalasz pozycje stabilne i powrotne, wymagane styki oraz ich działanie. Przy wykonaniu z kluczykiem sprawdzasz również położenia, w których można wyjąć klucz. Samo dodanie kluczyka nie tworzy kompletnej funkcji bezpieczeństwa ani procedury dostępu.

Przejdź do przełączników kompletnych, jeżeli szukasz gotowego aparatu z określonym układem styków. Napędy przełączników służą do kompletowania rozwiązania z elementów zgodnego systemu.

4. Lampka: pokaż stan, który rzeczywiście jest sprawdzany

Lampki nie naciskamy. Jej zadaniem jest przekazanie informacji, np. „gotowy do cyklu”, „praca” albo „usterka”. W naszym scenariuszu lampka GOTOWOŚĆ zapala się po spełnieniu warunków rozpoczęcia cyklu.

Znaczenie świecenia zależy od tego, skąd pochodzi sygnał. Lampka podłączona do zasilania obwodu potwierdza obecność tego zasilania. Nie potwierdza sama z siebie, że silnik się obraca, detal dojechał ani wszystkie warunki pracy są spełnione. Nazwa na tabliczce powinna odpowiadać rzeczywiście monitorowanemu stanowi.

Przy doborze określasz kolor, napięcie i rodzaj zasilania źródła światła, sposób montażu oraz warunki środowiska. „24 V” bez informacji AC lub DC może być niewystarczające. Trzeba też ustalić, czy produkt zawiera źródło światła, czy jest tylko częścią czołową.

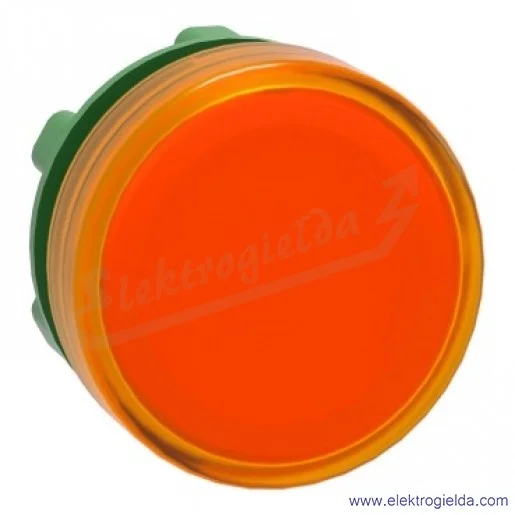

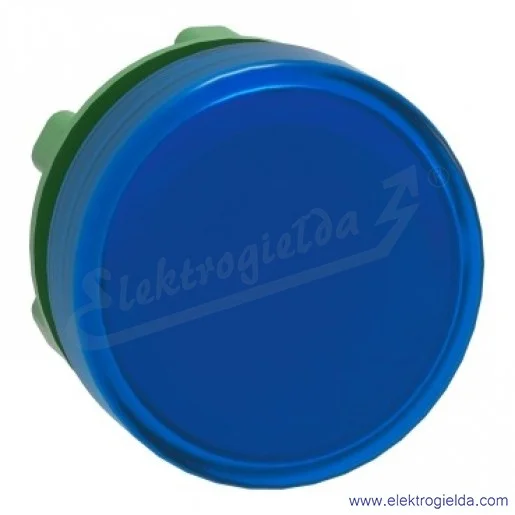

Lampka kompletna ma określoną konfigurację pod jednym oznaczeniem. Przy rozwiązaniu modułowym dobierasz główkę lampki i zgodny blok podświetlający, a także elementy mocowania wymagane przez producenta.

Przycisk podświetlany łączy dwie funkcje: nacisk uruchamia styki, a osobny tor świetlny przekazuje informację. Świecenie nie musi więc oznaczać, że przycisk jest wciśnięty.

5. Potencjometr i joystick: nastawa wartości lub wybór kierunku

Przełącznik wybiera dyskretne położenia, np. 0, I i II. Potencjometr pozwala zmieniać wartość w zakresie swojego obrotu. W przykładowym stanowisku może służyć do zadawania prędkości przenośnika, jeżeli wejście zastosowanego napędu jest do tego przystosowane.

Potencjometr rezystancyjny nie staje się automatycznie nadajnikiem 0–10 V. Współpracuje z konkretnym obwodem wejściowym i źródłem odniesienia. Dobiera się m.in. rezystancję, charakterystykę, obciążalność i wykonanie mechaniczne zgodnie z dokumentacją odbiornika. Nie wystarczy podobne pokrętło. Właściwy dział to potencjometry.

Joystick, czyli manipulator drążkowy, jest wygodny, gdy operator ma wydawać polecenia kierunkowe. Przykład: ruch stołu w lewo i prawo. Dobór zaczyna się od liczby kierunków, powrotu do położenia neutralnego i rodzaju sygnałów. Joystick ze stykami daje sygnały załączenia; wykonanie analogowe może przekazywać informację zależną od wychylenia. Nie zakładaj funkcji analogowej na podstawie samego wyglądu drążka. Zobacz manipulatory i joysticki.

6. Zwykły STOP i zatrzymanie awaryjne mają różne zadania

Zwykły STOP w naszym scenariuszu przekazuje polecenie zakończenia pracy według przewidzianej sekwencji. Zatrzymanie awaryjne służy do reakcji na sytuację zagrożenia i wymaga odpowiednio zaprojektowanej funkcji bezpieczeństwa.

Nie każdy czerwony przycisk grzybkowy jest przeznaczony do zatrzymania awaryjnego. Przykładowo katalog Lovato Electric rozróżnia grzybki do zwykłego zatrzymania i wykonania przeznaczone do zatrzymania awaryjnego według ISO 13850. O zastosowaniu rozstrzyga dokumentacja, nie samo podobieństwo kształtu. Katalog producenta — rodzaje przycisków i przeznaczenie grzybków.

Odblokowanie elementu zatrzymania awaryjnego nie powinno samo uruchamiać maszyny. Usuwa warunek związany z jego zadziałaniem; ponowny rozruch wymaga odpowiedniej, osobnej czynności w zaprojektowanym układzie. Tę zasadę widać również w opisie funkcji ABB SF_EmergencyStop.

W dziale przycisków bezpieczeństwa kompletnych szukasz konkretnego elementu do wymaganego zastosowania. Dobór całej funkcji bezpieczeństwa obejmuje także pozostałe urządzenia, połączenia i ocenę ryzyka; nie da się sprowadzić go do wyboru koloru i dwóch styków NC.

Dlaczego START jest zielony, a STOP czarny?

Kolory na pulpicie pomagają rozpoznać działanie elementów. Zasady dla wyposażenia elektrycznego maszyn opisuje IEC 60204-1, a funkcję zatrzymania awaryjnego — ISO 13850. W Polsce odpowiednią normą dotyczącą wyposażenia elektrycznego jest PN-EN 60204-1:2018-12. Przy projekcie konkretnej maszyny trzeba uwzględnić także właściwe dla niej wymagania szczegółowe.

Zasady kolorów START i STOP przedstawia Schneider Electric w omówieniu IEC 60204-1, punkt 10.2.1. Rozpoznawalność, widoczność i dostępność przycisku zatrzymania awaryjnego oraz jego czerwono-żółte oznaczenie wyjaśnia Pilz w omówieniu EN ISO 13850.

Funkcje zwykłych przycisków i pozycje przełącznika powinny być czytelne dla operatora. Inaczej traktujemy samo urządzenie zatrzymania awaryjnego: ISO 13850 zaleca, aby jego czerwonego elementu uruchamiającego i tła nie oznaczać tekstem ani symbolami. Dlatego podpis „STOP AWARYJNY” na ilustracji umieściliśmy obok, jako objaśnienie, a nie na grzybku ani żółtym tle. Omówienie ISO 13850, punkt 4.3.7 — oznaczanie elementu awaryjnego.

Poprawnie pokolorowany rysunek nie potwierdza jeszcze prawidłowego projektu pulpitu. Elementy trzeba rozmieścić tak, aby ograniczyć pomyłki i zapewnić dostęp do zatrzymania awaryjnego. Nasza ilustracja pokazuje rodzaje aparatów; nie określa obowiązkowej kolejności ani odległości między nimi.

7. Co jeszcze należy do aparatury sterowniczej i sygnalizacyjnej?

Kolumna sygnalizacyjna przenosi informację poza sam pulpit: operator może zauważyć stan stanowiska z większej odległości. W wykonaniach modułowych zestawia się podstawę, segmenty świetlne i ewentualny sygnalizator dźwiękowy. Sprawdzasz zgodność systemu, napięcie, funkcję świecenia oraz montaż — nie tylko kolory segmentów. Zobacz kolumny i sygnalizatory.

Gniazdo pulpitowe daje dostęp do określonego złącza, np. serwisowego lub zasilającego. Złącza o podobnej obudowie mogą mieć różne przeznaczenie i parametry. Sprawdź typ interfejsu, dopuszczalne obciążenie, podłączenie od tyłu i ochronę w wymaganym stanie, np. przy zamkniętej pokrywie. Zobacz gniazda pulpitowe.

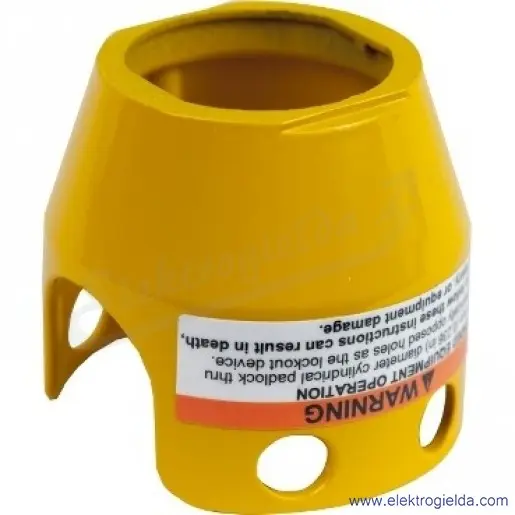

Akcesoria umożliwiają zamontowanie i opisanie aparatu. Uchwyt, blok stykowy, tabliczka czy osłona nie są zamienne tylko dlatego, że znajdują się w jednym dziale. Dobierasz je do konkretnego systemu. Akcesoria do aparatury pulpitowej są więc częścią procesu kompletowania, a nie obowiązkową listą dodatków do każdego zakupu.

8. Od zadania operatora do właściwej kategorii

Wróćmy do naszego taśmociągu. Wiemy już, co ma zrobić operator i jakie sygnały przewiduje sterowanie. Teraz zamieniamy te wymagania na listę produktów z działu aparatury sterowniczej i sygnalizacyjnej.

Jeżeli potrzebna jest zmiana kierunku, najpierw ustal, jakie polecenie ma wydawać operator: utrzymywany wybór kierunku czy ruch tylko podczas przytrzymania. To rozstrzyga o pozycjach stabilnych lub samopowrocie przełącznika. Potrzebne styki i ich sekwencję wyznacza dokumentacja sterowania. Nie wystarczy dopisać LEWO–PRAWO na dowolnym przełączniku. W podstawowym przykładzie taśmociągu nie potrzebujemy nawrotu.

Kompletny aparat czy osobne części?

Gdy zaczynasz od zera, sprawdź najpierw aparat kompletny. Jego karta powinna określać działanie, zawarte styki lub źródło światła i sposób montażu. „Kompletny” nie musi oznaczać dołączonej tabliczki opisowej.

Przy kompletacji modułowej zapisz każdą potrzebną część: główkę lub napęd, zgodny adapter i bloki stykowe. Dla podświetlenia dochodzi moduł świetlny, a przy module bez źródła także właściwa żarówka lub inne dopuszczone źródło. Część tych funkcji może być połączona w jednym numerze katalogowym. Zanim dodasz pozycję do koszyka, sprawdź, czy nie jest już zawarta w wybranym zestawie.

Elementy do składania znajdziesz w akcesoriach do aparatury pulpitowej, w tym w stykach do aparatury pulpitowej i modułach świetlnych. W rodzinach Siemens SIRIUS ACT, Schneider Electric Harmony, ABB Modular/Compact i Lovato Platinum dobieraj części dopuszczone do współpracy przez producenta. Wspólna marka i ta sama średnica otworu nie potwierdzają zgodności różnych serii.

Z jakimi danymi przejść do filtrów?

1. Funkcja: przycisk, przełącznik, lampka czy potencjometr; działanie po puszczeniu i potrzebne pozycje.
2. Obwód elektryczny: wymagane NO/NC, napięcie i rzeczywisty prąd odbiornika; dla potencjometru wymagania wejścia. Brak tych danych oznacza konieczność uzupełnienia dokumentacji przed wyborem modelu.
3. Montaż: otwór i grubość płyty, miejsce za panelem, zgodny system mocowania, warunki otoczenia i wymagany stopień ochrony.
4. Wyposażenie: komplet albo lista brakujących części, zaciski śrubowe lub sprężynowe, podświetlenie i tabliczka z opisem.

Dla START potrafimy już zapisać wymaganie: przycisk chwilowy z samopowrotem, 1NO do wejścia sterownika 24 V DC, w serii zgodnej z pozostałym pulpitem. Do wskazania numeru katalogowego uzupełniamy prąd wejścia i warunki montażu, a następnie sprawdzamy kartę konkretnego aparatu. Taki zapis prowadzi do właściwej części oferty i pokazuje, czego jeszcze nie wiemy.

Zatrzymanie awaryjne dobieramy do ustalonej funkcji bezpieczeństwa. W tym przeglądzie wyjaśniliśmy jego rolę i sposób rozpoznania; nie zakładamy, że zakup czerwonego grzybka zamyka dobór całego układu. Wszystkie omawiane rodzaje elementów znajdziesz w kategorii aparatura sterownicza i sygnalizacyjna.
