Jak dobrać przycisk zatrzymania awaryjnego? Grzybek, styki i kompletacja

Przycisk zatrzymania awaryjnego pozwala człowiekowi szybko wydać polecenie zatrzymania maszyny, gdy zauważy zagrożenie. Zwykle rozpoznajemy go po czerwonym grzybku na żółtym tle. Do zakupu potrzebujemy jednak czegoś więcej niż odpowiedniego koloru: właściwego mechanizmu, styków, mocowania i zgodności z układem bezpieczeństwa maszyny.

Przejdziemy przez te decyzje na przykładzie przycisku na pulpicie przy stanowisku pakowania. Pokażemy, czym różni się komplet od samego napędu, porównamy rozwiązania Siemens, ABB, Schneider Electric i Lovato oraz przełożymy wymagania na filtry w Elektrogiełdzie.

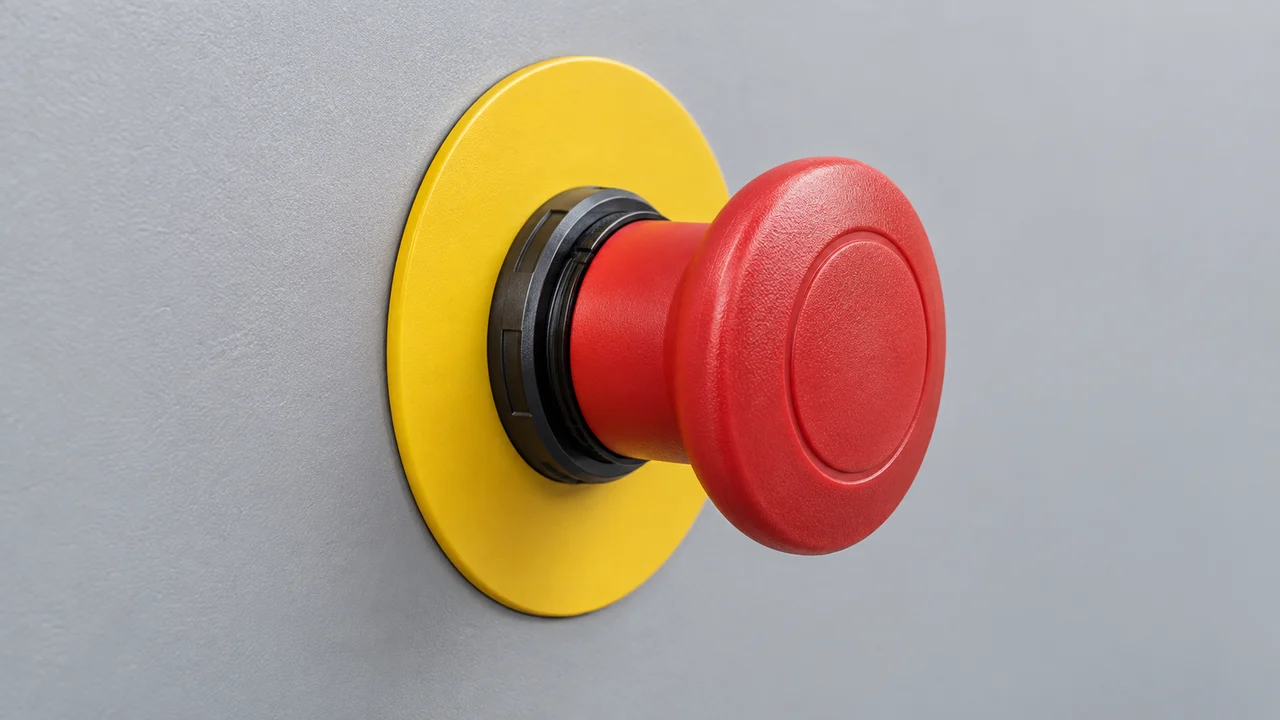

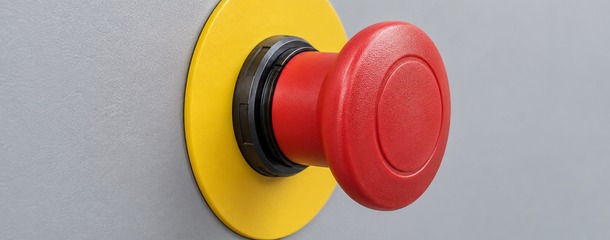

Ilustracja poglądowa wygenerowana z pomocą AI. Nie przedstawia konkretnego modelu producenta.

1. Zwykły STOP, przycisk grzybkowy i E-STOP — to nie są trzy nazwy tego samego

Operator kończy partię pakowania i naciska STOP. To zwykłe zatrzymanie przewidziane w codziennej obsłudze. W innej sytuacji zauważa niebezpieczne zdarzenie i potrzebuje natychmiast dostępnego polecenia zatrzymania awaryjnego. Do tego służy E-STOP. Nie trzeba najpierw szukać odpowiedniego ekranu ani wybierać trybu pracy.

W nazwach handlowych spotkasz także „przycisk bezpieczeństwa” i „wyłącznik bezpieczeństwa”. Traktuj je jako wskazówkę do wyszukiwania; przeznaczenie potwierdź w dokumentacji. Rozróżnienie zatrzymania i wyłączania awaryjnego objaśnia Schneider Electric w informacji technicznej o E-STOP.

Przycisk wydaje polecenie. Odpowiedni układ bezpieczeństwa musi je odebrać i doprowadzić maszynę do przewidzianego bezpiecznego stanu. Nie uzyskujemy tej funkcji przez samo umieszczenie czerwonego grzybka na pulpicie. Zatrzymanie awaryjne uzupełnia pozostałe środki ochronne — nie zastępuje osłon.

2. Co ma się wydarzyć po naciśnięciu i odblokowaniu?

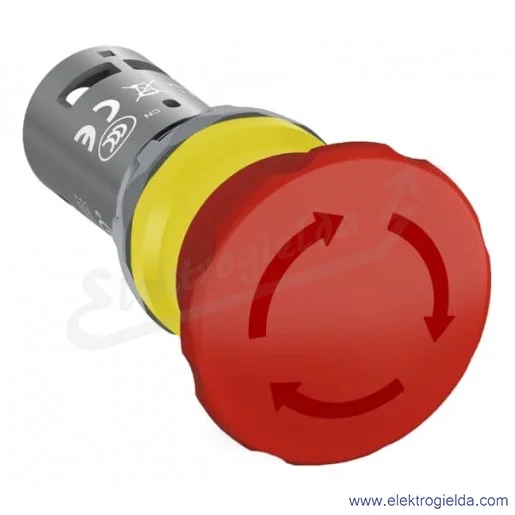

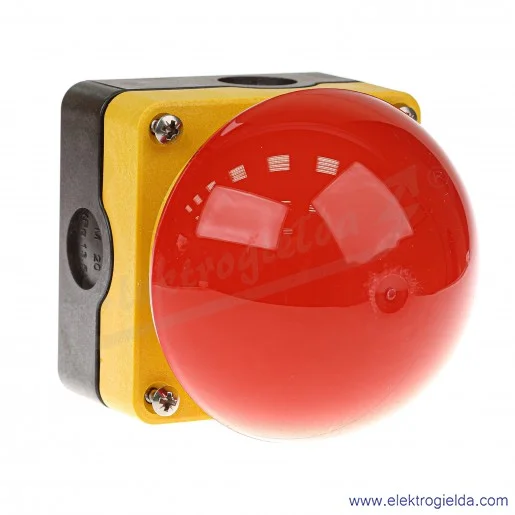

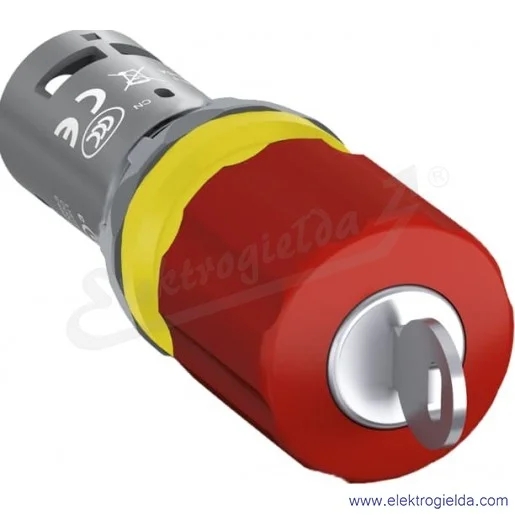

Wyobraź sobie, że naciskasz grzybek i natychmiast cofasz rękę. Polecenie zatrzymania musi pozostać aktywne. Dlatego przycisk awaryjny zatrzaskuje się i wymaga celowego odblokowania. W zależności od wykonania trzeba go obrócić, wyciągnąć lub użyć klucza. Sposób zwalniania dobieramy do organizacji obsługi; klucz nie sprawia sam w sobie, że cała funkcja jest bezpieczniejsza.

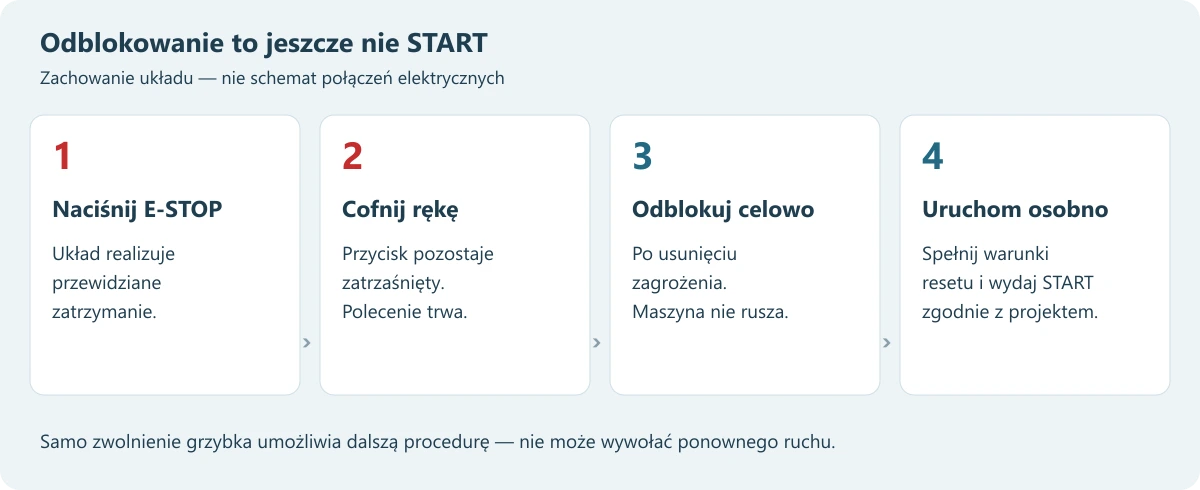

Schemat zachowania, nie schemat okablowania. Dokładny przebieg zatrzymania i ponownego uruchomienia określa projekt maszyny.

Odblokowanie grzybka nie może samo uruchomić maszyny. Przywraca możliwość jej uruchomienia po spełnieniu wymaganych warunków. Jeśli projekt przewiduje osobny reset układu bezpieczeństwa, wykonuje się go zgodnie z tym projektem; nie należy utożsamiać go z poleceniem START. Zasady podtrzymania polecenia i odblokowania znajdziesz w polskim tekście dyrektywy maszynowej, załącznik I, pkt 1.2.4.3.

Czerwony grzybek, żółte tło i dostępne miejsce

Dla ręcznego przycisku zatrzymania awaryjnego przewidujemy czerwony element uruchamiający i żółte tło. Jeśli płyta pulpitu jest szara, dobieramy odpowiednią żółtą podkładkę lub oznaczenie. Nie zakładaj, że jest w pudełku z przyciskiem. Grzybek musi być dobrze widoczny i łatwo dostępny; sąsiednie elementy, ramka czy osłona nie mogą utrudniać jego użycia. Zasady kolorystyczne i wymagania dla E-STOP opisuje również katalog ABB — kolory elementów sterowniczych, strona drukowana 190.

Trzy normy, trzy różne pytania

• PN-EN ISO 13850: jak zaprojektować funkcję zatrzymania awaryjnego? Pomaga rozumieć zachowanie i rolę E-STOP.
• PN-EN 60947-5-5: jakie wymagania dotyczą elektrycznego urządzenia zatrzymania awaryjnego z mechanicznym zatrzaskiwaniem? Tego odniesienia szukamy w dokumentacji aparatu. Trzeba uwzględnić właściwe zmiany do normy, m.in. A2.
• PN-EN 60204-1: jak przycisk i jego obwód wpisują się w wyposażenie elektryczne maszyny? Sam dobór główki i styków nie rozstrzyga wymagań dla całego układu.

Odnośniki PKN prowadzą do oficjalnych kart norm, nie do ich pełnego bezpłatnego tekstu. W praktyce dobór łączy wymagania projektu z aktualną dokumentacją konkretnego producenta — nie wystarczy dopasować numer normy w opisie handlowym.

3. Parametry dobieraj w tej kolejności

Najpierw funkcja i styki: NC, wymuszone otwarcie, liczba torów

NC to styk normalnie zamknięty. Przy odblokowanym, nienaciśniętym przycisku przewodzi; naciśnięcie otwiera obwód. Wymuszone otwarcie oznacza mechaniczne doprowadzenie do rozwarcia styku przez ruch napędu, zgodnie z wymaganiami dla tego wykonania. To cecha zadeklarowana przez producenta, a nie automatyczna właściwość każdego bloku z napisem NC. Przykładowo karta Harmony podaje „positive opening” według IEC 60947-5-1, załącznik K: dokumentacja kompletnego przycisku XB5.

Jeżeli projekt wymaga dwóch oddzielnych torów NC, wybieramy 2NC. Zestaw 1NO + 1NC ma również dwa styki, ale nie spełnia tego samego wymagania: NO jest normalnie otwarty. Dodatkowy styk NO może służyć do sygnalizacji, jeśli tak przewidziano w projekcie.

Dwa styki NC nie określają poziomu bezpieczeństwa maszyny. O osiąganej niezawodności funkcji decydują również połączenia, diagnostyka, urządzenie oceniające sygnały, elementy wykonawcze i sposób ich nadzorowania. Liczbę kanałów oraz wymagany poziom PLr lub SIL ustala projektant na podstawie oceny ryzyka. Przycisk dobieramy do tych wymagań.

Następnie warunki elektryczne

Styk mechaniczny nie wytwarza własnego napięcia. Może przełączać obwód zasilany z zewnątrz, ale tylko w granicach podanych przez producenta. Dlatego zapis „styk bezpotencjałowy” nie oznacza dowolnego napięcia ani dowolnego prądu.

• Dla wejścia układu bezpieczeństwa sprawdź napięcie, prąd wejściowy i wymagania dotyczące kontaktu. Przy małym prądzie istotna jest niezawodność przełączania małych sygnałów. Sama wysoka wartość dopuszczalnego prądu nie wystarcza.
• Dla przełączanego obciążenia sprawdź właściwe napięcie i kategorię użytkowania, np. AC-15 lub DC-13, jeśli dotyczą zastosowania. Prąd cieplny Ith nie jest uniwersalną zdolnością łączeniową dla każdej cewki.
• Dla wersji podświetlanej osobno dobierz zasilanie źródła światła. Napięcie izolacji styku nie jest napięciem LED.

Jeśli nie znasz parametrów wejścia, najpierw odczytaj je z dokumentacji urządzenia, do którego trafią sygnały. Przycisku nie zatwierdza się elektrycznie tylko dlatego, że na obu urządzeniach pojawia się „24 V”.

Na końcu mechanika i środowisko — żeby komplet dało się rzeczywiście zamontować

4. Gotowy komplet czy rozwiązanie modułowe? Porównanie producentów

Komplet pozwala zamówić uzgodniony zestaw pod jednym numerem. Rozwiązanie modułowe daje wybór styków i przyłączy, ale trzeba sprawdzić wszystkie połączenia mechaniczne. W obu przypadkach żółte tło, dodatkowe oznaczenie lub obudowa mogą być oddzielnymi pozycjami.

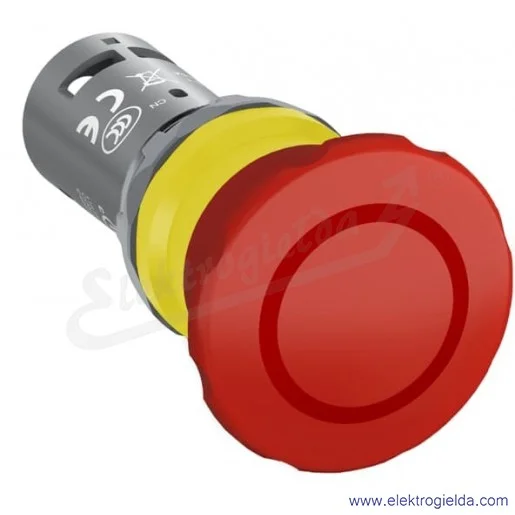

Porównanie dotyczy sposobu zakupu i obsługi, a nie pełnej zamienności. Wspólne „40 mm, obrót, 2NC” nie gwarantuje jednakowej głębokości, przyłączy czy parametrów elektrycznych. Źródła: Siemens — karta kompletu, ABB — karta Compact, Schneider — karta XB5, Lovato — polski katalog, strona drukowana 8-26 / strona PDF 27.

ABB Modular: swoboda kompletacji ma konkretne granice

ABB ma również wykonania modułowe. Przykładem napędu jest MPET4-10R, a uchwytu — MCBH-00. Nie wolno jednak zakładać, że dowolny uchwyt pasujący do innych przycisków tej serii będzie dopuszczony do E-STOP.

W instrukcji kompletacji ABB Modular dla zatrzymania awaryjnego producent wskazuje uchwyt trzymiejscowy i dopuszczone bloki MCB. Wyklucza uchwyt pięciomiejscowy oraz bloki mikrołączników MCBL. To dobry przykład, dlaczego przy E-STOP sprawdzamy tabelę dopuszczonych kombinacji, a nie tylko średnicę montażową.

Co daje pozostanie przy jednej rodzinie?

Łatwiej utrzymać wspólne części zamienne, narzędzia montażowe i sposób oznaczania. To praktyczna korzyść przy kilku pulpitach lub częstym serwisie. Nie ma jednak uniwersalnej liczby przycisków, od której jedna marka „zaczyna się opłacać”. Porównuj koszt kompletnego punktu sterowniczego, dostępność potrzebnych wersji i części zapasowych. Elementów różnych producentów nie traktuj jako zgodnych tylko dlatego, że wszystkie są opisane jako 22 mm.

5. Przykład: dobieramy przycisk do pulpitu przy stanowisku pakowania

To przykład dydaktyczny z jawnymi założeniami. Projektant określił już sposób zatrzymania maszyny i wymagania dla układu bezpieczeństwa. Naszym zadaniem jest dobrać element na pulpit, nie wyznaczyć poziom bezpieczeństwa na podstawie samej nazwy stanowiska.

Wariant A: komplet Siemens i osobna podkładka

Dlaczego ten wariant pasuje do założeń? Ma wymaganą główkę, sposób odblokowania, dwa NC i wymuszone otwarcie. Dokumentacja podaje otwór 22,3 mm z tolerancją +0,4 mm. To konkretna wskazówka wykonawcza, której nie zastępuje ogólne „22 mm” z nazwy rodziny. Podkładka uzupełnia brakujące żółte tło. Jej parametry potwierdza karta akcesorium Siemens.

Co zamyka dobór elektryczny? Odczyt prądu rzeczywistego wejścia i porównanie z parametrami przełączania małych sygnałów. Karta kompletu Siemens podaje dane niezawodności m.in. dla 17 V / 5 mA oraz 5 V / 1 mA. Są to warunki podanych danych, nie uniwersalny próg dla każdego układu. Nie zastępuj tej kontroli wartością prądu cieplnego 10 A. W tym przykładzie wybieramy wyposażenie pulpitu; zgodność z konkretnym urządzeniem oceniającym sygnały musi jeszcze zostać zatwierdzona w projekcie.

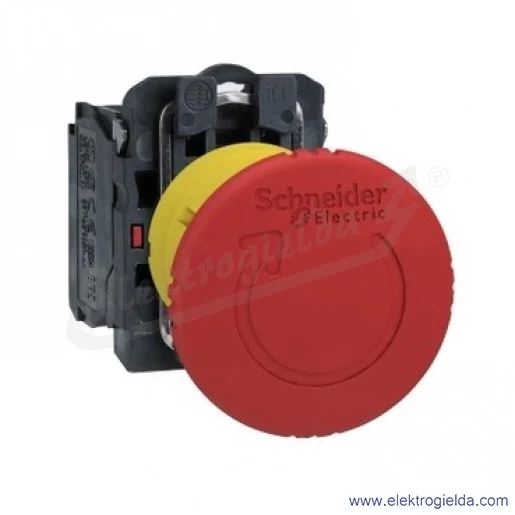

Wariant B: Harmony XB5 — komplet albo dwie części

Możesz zamówić XB5AS8444 albo złożyć jego konfigurację z główki ZB5AS844 i korpusu ZB5AZ104. Korpus zawiera mocowanie i dwa NC; nie jest pustą podstawą. Taką kompletację podaje oficjalna tabela kompletów Schneider.

To dwie alternatywne drogi zakupu aparatu. Nie zamawiaj równocześnie kompletu i jego głównych części, chyba że celowo kupujesz zapas. Żółte oznaczenie pozostaje osobnym akcesorium: karta oznaczenia Schneider. Jeśli potrzebujesz zacisków sprężynowych, istnieje korpus ZB5AZ1045. Zmiana przyłącza wymaga sprawdzenia karty tego wariantu; nie dopisujemy jej automatycznie do specyfikacji kompletu śrubowego.

Wariant C: Lovato Platinum — policz główkę, uchwyt i styki osobno

Dla konfiguracji z dwoma NC, zaciskami śrubowymi i montażem za płytą punkt wyjścia stanowią: 1 × LPCB6644, 1 × LPXAU120 oraz 2 × LPXC01. Główka uruchamia mechanizm, uchwyt mocuje bloki, a każdy z wymienionych bloków daje jeden NC. Dwa bloki dają dwa tory NC. Nie należy zastępować ich blokami do montażu na dnie kasety tylko dlatego, że mają identyczną funkcję elektryczną.

Kompletację panelową opisuje polski katalog Lovato, strona 8-26. Lista tych czterech sztuk nie zawiera żółtego tła: trzeba je zapewnić na pulpicie lub dobrać odpowiednie oznaczenie. Podobnie jak w pozostałych wariantach sprawdź warunki elektryczne i montażowe przed zatwierdzeniem zamówienia.

Co wybieramy w tym scenariuszu? Jeśli pulpit jest już oparty na SIRIUS ACT i karta montażowa odpowiada wykonanej płycie, wariant A pozwala zamówić aparat i tło pod dwoma numerami. Gdy standardem zakładu jest Harmony lub Platinum, nie ma powodu zmieniać rodziny wyłącznie dlatego, że inny producent ma podobny grzybek. Dobór kończymy zgodnością z projektem, nie samą liczbą elementów w koszyku.

6. Jak znaleźć przycisk awaryjny na elektrogielda.com?

Najpierw wybierz właściwą kategorię. W Przyciskach bezpieczeństwa kompletnych szukasz aparatu z określoną konfiguracją styków. W Napędach przycisków bezpieczeństwa wybierasz część naciskaną przez operatora; uchwyt i styki mogą wymagać osobnego zakupu.

Ścieżka dla kompletnego przycisku z naszego przykładu

1. W kategorii kompletów ustaw „Liczba styków rozwiernych” → 2.
2. Wybierz „Sposób odblokowania” → „Mechanizm obrotowy”.
3. Dodaj „Średnica grzybka [mm]” → 40.

Otwórz tę kombinację filtrów. Podczas sprawdzenia obejmowała m.in. XB5AS8444. Dalsze zawężenie wykonaj według producenta, otworu, przyłączy i warunków środowiska. Dwa NC nie wykluczają dodatkowego NO — przeczytaj pełną konfigurację produktu.

Nie każdy model ma uzupełnione wszystkie pola filtrów. Jeżeli znasz numer z tabeli producenta, a nie widzisz produktu po zawężeniu, usuń część filtrów albo wpisz numer katalogowy w wyszukiwarce sklepu. Brak produktu w takim wyniku nie dowodzi, że nie ma wymaganej cechy.

Ścieżka dla samego napędu

W kategorii napędów pomocne są filtry „Producent”, „Kolor przycisku”, „Średnica grzybka [mm]”, „Średnica otworu [mm]”, „Sposób odblokowania” oraz „Możliwość podświetlenia”. Liczbę NC ustalisz dopiero, wybierając zgodne bloki lub gotowy korpus ze stykami. Nie szukaj dwóch NC w samej plastikowej lub metalowej główce.

Końcowa kontrola odbywa się na karcie producenta: funkcja zatrzymania awaryjnego, dopuszczona kompletacja, wymuszone otwarcie, elektryka i montaż. Filtry skracają listę produktów, lecz nie zastępują tej kontroli.

7. Co sprawdzić, zanim uznamy dobór za zakończony?

• Zakres dostawy: mamy główkę, właściwe mocowanie, wymaganą liczbę styków i żółte tło; nie zdublowaliśmy części kompletu.
• Mechanikę: otwór, grubość płyty, miejsce na akcesoria i przewody, dokręcenie oraz pewne osadzenie bloków odpowiadają instrukcji.
• Elektrykę: wybrane styki odpowiadają parametrom wejść i sposobowi nadzorowania określonemu w projekcie.
• Dostępność: przycisk jest widoczny i osiągalny z przewidzianego miejsca obsługi.
• Działanie całej funkcji: podczas walidacji sprawdza się reakcję maszyny na naciśnięcie, utrzymanie polecenia i brak samoczynnego ponownego uruchomienia po odblokowaniu.

Na tym kończy się wybór elementów pulpitowych, a zaczyna sprawdzenie ich pracy w konkretnej maszynie. Do szukania aparatu użyj kategorii kompletów; do samodzielnego składania punktu sterowniczego — kategorii napędów.
