Adapter montażowy przycisku: jak dobrać uchwyt, policzyć styki i zostawić miejsce na LED?

Na drzwiach szafy widzisz jeden przycisk. Za drzwiami może on uruchamiać kilka niezależnych obwodów, a dodatkowo świecić. Elementem, który spina tę konstrukcję, jest adapter montażowy, nazywany też uchwytem lub podstawą mocującą. Łączy napęd przycisku z odpowiednimi blokami stykowymi i modułem podświetlenia.

Dobór zaczyna się od trzech informacji: jaki masz napęd, ile torów NO/NC potrzebuje obwód i czy przycisk ma być podświetlany. Dopiero później wybierasz uchwyt i rozmieszczenie modułów. Poniżej przechodzimy tę drogę na przykładach Siemens SIRIUS ACT, ABB, Lovato Platinum i Schneider Electric Harmony.

W tym poradniku

• 1. Najpierw ustal, jakiego adaptera potrzebujesz
• 2. Trzy miejsca, sześć styków i pięć elementów — co właściwie liczymy?
• 3. Siemens SIRIUS ACT: zwykły uchwyt, uniwersalny i metalowy
• 4. ABB: trzy miejsca nie oznaczają tego samego co pięć
• 5. Lovato Platinum: LPC, LPS i znaczenie rodzaju bloków
• 6. Schneider Electric: XB4 i XB5, lecz limit zależy od główki
• 7. Jak przejść od zadania do listy części?
• 8. Co sprawdzić podczas montażu?
• 9. Co w tym doborze wynika z norm?
• 10. Z czym przejść do wyboru produktu?

1. Najpierw ustal, jakiego adaptera potrzebujesz

Wyobraź sobie wymianę przycisku na pulpicie mieszalnika. Główka jest sprawna, ale chcesz dołożyć osobny sygnał do sterownika. Szukasz części, która utrzyma dodatkowy blok za istniejącym napędem. Potrzebujesz uchwytu do modułów danej serii.

W kategorii akcesoriów możesz spotkać również adaptery o innym zadaniu. Pierścień redukcyjny umożliwia osadzenie mniejszego aparatu w większym otworze. Wspornik na szynę DIN zmienia miejsce montażu. Żaden z nich sam przez się nie zwiększa dopuszczalnej liczby styków za główką.

Zacznij więc od pełnego oznaczenia napędu, np. rodziny 3SU1, ABB Modular, Lovato LPC/LPS lub Harmony XB4/XB5. Wspólna średnica montażowa 22 mm nie jest potwierdzeniem zgodności części różnych systemów. Wybieraj zestaw wskazany przez producenta, a przy wymianie starego elementu porównaj również serię i wykonanie.

Jeżeli kompletujesz pierwszy przycisk, wcześniej warto przejść przez dobór przycisku sterowniczego 22 mm. Tutaj skupiamy się na jego mocowaniu i rozbudowie.

2. Trzy miejsca, sześć styków i pięć elementów — co właściwie liczymy?

To trzy różne wielkości. Miejsce montażowe jest pozycją w uchwycie. Blok stykowy jest fizyczną częścią, którą montujesz. Tor stykowy jest obwodem NO lub NC wewnątrz tego bloku. Jeden blok może zawierać jeden tor, np. 1NO, albo dwa, np. 1NO+1NC.

Wyobraź sobie uchwyt z trzema kolumnami: lewą, środkową i prawą. Jeżeli dany system dopuszcza dwa pojedyncze bloki jeden za drugim, w każdej kolumnie powstają dwa poziomy. Wtedy obliczenie wygląda tak: 3 kolumny × 2 pojedyncze bloki = 6 bloków i 6 torów.

Podświetlenie zmienia układ. Jeżeli moduł LED zajmuje środek i nie można za nim dołożyć styku, pozostają dwie boczne kolumny: 2 × 2 pojedyncze bloki + 1 LED = 4 tory stykowe i 5 fizycznych modułów. Do tych pięciu nie wliczamy uchwytu ani główki.

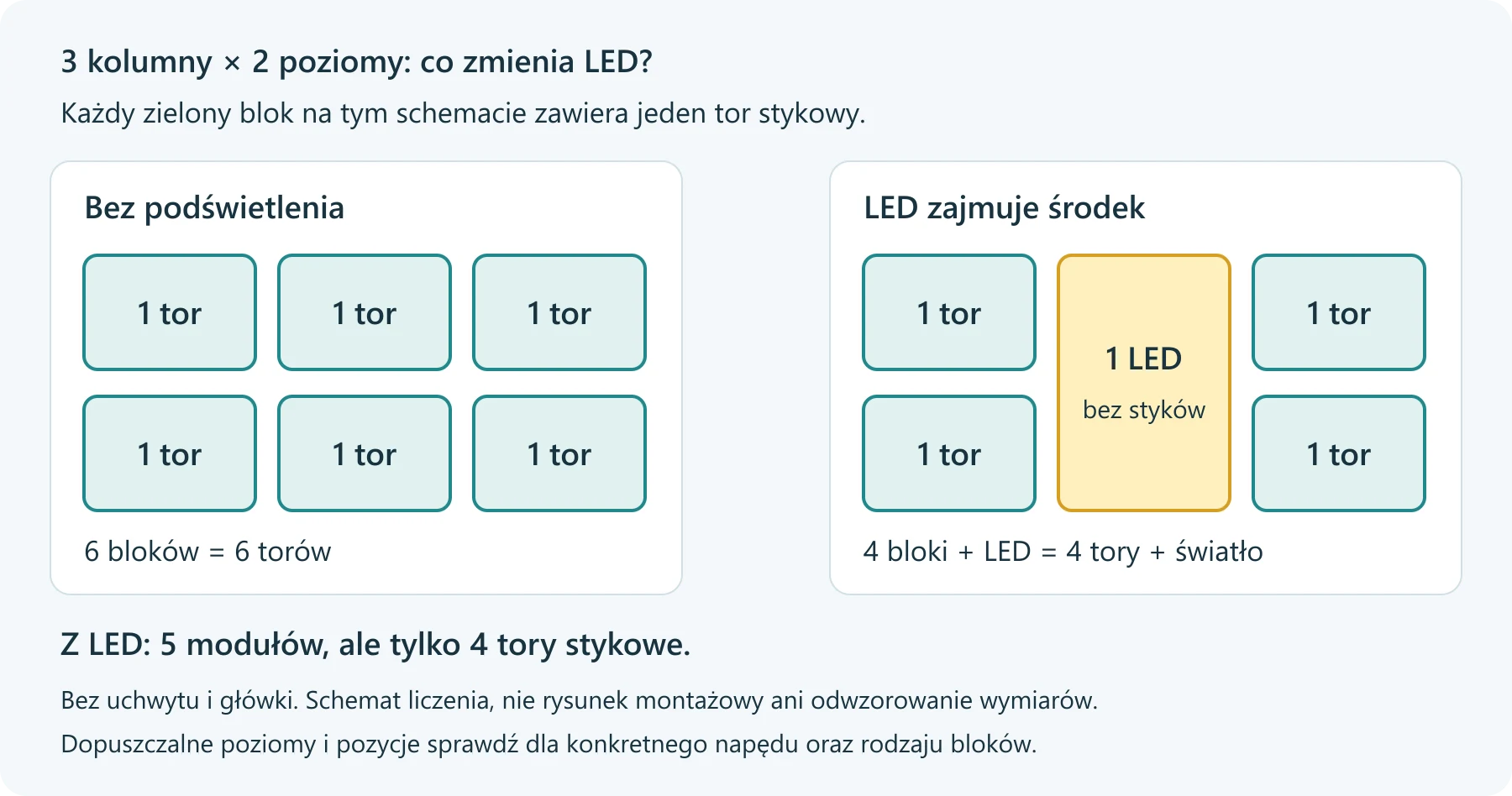

Schemat poglądowy: wariant z pojedynczymi blokami. Nie jest instrukcją montażu żadnej serii.

To wyjaśnienie sposobu liczenia, a nie reguła dla wszystkich przycisków. Poniższe konfiguracje mają określone warunki zastosowania. Szczególnie ważne: blok podwójny nie zawsze zajmuje tyle miejsca co pojedynczy i nie zawsze można dołożyć za nim następny.

3. Siemens SIRIUS ACT: zwykły uchwyt, uniwersalny i metalowy

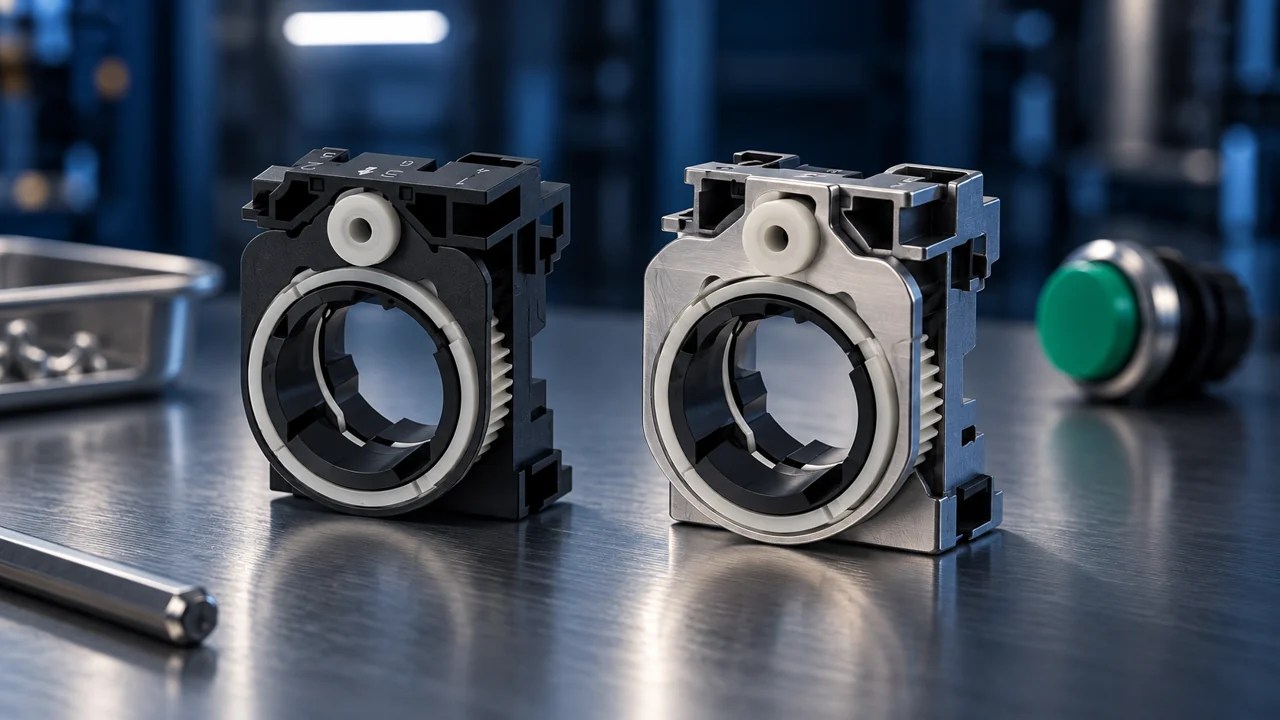

W tych uchwytach trzeba oddzielić materiał samego uchwytu od wykonania napędu, z którym wolno go połączyć. Siemens publikuje takie zestawienie w polskiej broszurze SIRIUS ACT. Dla standardowych napędów wskazuje następujące kombinacje:

Źródło zgodności: Siemens: polska broszura, „Uchwyty i bloki styków/LED”, s. 9. Materiał i wyposażenie potwierdzają karty 3SU1550-0AA10-0AA0 oraz 3SU1510-0AA10-0AA0. To puste mocowania: styki i LED dobiera się osobno.

Praktycznie: do standardowego napędu z tworzywa masz kilka dopuszczonych możliwości. Przy przejściu na napęd metalowy podstawowy 3SU1500 odpada. Sam podział cenowy na wykonanie ekonomiczne i droższe nie opisuje tej różnicy. Z kolei 3SU1550 i 3SU1510 mają w tabeli zgodności te same zastosowania, ale różnią się konstrukcją i materiałem. Tabela dotyczy wskazanych rodzin; specjalne napędy, np. z kluczem ID, wymagają sprawdzenia własnej instrukcji. „Uniwersalny” oznacza zgodność wewnątrz SIRIUS ACT, nie między markami.

Czy uchwyt czteromiejscowy jest tylko do 30 mm?

Nie. W tej samej tabeli producent przypisuje 3SU1500-0BA10-0AA0 do napędów z tworzywa 22 mm, a metalowy 3SU1550-0BA10-0AA0 do odpowiednich wykonań 22 i 30 mm. Siemens: zestawienie uchwytów, s. 9.

Wersja czteromiejscowa jest przeznaczona do przełączników o czterech położeniach i przełączników współrzędnościowych, czyli joysticków. Nie jest sposobem na dodanie czwartej pozycji do dowolnej główki przycisku. Rozmieszczenie modułów musi odpowiadać mechanizmowi konkretnego napędu. Siemens: karta uchwytu czteromiejscowego.

Ile modułów można zamontować?

W montażu na płycie czołowej uchwyt trzymiejscowy umożliwia konfigurację do 6 pojedynczych bloków, po dwa w pozycji, lub 3 bloków dwutorowych. Przy centralnym LED zostają dwie pozycje stykowe: do 4 pojedynczych bloków + 1 LED albo 2 dwutorowe + 1 LED. Oba ostatnie warianty dają cztery tory, lecz odpowiednio pięć albo trzy moduły. Nie montuje się bloku dwutorowego za jednotorowym. Dobór trzeba jeszcze sprawdzić dla konkretnego napędu; limitu zwykłego przycisku nie przenosimy na E-STOP. Siemens: podręcznik SIRIUS ACT, rozdziały 4.5 i 8.1, konfiguracje na s. 42.

Dobry przykład rozróżnienia modułu i toru to 3SU1501-1AG40-1LA0. Ten podzespół zawiera dwa bloki 1NO+1NC oraz zielony LED 6–24 V AC/DC. Wynik: 2NO + 2NC oraz jedno podświetlenie. To uchwyt już wyposażony, więc przy takim zapotrzebowaniu nie dodajesz ponownie pustego uchwytu i tych samych modułów. Główkę dobiera się oddzielnie. Siemens: skład podzespołu.

Czy tylko metalowy uchwyt zapewnia połączenie ochronne?

Nie. Siemens przewiduje tę funkcję również dla uchwytu uniwersalnego. Przy metalowym napędzie i przewodzącej płycie połączenie może być realizowane przez śrubę mocującą. Sam wygląd metalu nie potwierdza jednak skuteczności połączenia. Siemens: podręcznik SIRIUS ACT, montaż i uziemienie uchwytów, s. 197–198.

Przy metalowym napędzie w nieprzewodzącej płycie instrukcja wymaga przewodu ochronnego, właściwej śruby i końcówki oczkowej. Dla uniwersalnego uchwytu trzymiejscowego oraz metalowego od E04 wskazuje 3SU1950-0KK80-0AA0; dla metalowego trzymiejscowego do E03 i metalowego czteromiejscowego — 3SU1910-0KK80-0AA0. Śrubę zamawia się osobno. Skuteczność ochrony trzeba sprawdzić. Siemens: podręcznik, s. 198.

Dlatego przy wymianie uchwytu odczytaj także jego wykonanie E, jeżeli decyduje ono o doborze akcesorium. „Metalowy przycisk w plastikowej skrzynce” jest informacją potrzebną przy kompletowaniu zamówienia, a nie dopiero podczas okablowania.

4. ABB: trzy miejsca nie oznaczają tego samego co pięć

MCBH-00, 1SFA611605R1100 jest uchwytem trzymiejscowym. ABB dopuszcza na takim uchwycie dwa poziomy bloków; MCBH5-00, 1SFA611601R1100, jest pięciomiejscowy, ale dopuszcza jeden poziom. Nie wyliczamy więc jego pojemności jako „5 × 2 = 10”. Rozmieszczenie musi odpowiadać również funkcji napędu, szczególnie przełącznika. ABB: katalog, s. 44 i część „Technical data”.

Najbardziej jednoznaczny przykład daje osobna instrukcja ABB dla grzybków MPE i MPM:

W tych zastosowaniach ABB wyklucza uchwyt MCBH5-00 oraz bloki mikroprzełączników MCBL. Więcej miejsc lub podobna nazwa części nie oznaczają dopuszczenia do zatrzymania awaryjnego. ABB: instrukcja konfiguracji MPE/MPM, s. 1–2.

Praktyczny wniosek: jeżeli serwisujesz istniejący grzybek ABB, zamówienie zacznij od oznaczenia jego napędu. Samo zapotrzebowanie „uchwyt na sześć styków” jest niewystarczające. Powyższa tabela opisuje dopuszczalne wyposażenie mechaniczne; liczba kanałów i sposób wykorzystania NC wynikają z projektu funkcji bezpieczeństwa.

5. Lovato Platinum: LPC, LPS i znaczenie rodzaju bloków

LPXAU120 służy do serii LPC z tworzywa. LPXAU120M jest adapterem do metalowej LPS 22 mm i płaskiej metalowej LPF 30 mm. Rodziny bloków LPXC i podświetlenia LPXL są wspólne dla tych systemów, ale sam adapter dobiera się do napędu. Lovato: oficjalne potwierdzenie zgodności modułów.

Poniższe liczby dotyczą wskazanych przycisków i bloków z zaciskami śrubowymi montowanych na adapterze za panelem:

Źródło: polski katalog Lovato — początek zestawienia na s. 8-6; dalsze tabele: 8-12, 8-24, 8-30 i 8-39. Nie przenoś tych limitów na zaciski sprężynowe, Faston ani montaż w obudowie LPZ; mają własne warunki.

Bloki podwójne LPXC11, LPXC20 i LPXC02 pozwalają uzyskać odpowiednio 1NO+1NC, 2NO lub 2NC w gabarycie odpowiadającym pojedynczemu elementowi. To może pomóc, gdy za płytą jest mało miejsca. Nie oznacza jednak, że wolno podwoić liczbę torów każdej konfiguracji. Lovato: opis bloków podwójnych.

Różni się też mocowanie. W LPC napęd przytrzymuje nakrętka, a LPXAU120 zatrzaskuje się z tyłu. Dla LPS/LPF mocowanie wykorzystuje LPXAU120M i dwie śruby. Lovato: budowa i montaż Platinum, s. 2.

Przykładowo: do panelu potrzebujesz chwilowego sygnału w dwóch odrębnych obwodach i lampki potwierdzającej stan. Zapis „1NO + 1NC + LED” jest punktem wyjścia do doboru. Jeżeli później zmienisz funkcję główki na push-push, wróć do wiersza dla przycisku dwustanowego. Nie wystarczy zostawić poprzednich bloków tylko dlatego, że pasują do adaptera.

6. Schneider Electric: XB4 i XB5, lecz limit zależy od główki

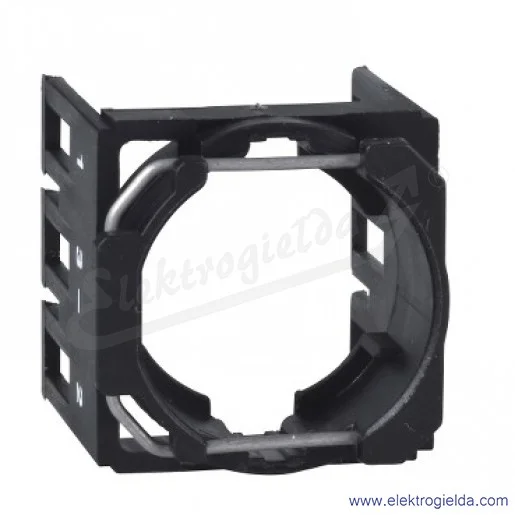

W Harmony dobierasz ZB4BZ009 do XB4 albo ZB5AZ009 do XB5. Wspólny format pulpitu nie czyni tych mocowań zamiennymi.

Dla standardowych, odpowiednio zestawionych bloków Schneider podaje następujące limity:

Podwójny blok w tym systemie zajmuje dwa poziomy: konfiguracja z trzema podwójnymi i trzema pojedynczymi blokami daje dziewięć torów, mimo sześciu fizycznych bloków. Schneider Electric: dopuszczalna liczba bloków XB4/XB5.

W katalogu XB4 dla wskazanych główek E-STOP ZB4BT…/ZB4BS… pokazano maksymalnie cztery tory. Przełączniki obrotowe mają dodatkowo konfiguracje zależne od pozycji i sposobu naciskania bloków. Nie przenoś do nich dziewięciu styków zwykłego przycisku. Specjalne bloki do łączenia większych obciążeń mają osobne, nierozbudowywalne konfiguracje. Schneider: katalog XB4, s. 24–25.

To przydatna kontrola przy rozbudowie: policz tory, sprawdź fizyczne poziomy, a potem sprawdź, czy główka rzeczywiście uruchamia wybrane pozycje. Wolne miejsce za przełącznikiem nie musi być miejscem, w którym zadziała kolejny styk.

7. Jak przejść od zadania do listy części?

Przyjmijmy scenariusz dydaktyczny: modernizujesz zwykły, podświetlany przycisk chwilowy. Projekt wymaga 2NO + 2NC, zielonego światła 24 V DC i montażu na płycie czołowej. Nie jest to zatrzymanie awaryjne. Masz już wybraną rodzinę napędów Siemens SIRIUS ACT z tworzywa.

1. Policz funkcje elektryczne. Potrzebujesz czterech torów, nie czterech przycisków. LED jest osobnym obwodem i nie zastępuje żadnego z tych torów.
2. Wybierz sposób uzyskania torów. Dwa bloki 1NO+1NC dadzą łącznie 2NO+2NC. Dzięki temu nie trzeba osobno zamawiać czterech pojedynczych bloków.
3. Sprawdź gotowy podzespół. Opisany wcześniej 3SU1501-1AG40-1LA0 zawiera właśnie dwa takie bloki, uchwyt i zielony LED, którego zakres obejmuje 24 V DC.
4. Dopasuj główkę. Musi być podświetlana, chwilowa i zgodna z tym podzespołem. Główka niepodświetlana nie stanie się lampką po samym dodaniu LED.
5. Sprawdź przestrzeń i warunki elektryczne. Potwierdź głębokość wraz z przewodami, rozstaw sąsiadujących aparatów oraz obciążenie torów. Napięcie LED 24 V DC nie określa obciążalności styków.

Wynik tego etapu to konkretny podzespół tylnej części przycisku. Żeby zamknąć pełne zamówienie, trzeba jeszcze wskazać numer główki i potwierdzić parametry rzeczywistych obwodów. Dzięki temu wiadomo zarówno, co już zostało dobrane, jak i czego brakuje do kompletnego aparatu.

8. Co sprawdzić podczas montażu?

Najpierw porównaj rysunek montażowy z panelem: średnicę i tolerancję otworu, grubość płyty, położenie elementów zabezpieczających przed obrotem oraz odstępy między aparatami. „22 mm” opisuje rodzinę; nie zastępuje zwymiarowanego rysunku.

Osadź główkę i mocowanie zgodnie z kolejnością dla wybranej serii. Następnie zamontuj bloki we wskazanych pozycjach i poziomach. Rozróżniaj śrubę mocującą uchwyt, śrubę zacisku przewodu i śrubę połączenia ochronnego — nie zakładaj wspólnego momentu dokręcania. W instrukcji szukaj wartości dla wykonywanej właśnie czynności.

Przed uruchomieniem sprawdza się mocowanie, działanie mechaniczne i zgodność przełączeń ze schematem. Po dołożeniu piętra trzeba ponownie ocenić miejsce na przewody i zamykanie drzwi. Prace przy aparatach i okablowaniu wykonuje się po odłączeniu oraz sprawdzeniu braku napięcia, zgodnie z zasadami pracy przy danym urządzeniu.

9. Co w tym doborze wynika z norm?

Norma pomaga określić wymagania dla aparatu i całego układu. Instrukcja producenta określa, jak zbudować dopuszczony zestaw z konkretnych części. Oznaczenie normy nie jest zgodą na dowolną liczbę bloków ani mieszanie systemów.

Linki PKN prowadzą do oficjalnych opisów norm, nie do ich pełnej bezpłatnej treści. Przy projekcie sprawdza się właściwe wydanie i zmiany. Przykładowo PKN wskazuje zastąpienie wydania 60947-5-1 z 2018 r. przez PN-EN IEC 60947-5-1:2026-03; wycofanie wydania z katalogu nie jest tym samym co automatyczna utrata możliwości stosowania go w ocenie zgodności.

Unijny portal Your Europe — Normy w Europie, po polsku wyjaśnia rozróżnienie: wymagania prawne są obowiązkowe, natomiast stosowanie norm jest zasadniczo dobrowolne i stanowi określoną drogę wykazania zgodności. Dlatego w poradniku podajemy praktyczną konsekwencję danego wymagania oraz dokument, który ją uzasadnia.

W przypadku safety sam dobór grzybka i uchwytu nie kończy pracy. Potrzebna jest ocena ryzyka oraz dobór i weryfikacja całej funkcji bezpieczeństwa. Początkujący czytelnik może dzięki temu przewodnikowi prawidłowo rozpoznać części i przygotować kompletację według projektu; nie powinien wyprowadzać kompletnej architektury bezpieczeństwa z maksymalnej liczby styków.

Odnośniki do konkretnych stron PDF zawierają wskazanie strony pliku. Jeżeli czytnik go nie obsługuje, przejdź do numeru wydrukowanego w dokumencie, podanego w opisie odnośnika. Numer strony pliku może różnić się od numeracji katalogowej.

10. Z czym przejść do wyboru produktu?

Zapisz: numer główki → rodzina uchwytu → funkcja chwilowa lub dwustanowa → liczba NO/NC → LED i jego napięcie → rodzaj bloków i zacisków → dopuszczone pozycje → warunki montażu i ochrony. Taki zapis pozwala sprawdzić zamówienie bez zgadywania na podstawie zdjęcia.

Przejdź do adapterów do elementów sterowniczych i sygnalizacyjnych. Jeżeli wybierasz cały pulpit, wróć do przewodnika po przyciskach, przełącznikach i lampkach.
