Jak dobrać lampkę kontrolną do pulpitu? Kolory, napięcie i kompletacja

Lampka kontrolna, nazywana też lampką sygnalizacyjną, przekazuje operatorowi krótką informację: jest zasilanie, urządzenie pracuje, pojawiło się ostrzeżenie albo potrzebna jest konkretna czynność. Dobrze dobrana lampka musi jednocześnie pasować do otworu, współpracować z obwodem elektrycznym i pokazywać zrozumiały stan. Sam wybór koloru oraz napięcia z tytułu produktu nie rozstrzyga wszystkich tych kwestii.

W tym poradniku dobierzemy zieloną lampkę 24 V DC do przykładowego stanowiska. Najpierw ustalimy, co ma potwierdzać. Następnie sprawdzimy napięcie, pobór prądu i montaż, a na końcu porównamy konkretne rozwiązania Siemens, ABB, Schneider Electric oraz Lovato.

W tym poradniku

• 1. Lampka informuje — przycisk wydaje polecenie
• 2. Najpierw nazwij stan, który lampka ma pokazywać
• 3. Co oznaczają kolory lampek na maszynie?
• 4. Lampka kontrolna 24 V czy 230 V? Sprawdź AC, DC i zakres pracy
• 5. Przykład doboru: zielona lampka „GOTOWOŚĆ”
• 6. Cztery gotowe rozwiązania 24 V AC/DC
• 7. Montaż i warunki otoczenia
• 8. Jak filtrować lampki kontrolne?

1. Lampka informuje — przycisk wydaje polecenie

Zwykła lampka nie ma funkcji przycisku. Jej naciśnięcie nie powinno być potrzebne do obsługi maszyny. Jeżeli jeden element ma przyjmować polecenie i świecić, potrzebujesz podświetlanego przycisku z właściwym stykiem oraz modułem LED.

W sklepie możesz spotkać trzy różne postacie lampki:

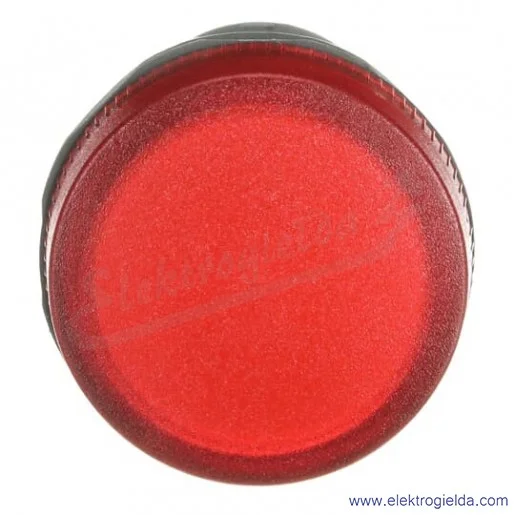

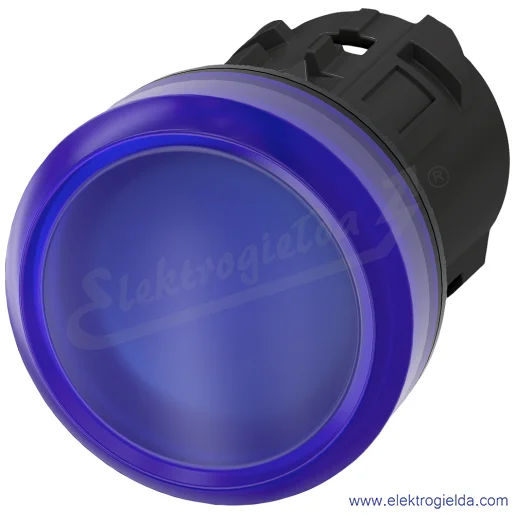

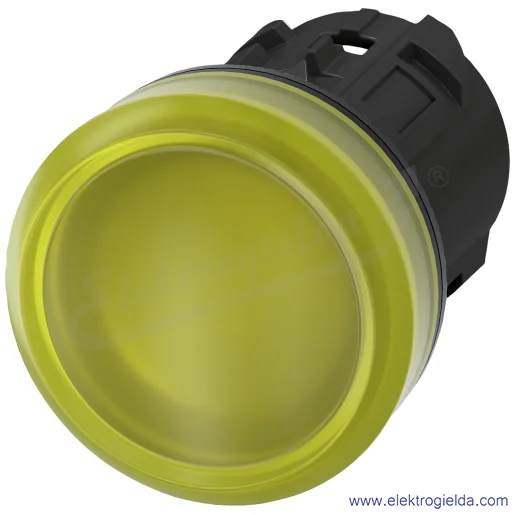

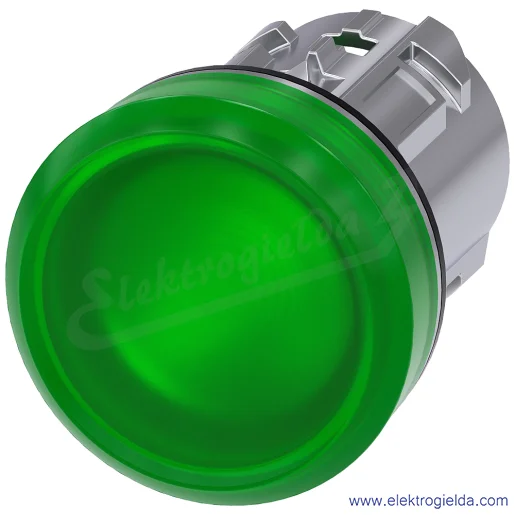

Zdjęcie przedniej części może wyglądać podobnie we wszystkich trzech przypadkach. Przykładowo Siemens 3SU1001-6AA40-0AA0 jest główką, a 3SU1102-6AA40-1AA0 oznacza kompletną zieloną lampkę 24 V AC/DC. W polskim katalogu SIRIUS ACT producent rozdziela części oraz urządzenia kompletne.

Wybierz lampki kompletne, gdy budujesz prostą sygnalizację od zera. Główki lampek przydadzą się przy kompletacji modułowej lub wymianie części istniejącego aparatu. Zawsze przeczytaj, czy wskazany produkt rzeczywiście zawiera źródło światła.

2. Najpierw nazwij stan, który lampka ma pokazywać

Na stanowisku z przenośnikiem napis „PRACA” może być rozumiany jako: sterownik wydał rozkaz, stycznik jest załączony albo taśma faktycznie się porusza. To trzy różne informacje.

Przykład: wyjście sterownika załączyło cewkę stycznika, ale uszkodzone sprzęgło nie przenosi ruchu na taśmę. Lampka podłączona równolegle do cewki będzie świecić. Nie potwierdzi jednak transportu produktu. Jeśli operator ma widzieć ruch taśmy, sygnał trzeba oprzeć na odpowiednim czujniku i logice, a nie tylko na napięciu cewki.

Dlatego najpierw zapisz zdanie: „Ta lampka świeci, gdy…”. Dopiero potem wybieraj kolor i sposób sterowania. W dokumentacji stanowiska powinno być jasne, skąd pochodzi potwierdzenie.

Zgaszona lampka może oznaczać wyłączony stan, brak zasilania, awarię przewodu albo uszkodzenie samego wskaźnika. Nie jest dowodem braku napięcia ani zezwoleniem na wejście w strefę niebezpieczną. Zwykła lampka informacyjna nie zastępuje funkcji bezpieczeństwa.

3. Co oznaczają kolory lampek na maszynie?

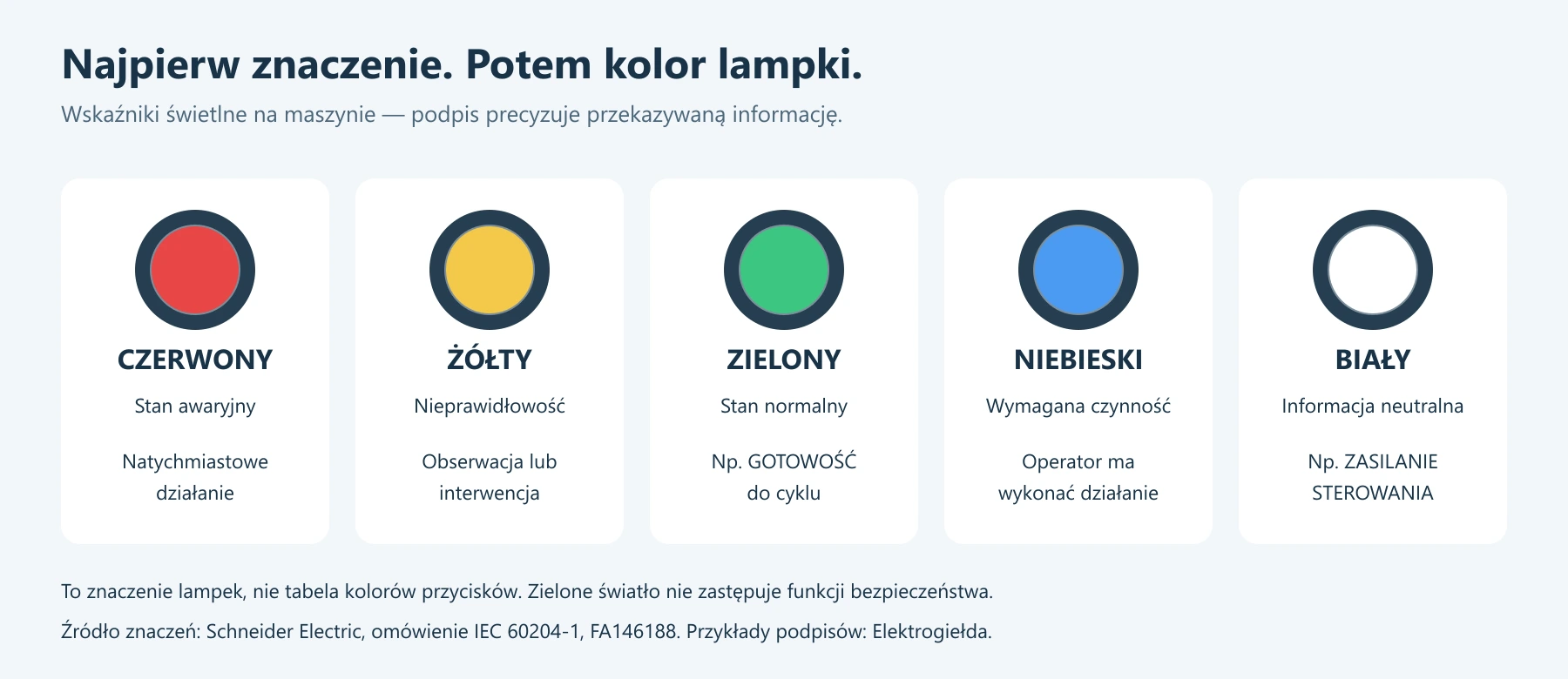

Dla wyposażenia elektrycznego maszyn punktem odniesienia jest PN-EN 60204-1, oficjalna karta PKN z polską wersją normy. Poniżej wyjaśniamy znaczenie kolorów wskaźników na podstawie omówienia IEC 60204-1 opublikowanego przez Schneider Electric.

Przykładowe podpisy nie są gotową listą obowiązkową dla każdej maszyny. Najpierw klasyfikujemy stan, potem nadajemy mu kolor i jednoznaczny opis. Nie każda usterka wymaga czerwonego sygnału; istotna jest reakcja, której oczekujemy od operatora.

To zasady sygnalizacji świetlnej. Nie przenosimy ich automatycznie na kolory przycisków sterowniczych. Przyciski mają inną rolę. Zasady doboru napędów przedstawiamy w poradniku przyciski, przełączniki i lampki na pulpicie.

Kolor i czytelny podpis uzupełniają się. Przypisanie konkretnego sygnału wynika z projektu maszyny.

4. Lampka kontrolna 24 V czy 230 V? Sprawdź AC, DC i zakres pracy

Lampka 24 V AC/DC może pracować w obwodzie przemiennym albo stałym, jeśli mieszczą się one w dopuszczonych warunkach. Wersja oznaczona tylko 230 V AC jest innym urządzeniem. Nie dobieramy jej do napięcia zasilania silnika, lecz do obwodu, z którego będzie otrzymywała energię.

Są tu dwa odrębne pytania: ile woltów potrzebuje lampka oraz ile prądu pobiera. Woltów musi być tyle, ile dopuszcza jej dokumentacja. Wyjście sterownika lub obwód sygnalizacji musi dodatkowo móc dostarczyć wymagany prąd.

Przykładowa Lovato LPMLB3 ma napięcie 24 V AC/DC z tolerancją −15% do +10% i pobiera maksymalnie 20 mA. Ochrona wynosi IP66/IP67/IP69K od frontu oraz IP20 z tyłu. Są to dane tego konkretnego modelu. Karta producenta LPMLB3.

Nie myl zakresu napięcia roboczego z napięciem izolacji Ui. Nie zakładaj też, że wszystkie lampki 24 V tolerują takie same odchylenia. Przy DC postępuj zgodnie z oznaczeniem zacisków i schematem danego modelu.

5. Przykład doboru: zielona lampka „GOTOWOŚĆ”

Założenia dydaktyczne: stanowisko jest gotowe do rozpoczęcia zwykłego cyklu, a sterownik wystawia odpowiedni sygnał informacyjny. Lampkę montujemy w otworze 22 mm. Na jej zaciskach przewidujemy 22–25,2 V DC. Przykładowy kanał sterujący dopuszcza 50 mA ciągłego obciążenia, a grupa kanałów — 100 mA. To założenia ćwiczenia, a nie dane wskazanego modelu PLC.

Rozpatrujemy Lovato LPMLB3, zieloną lampkę monoblokową.

Krok 1 — granice napięcia. Dla tolerancji −15%/+10% obliczamy:

• dolna granica: 24 × 0,85 = 20,4 V;
• górna granica: 24 × 1,10 = 26,4 V.

Przewidywane 22–25,2 V mieści się między tymi granicami. Jeżeli w innym projekcie napięcie spadałoby do 19 V, ta kontrola nie byłaby zaliczona — nie wystarczyłby napis „zasilacz 24 V”.

Krok 2 — prąd jednego wyjścia. Przyjmujemy maksymalny pobór lampki 20 mA. Kanał z założenia dopuszcza 50 mA, więc warunek obciążenia ciągłego jest spełniony: 20 mA < 50 mA.

Krok 3 — suma obciążeń. Dwie takie lampki, każda na osobnym kanale tej samej grupy, pobiorą razem najwyżej 40 mA w stanie ustalonym. Pozostałe obciążenia trzeba do tej sumy dodać. Osiem lampek po 20 mA dałoby 160 mA i przekroczyło założony limit grupy 100 mA, mimo że każda z osobna mieści się w limicie kanału.

Krok 4 — warunki przełączania. Samo porównanie prądów ciągłych nie zamyka projektu. W karcie rzeczywistego wyjścia trzeba jeszcze sprawdzić dopuszczenie obciążenia LED, ewentualny prąd załączenia, prąd upływu i impulsy diagnostyczne w stanie wyłączenia. Inaczej lampka może np. słabo świecić mimo komendy „wyłącz”.

Wynik: LPMLB3 spełnia założenia koloru, postaci monoblokowej i sprawdzonego zakresu napięcia; obliczenie potwierdza też zapas dla prądu ciągłego w przykładowym obwodzie. Do ostatecznego zatwierdzenia pozostają parametry konkretnego sterowania i montażu. Zielony sygnał „GOTOWOŚĆ” dotyczy cyklu roboczego, nie bezpieczeństwa wejścia do maszyny.

6. Cztery gotowe rozwiązania 24 V AC/DC

Poniżej porównujemy zielone lampki dostępne jako pozycje w ofercie Elektrogiełdy. Mają podobną funkcję, lecz nie wszystkie są zbudowane tak samo. Terminy dostaw i dostępność należy sprawdzić na kartach produktów.

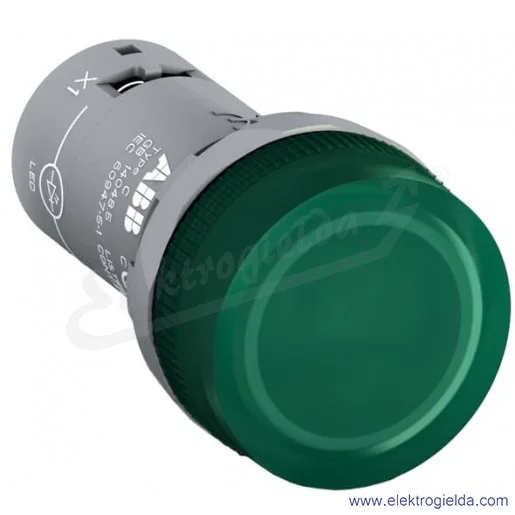

Źródła porównania: Siemens — katalog polski, ABB — Pilot Devices, sekcja Compact pilot lights, Schneider — XB5AVB3, Lovato — LPMLB3.

Nie wskazujemy jednego zwycięzcy dla wszystkich szaf. Jeśli zakład używa już konkretnej serii, ważne mogą być wspólne części zamienne i jednolity wygląd. W nowym, prostym stanowisku zaletą monobloku jest mniejsza liczba osobno zamawianych części. W konstrukcji modułowej łatwiej dobrać elementy składowe, o ile producent dopuszcza ich wymianę.

7. Montaż i warunki otoczenia

Przed zamówieniem sprawdź rysunek otworu, dopuszczalną grubość płyty, rozstaw sąsiednich aparatów oraz głębokość wraz z przewodami. Określenie „22 mm” nie zastępuje wymiarów wykonawczych otworu i tolerancji podanych przez producenta.

Stopień IP frontu nie dotyczy automatycznie zacisków z tyłu. Wysoka odporność czoła lampki nie oznacza, że cały aparat można pozostawić bez obudowy w miejscu mytym wodą. Uszczelka, powierzchnia montażowa i prawidłowe dokręcenie są częścią warunków uzyskania deklarowanej ochrony.

Zwróć uwagę również na temperaturę, oświetlenie otoczenia, odległość obserwacji i czytelność opisu. Lampka dobrze widoczna z bliska może być niewystarczająca do sygnalizacji dla całej hali. W takim zastosowaniu warto rozpatrzyć osobny sygnalizator lub kolumnę sygnalizacyjną.

Po montażu sprawdza się nie tylko świecenie, lecz także poprawność komunikatów: czy lampka gaśnie po zaniku danego stanu, czy nie załącza się przy samym wydaniu polecenia zamiast potwierdzeniu oraz czy nie daje mylącej informacji podczas awarii czujnika. Montaż i próby wykonuje osoba z odpowiednimi kompetencjami, według dokumentacji maszyny i aparatury.

8. Jak filtrować lampki kontrolne?

W kategorii lampki kontrolne najpierw rozdziel główki od kompletnych urządzeń. Następnie sprawdź napięcie i jego rodzaj, kolor sygnału, otwór montażowy, obecność źródła światła i ochronę od strony frontowej. Dopiero później porównuj materiał pierścienia, sposób przyłączenia i wygląd.

Jeśli masz już główkę i uchwyt, do skompletowania lampki przyda się kategoria elementy i bloki podświetlające. Jeżeli potrzebujesz jednego elementu do wydawania polecenia i sygnalizowania stanu, przejdź do doboru przycisku sterowniczego 22 mm.

Jeśli kompletujesz lampkę z osobnych części, przeczytaj również poradnik jak dobrać moduł świetlny do lampki lub przycisku.
