Jak dobrać przełącznik obrotowy lub z kluczykiem? Pozycje, styki i przykład MAN–0–AUTO

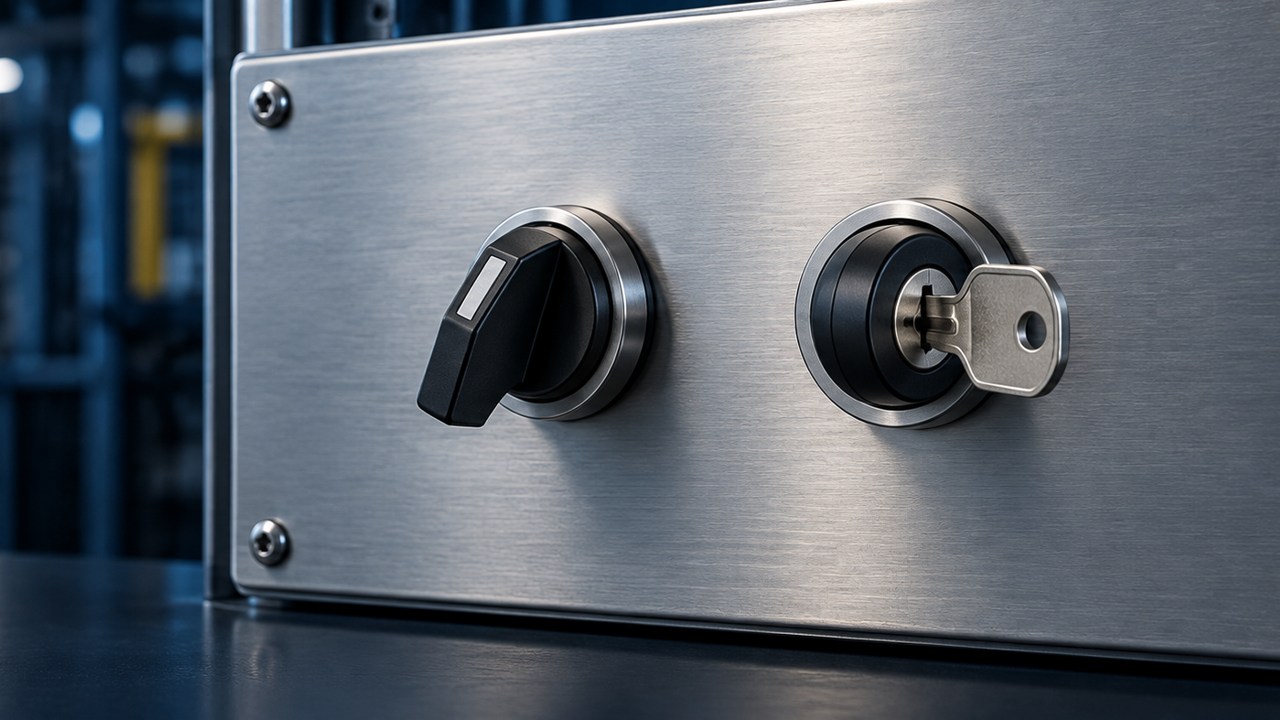

Przy pompie, wentylatorze albo stanowisku montażowym operator często musi wybrać sposób pracy: obsługę ręczną, wyłączenie sterowania lub automatykę. Do takiego wyboru służy przełącznik pulpitowy. Wersję z piórkiem nazywa się przełącznikiem piórkowym, a wersję z kluczem — przełącznikiem kluczykowym lub przełącznikiem na kluczyk. Obrót piórka albo kluczyka zmienia położenie mechanizmu, a zamontowane za nim styki przekazują odpowiedni sygnał do obwodu sterowania.

Żeby dobrać taki aparat, trzeba odpowiedzieć na trzy pierwsze pytania: ile położeń potrzebujemy, co ma się stać po puszczeniu rękojeści i które obwody mają być w każdym położeniu zamknięte. Dopiero później wybieramy serię, sposób montażu, zaciski i ewentualne podświetlenie. Przejdziemy przez te decyzje na przykładzie selektora MAN–0–AUTO i produktów Schneider Electric, Siemens, ABB oraz Lovato Electric.

W tym poradniku

• 1. Przełącznik obrotowy i piórkowy — do czego służy na pulpicie?
• 2. Napęd, adapter i styki — co właściwie kupujesz?
• 3. Pozycje stabilne i samopowrót: co dzieje się po puszczeniu piórka?
• 4. Najpierw tabela działania, potem liczba styków
• 5. Przełącznik kluczykowy: w jakiej pozycji można wyjąć klucz?
• 6. Normy w praktyce: wybór trybu, start i bezpieczny dostęp
• 7. Parametry elektryczne: co będą przełączały styki?
• 8. Montaż i podświetlenie: dopasuj przełącznik do pulpitu
• 9. Przykład dydaktyczny: kompletujemy MAN–0–AUTO
• 10. Siemens, ABB i Lovato: podobna funkcja, inna kompletacja
• 11. Jak przejść od poradnika do filtrów w sklepie?

1. Przełącznik obrotowy i piórkowy — do czego służy na pulpicie?

Wyobraź sobie stanowisko napełniania zbiornika. W trybie AUTO układ korzysta z informacji o poziomie cieczy. W trybie MAN operator steruje pracą za pomocą przycisków. Przełącznik przekazuje informację, który sposób obsługi został wybrany. Obrócenie piórka ustawia tryb; w naszym przykładzie rozpoczęcie pracy wymaga jeszcze naciśnięcia START.

Podobny element może służyć do wyboru sterowania lokalnego lub zdalnego, jednego z dwóch stanowisk obsługi albo polecenia zwiększania i zmniejszania nastawy. To, co oznaczają jego pozycje, ustala projektant obwodu i opis na pulpicie. Oznaczenia I–0–II na produkcie nie oznaczają automatycznie lewych i prawych obrotów silnika.

Ten poradnik dotyczy przełączników pulpitowych w obwodach sterowania. Ich styki przekazują polecenie do podłączonego wejścia lub odbiornika. Dlatego przy doborze potrzebujesz parametrów tego obwodu, na przykład napięcia i prądu wejścia sterownika. Moc urządzenia obsługiwanego z pulpitu nie określa obciążenia tych styków.

2. Napęd, adapter i styki — co właściwie kupujesz?

W wykonaniu modułowym przełącznik powstaje z trzech podstawowych części:

Główka bez styków nie przekaże sygnału elektrycznego. Z kolei sam blok NO nie określa, czy będzie działał w pozycji lewej, prawej czy w obu. O tym decyduje współpraca napędu z miejscem zamontowania bloku.

W sklepie napędy przełączników i przełączniki kompletne są osobnymi kategoriami. „Kompletny” oznacza określony zestaw dostarczany pod jednym numerem katalogowym; nadal sprawdź jego zawartość. Tabliczka z opisem MAN–0–AUTO albo moduł świetlny mogą wymagać osobnego zamówienia.

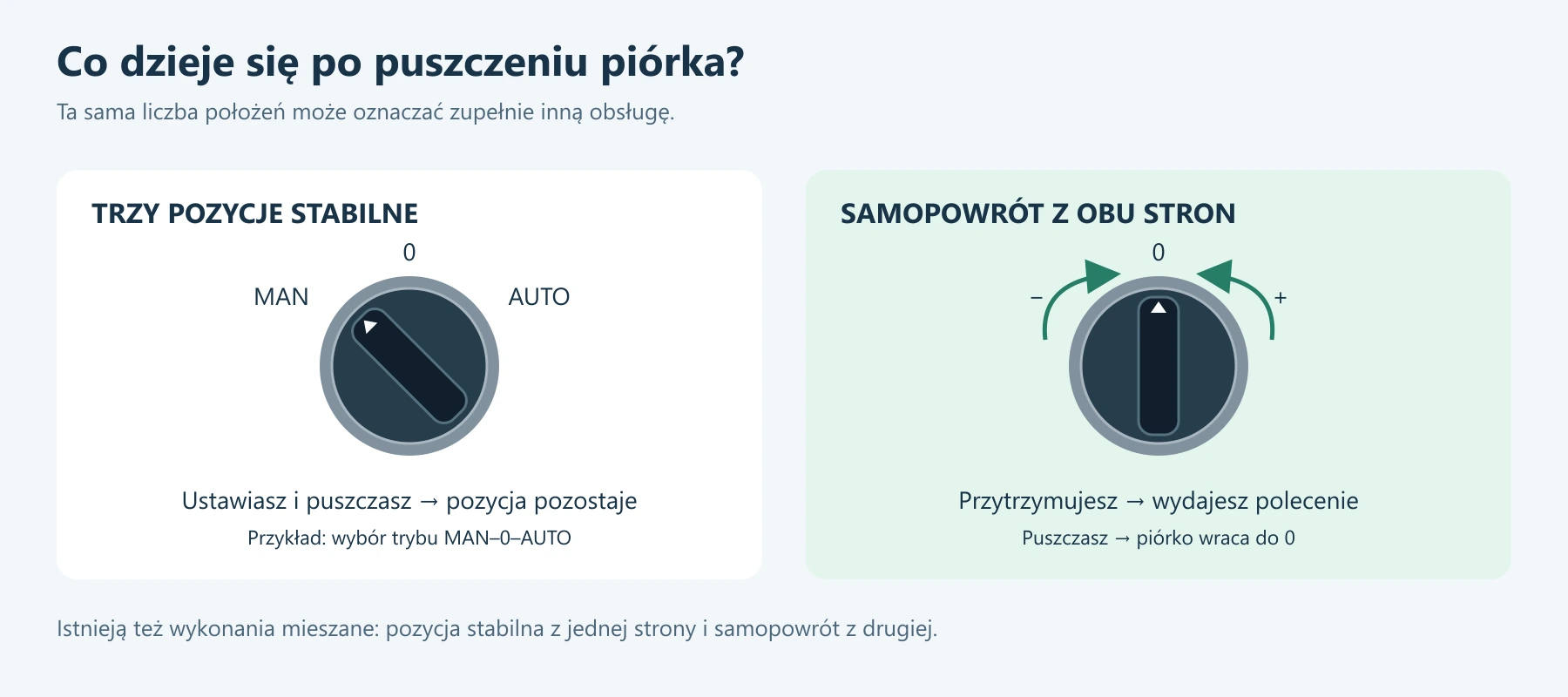

3. Pozycje stabilne i samopowrót: co dzieje się po puszczeniu piórka?

Pozycja stabilna oznacza, że przełącznik pozostaje tam, gdzie go ustawisz. Wybierasz AUTO, puszczasz piórko, a tryb pozostaje wybrany. Samopowrót oznacza, że sprężyna cofa napęd po zwolnieniu ręki. Takie wykonanie pasuje do polecenia, które ma trwać tylko podczas przytrzymywania — o ile tak zaprojektowano sterowanie.

Liczba położeń i liczba położeń stabilnych to różne informacje. Przełącznik 3-pozycyjny może mieć wszystkie położenia stabilne, wracać z obu skrajnych do środka albo wracać tylko z jednej strony. Przełącznik monostabilny ma jedno stabilne położenie, do którego wraca po puszczeniu. Bistabilny ma dwa stabilne położenia. Trzech stabilnych pozycji MAN–0–AUTO nie nazywamy bistabilnością.

W katalogach spotkasz określenia maintained lub stay put dla pozycji stabilnych oraz spring return dla samopowrotu. Przy wykonaniu mieszanym koniecznie przeczytaj, z której strony następuje powrót. Sam filtr „Z samopowrotem: TAK” nie odpowiada na to pytanie.

Konkretny przykład: Schneider ZB4BD3 ma trzy pozycje stabilne, ZB4BD5 wraca z obu skrajnych do środka, a ZB4BD7 i ZB4BD8 mają powrót z jednej strony. To różne funkcje mimo podobnego wyglądu. Schneider — katalog Harmony XB4, s. 54, PDF 56.

Sposób powrotu wybieramy według oczekiwanego polecenia. Podpisy funkcji i przykłady są dydaktyczne.

4. Najpierw tabela działania, potem liczba styków

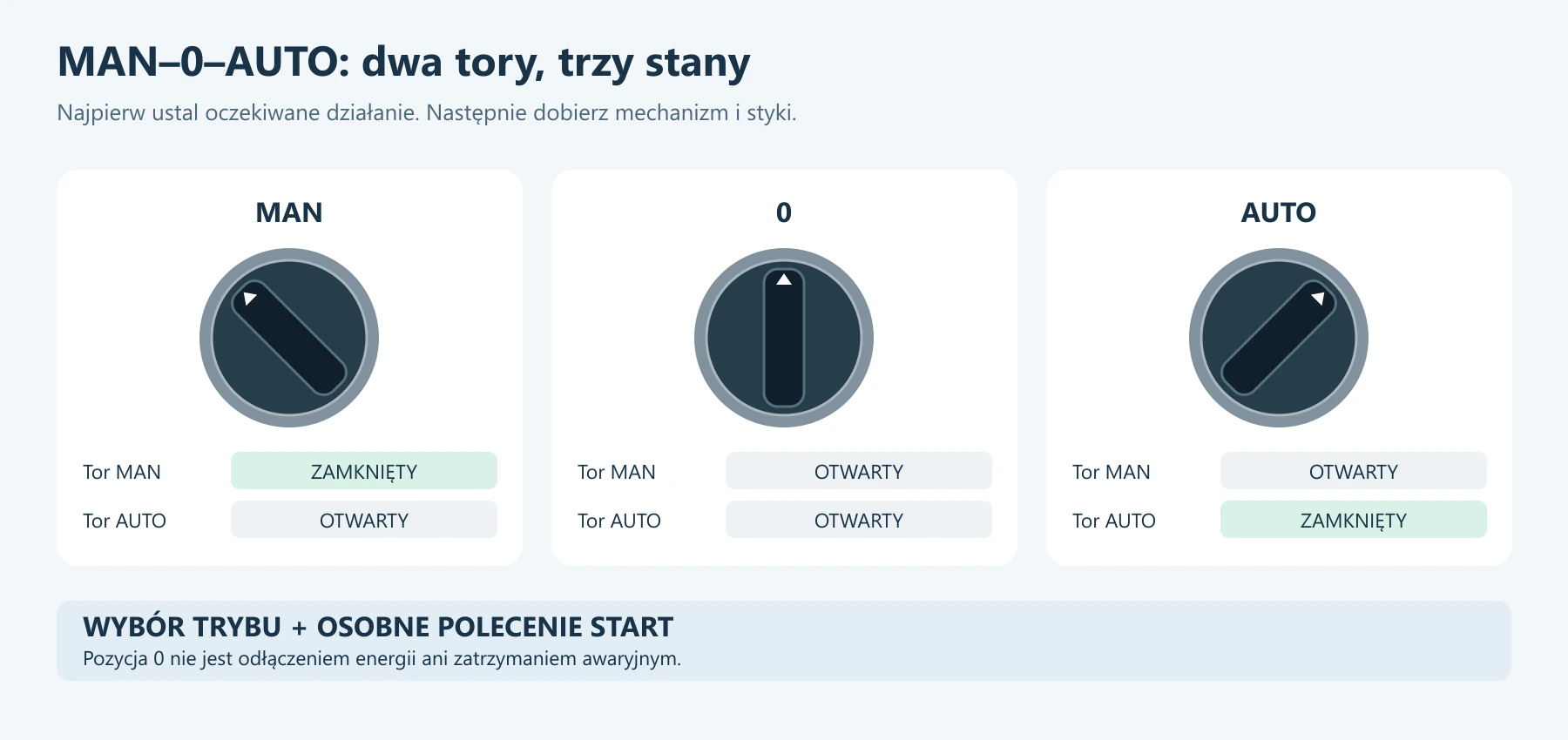

Załóżmy, że chcemy osobno przekazywać do sterownika sygnał MAN i sygnał AUTO. W środkowym położeniu oba mają być wyłączone. Zapisujemy oczekiwane działanie:

Potrzebujemy dwóch osobno załączanych torów NO. Nie chodzi o dwa styki zamykane jednocześnie w tej samej pozycji. Dlatego przy samodzielnym składaniu przełącznika sprawdzamy rysunek działania i rozmieszczenia bloków. Blok o dwóch torach NO uruchamianych wspólnie nie zastąpi automatycznie dwóch bloków przypisanych do przeciwnych położeń.

W dokumentacji producenta znajdziesz tabelę, która dla każdej pozycji napędu pokazuje stan styku w określonym miejscu adaptera. Trzeba czytać ją zgodnie z podanym widokiem: przód aparatu i widok od strony zacisków to przeciwne strony tego samego elementu.

W katalogu Lovato LPCS130 pokazano trzy kolumny styków. Skrajne umożliwiają rozdzielenie funkcji lewego i prawego położenia, natomiast kolumna centralna ma inne możliwości uruchamiania. Producent opisuje również zmianę działania centralnego popychacza. W Schneider Harmony XB4 układ działania także zależy od pozycji bloku. Nie przenoś numeracji kolumn ani sposobu montażu pomiędzy markami. Lovato — katalog polski, s. 8-28, PDF 29, Schneider — sekwencja styków, s. 25, PDF 27.

Na etapie uruchomienia porównaj stan każdego toru z tabelą we wszystkich pozycjach. Jeżeli projekt wymaga określonej kolejności rozłączania i załączania podczas obrotu, trzeba dodatkowo potwierdzić ją w dokumentacji. Tabela trzech ustalonych położeń nie opisuje całego przebiegu przełączania.

Oczekiwane stany logiczne, nie schemat okablowania ani fizyczne rozmieszczenie zacisków konkretnego produktu.

5. Przełącznik kluczykowy: w jakiej pozycji można wyjąć klucz?

Kluczyk zastępuje piórko i może ograniczać możliwość zmiany ustawienia. Przydaje się na przykład wtedy, gdy tryb ustawiania maszyny ma być dostępny wyłącznie dla wyznaczonych osób. Nadal trzeba wybrać liczbę położeń, samopowrót i układ styków. Dochodzi jednak kolejne pytanie: w których pozycjach można wyjąć klucz?

Jeżeli osoba uprawniona ma wybrać tryb i zabrać klucz, potrzebuje możliwości wyjęcia go w tym położeniu. Jeżeli klucz ma pozostawać w zamku przez cały czas wybranej funkcji, potrzebne jest inne wykonanie. Samo „przełącznik z kluczykiem” nie rozstrzyga tej różnicy.

Przykładowo Schneider ZB4BG3 jest główką z trzema pozycjami stabilnymi i kluczem 455 wyjmowanym w położeniu środkowym. Nie nadaje się więc do założenia „ustaw skrajne AUTO i zabierz klucz”. Schneider Electric / Clipsal — ZB4BG3, pozycja wyjmowania klucza.

Kod klucza również ma znaczenie. Gdy kilka aparatów obsługuje ten sam klucz, dostęp do jednego może dawać możliwość obsługi pozostałych. To może być zamierzone ułatwienie, ale nie jest indywidualną identyfikacją operatora. Zwykły przełącznik z kluczykiem nie tworzy też samodzielnie funkcji bezpieczeństwa ani systemu bezpiecznego dostępu do maszyny.

6. Normy w praktyce: wybór trybu, start i bezpieczny dostęp

Najważniejsza zasada dla naszego przykładu brzmi: wybór trybu pracy i uruchomienie ruchu to osobne czynności. Operator wybiera MAN, a następnie świadomie wydaje polecenie startu. Nie powinien zaskoczyć go ruch wynikający tylko z przestawienia selektora. Siemens wyjaśnia tę zasadę w polskim podręczniku aplikacyjnym odnoszącym się do EN 60204-1. Siemens — SIRIUS Safety Integrated, rozdział dotyczący wyboru trybu pracy.

Dyrektywa maszynowa w załączniku I, pkt 1.2.5 opisuje wybór trybów przy różnych środkach ochronnych lub procedurach. W takich przypadkach wymaga odpowiedniego ograniczenia dostępu do wyboru trybu, jednoznacznego oznaczenia położeń i przypisania każdego położenia do jednej funkcji trybu. Wybrany tryb ma pierwszeństwo przed innymi trybami, ale nie przed zatrzymaniem awaryjnym. Nie oznacza to obowiązku stosowania kluczyka w każdym prostym przełączniku AUTO–MAN. Oficjalny tekst po polsku: EUR-Lex, dyrektywa 2006/42/WE, załącznik I, pkt 1.2.5.

Jeżeli wybór trybu pozwala pracować przy otwartej osłonie, nie wystarczy dołożyć kluczyka i zwykłego styku. Potrzebny jest zaprojektowany i zweryfikowany układ bezpieczeństwa odpowiedni do zagrożeń. Podobnie pozycja 0 nie oznacza odłączenia energii. Na maszynie mogą pozostać napięcie, ciśnienie i inne źródła zagrożeń. Do prac serwisowych potrzebne są właściwe środki odłączenia i zabezpieczenia przed ponownym uruchomieniem.

W dokumentacji aparatu szukaj rodziny IEC/EN 60947-5-1 — dotyczy elektromechanicznych aparatów sterowniczych, ich parametrów i badań. EN 60204-1 dotyczy natomiast wyposażenia elektrycznego całej maszyny. Pierwsza pomaga odczytywać parametry przełącznika, druga jest potrzebna przy projektowaniu jego roli w układzie. Karta zgodnego aparatu nie potwierdza zgodności całej maszyny.

Oficjalne odnośniki: PKN — PN-EN IEC 60947-5-1:2026-03, wydanie angielskie, PKN — PN-EN 60204-1:2018-12, wydanie polskie. Przy korzystaniu z drugiej normy uwzględnij również opublikowaną zmianę A1:2026-03. Strony PKN identyfikują dokumenty; nie udostępniają bezpłatnie całej ich treści.

Stan prawny i wydania sprawdzono 25.09.2026. Rozporządzenie maszynowe (UE) 2023/1230 zasadniczo zaczyna być stosowane 20.01.2027; część przepisów ma inne terminy. Przy konkretnym projekcie sprawdza się właściwy akt, wydania norm i ich status harmonizacji. EUR-Lex — polski tekst skonsolidowany, art. 54.

7. Parametry elektryczne: co będą przełączały styki?

Mechanizm może pasować idealnie, a blok stykowy nadal może być niewłaściwy. Najpierw ustal, do czego podłączysz przewody: wejścia PLC, cewki przekaźnika, cewki stycznika czy innego odbiornika. Napięcie i prąd odczytaj z dokumentacji tego wejścia lub odbiornika.

Styk bezpotencjałowy sam nie wytwarza napięcia. Zamyka obwód zasilany z zewnątrz. Nie oznacza to jednak, że warunki AC i DC są dla niego obojętne. Przy rozwieraniu obciążenia trzeba przerwać prąd; rodzaj odbiornika i napięcie wpływają na warunki gaszenia łuku oraz zużycie styków.

Prąd cieplny Ith opisuje inne warunki niż zdolność wielokrotnego załączania i wyłączania odbiornika. Również dopuszczalne zabezpieczenie zwarciowe nie jest dopuszczalnym prądem roboczym styku. Te wartości nie są zamienne.

Zapisz więc napięcie obwodu, rodzaj prądu AC lub DC, pobór prądu i rodzaj podłączonego odbiornika. Następnie porównaj je z danymi bloków dostarczanych z przełącznikiem albo dobieranych osobno. Dla cewki porównujesz prąd pracy przy właściwym napięciu i kategorii użytkowania; dla wejścia PLC sprawdzasz również dane dla małych sygnałów. Jeżeli dokumentacja nie potwierdza wymaganych warunków, sama informacja „2 NO, 10 A” nie wystarcza do zatwierdzenia wyboru.

8. Montaż i podświetlenie: dopasuj przełącznik do pulpitu

Średnica otworu jest początkiem doboru mechanicznego. W rodzinie określanej handlowo jako 22 mm możesz spotkać w danych otwór 22,3 lub 22,5 mm. Otwór, jego tolerancję, grubość płyty i ewentualne zabezpieczenie przed obrotem przyjmij z rysunku konkretnego aparatu. Zmierz też wolną przestrzeń za płytą na adapter, bloki i wyprowadzenie przewodów.

Ten sam rozmiar otworu nie oznacza zgodności części różnych producentów. Dobieraj główkę, adapter i bloki w obrębie potwierdzonego systemu. Gdy przełącznik montujesz w kasecie, ustal, czy jej konstrukcja przewiduje bloki przy napędzie na pokrywie, czy na dnie obudowy. Wymagane elementy mogą być inne.

Stopień IP sprawdzaj dla właściwej strony i zmontowanego układu. Uszczelniona część czołowa nie oznacza, że odsłonięte zaciski z tyłu mają taką samą ochronę. O skuteczności montażu decydują też uszczelka, płyta i wymagania instrukcji.

Jeżeli wybierasz przełącznik podświetlany, rozdziel trzy informacje: możliwość podświetlenia główki, obecność modułu świetlnego w zestawie i napięcie jego zasilania. Przezroczysty element nie świeci sam. Potwierdź zgodność modułu z serią, jego napięcie oraz wykonanie AC, DC lub AC/DC. Sprawdź też w instrukcji rozmieszczenie części: moduł świetlny może zajmować miejsce dostępne dla styków. W naszym przykładzie podświetlenie nie jest potrzebne, więc nie dodajemy go do zamówienia.

9. Przykład dydaktyczny: kompletujemy MAN–0–AUTO

Projektujemy pulpit małego stanowiska napełniania. To przykład z przyjętymi założeniami, a nie opis gotowej instalacji. Sterownik odczytuje osobno wybór MAN i AUTO; uruchomienie cyklu wymaga dodatkowego polecenia START. Po zmianie trybu automat nie podejmuje samoczynnie ruchu. Założone wejścia pracują przy 24 V DC, pobierają po 5 mA, a ich dokumentacja dopuszcza podanie sygnału przez styk mechaniczny. Nie jest to wejście funkcji bezpieczeństwa.

Pulpit ma być obsługiwany bez klucza. Potrzebujemy krótkiego piórka, trzech pozycji stabilnych, dwóch osobno załączanych torów NO i zacisków śrubowych. Nie potrzebujemy podświetlenia. Przyjmujemy czyste wnętrze szafy, temperaturę pokojową i płytę przystosowaną do montażu wybranej serii.

Wybór do tych założeń: Schneider Harmony XB4BD33. Ma trzy pozycje stabilne i dwa tory NO; jest dostarczany jako aparat kompletny. Tabela działania odpowiada rozdzieleniu dwóch sygnałów przez skrajne położenia, z otwartymi torami w środku.

To dwa sposoby zakupu tego zestawu — wybierasz jeden z nich. Nie trzeba dokupować korpusu ZB4BZ103 do kompletnego XB4BD33. Równoważną kompletację podaje katalog Schneider, s. 54, PDF 56.

Dlaczego nie samo ZB4BD3? Bo jest napędem bez torów elektrycznych. Dlaczego nie ZB4BD5? Bo samopowrót nie utrzyma wybranego trybu. Dlaczego nie dowolne „2 NO”? Bo potrzebujemy działania zgodnego z tabelą MAN–0–AUTO, a nie jednoczesnego załączania obu sygnałów.

Przy prądzie wejścia 5 mA = 0,005 A nie wystarcza porównanie z dużą wartością prądu cieplnego. Dla XB4BD33 producent publikuje dane niezawodności małych sygnałów m.in. w punktach 5 V / 1 mA i 17 V / 5 mA, w czystym środowisku. To warunki podanych badań, nie uniwersalne minimalne progi ani gwarancja tego samego wyniku przy 24 V. Uzasadniają sprawdzenie tego wykonania dla wejścia z przykładu; wymaganą niezawodność w rzeczywistym układzie ocenia się z pełnymi danymi wejścia i warunkami pracy. Schneider — XB4BD33, parametry i niezawodność.

Do zamówienia dodajemy właściwą tabliczkę MAN–0–AUTO. Przed wykonaniem otworu potwierdzamy rysunek montażowy, a po złożeniu sprawdzamy oba tory we wszystkich pozycjach. Osobny projekt określa zabezpieczenie obwodu, podłączenie wejść, reakcję na zanik zasilania i blokady procesu. Przykład kończy się wyborem przełącznika; nie zastępuje projektu sterowania stanowiskiem.

10. Siemens, ABB i Lovato: podobna funkcja, inna kompletacja

Taką samą potrzebę wyboru trzech stabilnych położeń można rozpatrywać w różnych systemach. Trzeba jednak porównywać zawartość konkretnego numeru katalogowego.

Źródła: Siemens — karta konkretnego wariantu, ABB — M3SS1-10B, Lovato — polski katalog, s. 8-28, PDF 29.

To porównanie punktów wyjścia, a nie lista części zamiennych między markami. Wybór często zaczyna się od serii już używanej w szafie: ułatwia wspólne części zapasowe, montaż i utrzymanie jednolitej obsługi pulpitu.

11. Jak przejść od poradnika do filtrów w sklepie?

Zacznij od decyzji, czy potrzebujesz samego napędu, czy aparatu kompletnego. Następnie zawężaj ofertę w kolejności wynikającej z funkcji:

1. Liczba stopni przełączania: dla MAN–0–AUTO wybierasz trzy. Nie myl liczby położeń z liczbą styków.
2. Bez samopowrotu / Z samopowrotem: dla utrzymywanego wyboru trybu szukasz pozycji stabilnych. Powrót z jednej strony potwierdź w karcie konkretnego numeru.
3. Rodzaj elementu wykonawczego: krótkie lub długie piórko, pokrętło albo klucz. Przy kluczyku sprawdź również pozycje wyjmowania.
4. Producent, seria i średnica otworu: dopasuj do projektu płyty oraz posiadanych części. Producent w filtrze nie wystarcza do potwierdzenia zgodności różnych serii tej samej marki.
5. Liczba styków zwiernych i rozwiernych: dla aparatu kompletnego sprawdź zarówno liczbę, jak i tabelę ich działania. Przy główce bez bloków wartość „0 styków” może prawidłowo opisywać zawartość opakowania.
6. Rodzaj połączenia elektrycznego, stopień IP i podświetlenie: dobierz zaciski i warunki montażu; osobno potwierdź obecność źródła światła.

Filtry skracają listę produktów, a karta producenta rozstrzyga o konkretnym wykonaniu. Gdy skrócony opis lub atrybut sklepu nie zgadza się z dokumentacją, zatrzymaj dobór na tym numerze i wyjaśnij różnicę przed zamówieniem.

Gotowy zapis doboru powinien mówić więcej niż „przełącznik 22 mm”. Dla naszego przykładu brzmi: trzy pozycje stabilne MAN–0–AUTO, dwa osobno załączane tory NO zgodnie z tabelą, bez kluczyka i podświetlenia, zaciski śrubowe, wykonanie kompletne XB4BD33 oraz osobna tabliczka opisowa. Z takim opisem wiadomo, co kupić i co sprawdzić po montażu.
