Jak dobrać sygnalizator dźwiękowy lub świetlno-dźwiękowy do maszyny?

Zasilanie, słyszalność, montaż i porównanie serii — dobór krok po kroku.

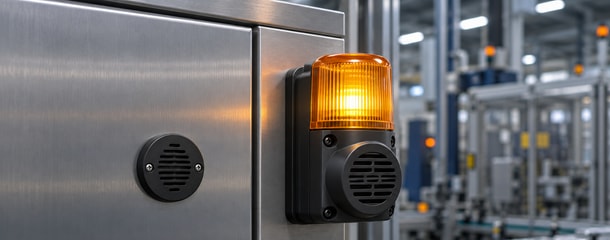

Ilustracja poglądowa sygnalizatorów, nie zdjęcie katalogowe konkretnego modelu.

Sygnalizator dźwiękowy zwraca uwagę operatora wtedy, gdy ten nie patrzy na pulpit. Może informować o zakończeniu cyklu, braku materiału lub zdarzeniu wymagającym reakcji. Wersja świetlno-dźwiękowa dodaje widoczny sygnał, który pomaga zlokalizować stanowisko. O przydatności urządzenia decyduje jednak coś więcej niż liczba decybeli: sposób zasilania, słyszalność w miejscu pracy, rodzaj komunikatu i montaż.

W tym poradniku wybieramy samodzielne urządzenia do sygnalizacji maszyn: od małego brzęczyka pulpitowego po syrenę wielotonową i alarm głosowy. Krok po kroku przełożymy wymagania stanowiska na serię, konkretny produkt i sposób szukania go w Elektrogiełdzie.

W tym poradniku

1. Najpierw ustal, co operator ma usłyszeć i zrobić
2. Brzęczyk, syrena, sygnalizator akustyczny — czym się różnią?
3. Słyszalność: dlaczego samo „90 dB” nie wystarczy?
4. Parametry, które muszą pasować do instalacji
5. Normy: jak przełożyć je na wybór sygnalizatora?
6. Serie producentów: kiedy prosty buzzer, a kiedy bardziej rozbudowany system?
7. Przykład doboru: sygnał zakończenia cyklu na stanowisku pakowania
8. Jak znaleźć odpowiednie produkty i użyć filtrów Elektrogiełdy?

1. Najpierw ustal, co operator ma usłyszeć i zrobić

Wyobraź sobie stanowisko pakowania. Operator odkłada gotowe opakowania, więc nie obserwuje stale ekranu. Krótki dźwięk może powiadomić go, że zakończył się cykl. Inny sygnał może oznaczać, że trzeba uzupełnić materiał. Jeśli oba zdarzenia brzmią identycznie, operator musi podejść do pulpitu, aby rozpoznać przyczynę.

Dlatego zacznij od jednego zdania: „Gdy wystąpi zdarzenie X, osoba w miejscu Y ma usłyszeć sygnał i wykonać czynność Z”. Dopiero potem wybieraj urządzenie.

Powiadomienie o końcu cyklu i ostrzeżenie przed zagrożeniem to różne zadania. Jeżeli dźwięk ma ostrzegać ludzi przed niebezpieczeństwem, jego dobór wynika z oceny ryzyka maszyny. Zwykły brzęczyk nie staje się urządzeniem realizującym funkcję bezpieczeństwa tylko dlatego, że nazwano go alarmem. Wymagania dla takich ostrzeżeń wyjaśniamy w części o normach.

2. Brzęczyk, syrena, sygnalizator akustyczny — czym się różnią?

Sygnalizator akustyczny to ogólna nazwa urządzenia wytwarzającego sygnał dźwiękowy. W ofertach spotkasz też określenia „sygnalizator dźwiękowy”, „brzęczyk” i angielskie „buzzer”. Sama nazwa nie określa zasięgu ani funkcji.

Brzęczyk pulpitowy

To niewielkie urządzenie montowane w otworze płyty, podobnie jak lampka. W wykonaniu kompletnym ma już przetwornik dźwięku i układ potrzebny do jego uruchomienia. Nie dokupujesz do niego bloku NO/NC tak jak do napędu przycisku. Sprawdzasz natomiast zawartość zestawu, uchwyt, otwór oraz miejsce zajmowane za płytą.

Przykładowy Siemens 3SU1200-6KB10-1AA0 jest kompletnym urządzeniem SIRIUS ACT do otworu 22 mm, dostarczanym z uchwytem. Po doprowadzeniu właściwego napięcia wytwarza ton ciągły. Czas powiadomienia ustala obwód sterujący — przykładowo może włączyć go na dwie sekundy. Karta producenta, s. 1–2.

Sygnalizator świetlno-dźwiękowy

Łączy źródło światła i dźwięku w jednym urządzeniu. Może to być kompaktowy element pulpitowy, a nie tylko duża syrena z lampą. Przykładem jest żółty, podświetlany brzęczyk Schneider XB5KS2B8 na 24 V AC/DC, z dźwiękiem ciągłym lub przerywanym. Schneider Electric — opis i dokumenty produktu.

Jeżeli chcesz wyciszyć dźwięk po potwierdzeniu, lecz pozostawić lampkę do usunięcia przyczyny, potrzebujesz niezależnego sterowania obiema funkcjami. Nie każdy sygnalizator łączony to umożliwia. Sprawdź schemat zacisków i tabelę działania wybranego modelu. Informacja „z podświetleniem” nie wystarcza do zaprojektowania takiej sekwencji.

Syrena wielotonowa i komunikaty głosowe

Wielotonowe urządzenie zawiera zestaw różnych dźwięków. Liczba dostępnych melodii lub tonów nie oznacza liczby osobnych wejść. Schneider XVS72BMWP ma 16 tonów i 4 kanały sterowania; dobierasz konfigurację sygnałów zgodnie z instrukcją. Schneider — specyfikacja modelu.

Z kolei rodzina Harmony XVSV pozwala odtwarzać edytowalne komunikaty, np. „Uzupełnij opakowania na stanowisku drugim”. To rozwiązanie ma sens, gdy konkretne słowa skracają rozpoznawanie przyczyny. Sam fakt, że głos jest słyszalny, nie oznacza jeszcze, że w hałasie będzie zrozumiały. Schneider — zestawienie funkcji XVS i XVSV.

3. Słyszalność: dlaczego samo „90 dB” nie wystarczy?

W sklepie parametr może nazywać się „Głośność [dB]”. W karcie technicznej szukaj pełnego zapisu: poziomu ciśnienia akustycznego, odległości pomiaru, warunków zasilania i ewentualnego oznaczenia dB(A). Litera A oznacza zastosowanie korekcji częstotliwościowej używanej przy ocenie dźwięku.

80 dB w odległości 10 cm i 80 dB w odległości 1 m nie opisują tej samej sytuacji. Pierwsza liczba dotyczy pomiaru bardzo blisko urządzenia. Nie mówi, że przy uchu operatora oddalonego o metr będzie tyle samo. Nie porównuj też bez sprawdzenia wartości minimalnej jednego produktu z maksymalną drugiego.

Źródła: karta Siemens, Schneider — parametry dźwiękowe XVS.

Przed wyborem zanotuj odległość i wszystkie miejsca, w których sygnał ma docierać do człowieka. Uwzględnij pracujące maszyny, zamknięte drzwi, osłony oraz stosowane ochronniki słuchu. Pomiar przy wyłączonej linii nie opisuje warunków produkcji. Jeśli tło akustyczne zagłusza konkretny ton, rozwiązaniem może być zmiana dźwięku lub miejsca montażu, a nie tylko zwiększenie poziomu.

Na koniec wykonaj próbę w rzeczywistych warunkach: czy sygnał można usłyszeć, rozpoznać i odróżnić od innych powiadomień? Przy sygnale niebezpieczeństwa potrzebna jest ocena według właściwych kryteriów normy, nie wyłącznie subiektywne „dla mnie słychać”. Nie dobieraj jednak każdego powiadomienia na maksymalny poziom — urządzenie ma przekazywać informację, a nie niepotrzebnie zwiększać hałas na stanowisku.

4. Parametry, które muszą pasować do instalacji

Zasilanie 24 V DC, 24 V AC/DC lub 230 V AC

Wartość napięcia odczytaj ze schematu obwodu sygnalizacji. Sprawdź także rodzaj prądu: DC oznacza stały, AC przemienny, a AC/DC dopuszczenie obu rodzajów w zakresie określonym przez producenta. Modułu 24 V nie wolno podłączać do 230 V. Wersja 230 V AC nie jest też automatycznie wersją 230 V DC.

Jeżeli urządzeniem ma sterować wyjście PLC, trzeba sprawdzić, co to wyjście potrafi zasilać. W prostym brzęczyku wyjście może załączać zasilanie urządzenia. W rozbudowanym alarmie zasilanie bywa doprowadzone stale, a dodatkowe wejścia wybierają dźwięk. Schemat producenta rozstrzyga, który wariant masz przed sobą.

Pobór prądu i sterowanie

Dodaj prądy odbiorników podłączonych do danego wyjścia i grupy wyjść. Wynik porównaj z dopuszczalnym obciążeniem sterownika przy danej temperaturze i sposobie pracy. Sam zapas na zasilaczu nie oznacza, że małe wyjście tranzystorowe może zasilić dowolną syrenę.

W urządzeniach wielotonowych oznaczenia PNP/NPN dotyczą zgodności wejść alarmu z sygnałami sterownika. W uproszczeniu aktywacja PNP wykorzystuje podanie dodatniego potencjału, a NPN — ściągnięcie wejścia do wspólnego potencjału ujemnego. Dobór i wspólne zaciski zawsze potwierdź na schemacie konkretnego wariantu. To cecha elektronicznego sterowania alarmem, a nie informacja o jego głośności.

Otwór, głębokość, zaciski i szczelność

Zmierz otwór montażowy, grubość płyty i wolną przestrzeń za nią. Front o szerokości 72 mm nie wchodzi w otwór 22 mm. Również nazwa formatu „DIN72” nie jest potwierdzeniem montażu na szynie TH35 — w tej grupie występują urządzenia do wbudowania w panel.

Z instrukcji odczytaj przekrój przewodu, typ zacisków i moment dokręcania. Sprawdź osobno ochronę od frontu i od strony przyłączy. Wysokie IP czoła nie oznacza, że tył urządzenia może pozostać bez osłony. Zwróć uwagę także na temperaturę pracy i środki stosowane do mycia.

W obrębie SIRIUS ACT występują zarówno kompaktowe sygnalizatory IP40, jak i wykonania IP69. Przykładem tej drugiej grupy jest 3SU1200-6LB10-1AA0. Nie przenoś wysokiej szczelności przycisków tej samej marki na każdy jej brzęczyk. Siemens — podręcznik SIRIUS ACT, rozdział 7.1 „Acoustic signaling devices”.

5. Normy: jak przełożyć je na wybór sygnalizatora?

Nie potrzebujesz znać numerów norm na pamięć. Musisz natomiast określić, czy produkt jedynie informuje o procesie, czy ma ostrzegać o niebezpieczeństwie, oraz jak człowiek ma odebrać ten sygnał.

Linki PKN prowadzą do polskich opisów zakresu. Sam dokument PN-EN ISO 7731:2009 jest w tym wydaniu angielski, natomiast PN-EN 981+A1:2010 jest dostępna po polsku. Opis katalogowy nie zastępuje pełnego tekstu normy i nie stanowi oceny zgodności całej maszyny.

Praktyczna konsekwencja: zapisz znaczenie sygnałów w instrukcji stanowiska, dobierz je do poziomu ważności zdarzenia i przewidź sposób próby. Powiadomienie o braku kartonów nie powinno być mylone z ostrzeżeniem wymagającym natychmiastowej reakcji. Komunikaty słowne wymagają ponadto oceny zrozumiałości mowy; ISO 7731 wyłącza ostrzeżenia werbalne ze swojego zakresu. ISO — oficjalny zakres ISO 7731.

6. Serie producentów: kiedy prosty buzzer, a kiedy bardziej rozbudowany system?

Źródła porównania: dokumenty Siemensa podane wyżej; ABB — katalog Pilot devices, drukowana s. 3/8, strona 45 PDF; Schneider XB5; Schneider — XVS i XVSV. Tabela porównuje funkcje, nie deklaruje zamienności mechanicznej ani elektrycznej.

Lovato Platinum również obejmuje monoblokowe brzęczyki 22 mm, z tonem ciągłym lub pulsacyjnym. W rodzinie są wykonania na 18–30 V AC/DC o różnej ochronie obudowy; dobór nie kończy się więc na wskazaniu napięcia 24 V. Oficjalna dokumentacja Lovato pokazuje m.in. wariant o ochronie frontu IP66/IP67/IP69K. Dobór numeru do zamówienia potwierdź z Elektrogiełdą — nie każdy produkt z pełnej oferty producenta musi być już widoczny w kategorii sklepu.

Więcej funkcji opłaca się wtedy, gdy rozwiązuje konkretny problem: pomaga rozpoznać zdarzenie, ogranicza pomyłki lub usuwa potrzebę dodatkowego wskaźnika. Przy jednym powiadomieniu zwykły buzzer może być wystarczający. Przy kilku zdarzeniach warto porównać koszt urządzenia wielotonowego z kosztem dodatkowych elementów, okablowania i wdrożenia. Bez takiego porównania nie ma uczciwego, uniwersalnego progu opłacalności.

7. Przykład doboru: sygnał zakończenia cyklu na stanowisku pakowania

To przykład dydaktyczny, a nie opis wykonanego wdrożenia. Zakładamy suchy pulpit wewnątrz pomieszczenia, bez mycia wodą, z otworem 22 mm. Stanowisko ma już obwód 24 V DC i wolne wyjście sterujące o dopuszczalnym obciążeniu 100 mA. Potrzebne jest jedno dwusekundowe powiadomienie po zakończeniu cyklu. Ekran pokazuje stan procesu, więc dodatkowe światło nie jest wymagane. To informacja produkcyjna, nie sygnał bezpieczeństwa.

Wybór i uzasadnienie

Do sprawdzenia na stanowisku wybieramy Siemens 3SU1200-6KB10-1AA0. Ma właściwe zasilanie i wykonanie do otworu 22 mm; układ sterowania może załączać jego ciągły ton tylko na wymagane dwie sekundy. Dostarczany uchwyt usuwa potrzebę osobnego kompletowania napędu, adaptera i bloków styków. Dokumentacja określa maksymalny pobór przy napięciu znamionowym na 28 mA. Karta Siemens.

Wstępne sprawdzenie prądowe daje 28 mA < 100 mA. Urządzenie wykorzystuje 28% przyjętego limitu pojedynczego wyjścia. To sprawdzenie prądu ustalonego: przed podłączeniem trzeba jeszcze potwierdzić dopuszczalny prąd całej grupy wyjść, warunki załączania, prąd upływu w stanie wyłączenia oraz wskazówki obu producentów dotyczące współpracy urządzeń.

Co zamawiasz, a co musi być już przygotowane?

Zamawiasz jedną sztukę 3SU1200-6KB10-1AA0 z uchwytem. Nie potrzebujesz osobnego modułu LED ani styku NO/NC do samego sygnalizatora. Po stronie instalacji potrzebne są: odpowiednio przygotowany otwór, miejsce za płytą, przewody pasujące do zacisków i zabezpieczony obwód zasilania ze sterowaniem. Program określa moment i czas powiadomienia.

Tak otrzymujemy uzasadniony wybór elektryczny i funkcjonalny oraz jasny warunek odbioru akustycznego. Jeżeli próbny sygnał nie jest rozpoznawalny w miejscu pracy operatora, wracamy do poziomu dźwięku, tonu i lokalizacji urządzenia. Jeżeli zmieni się zadanie — np. dwa różne wezwania zamiast końca cyklu — wracamy do wyboru funkcji, zamiast zamieniać brzęczyk na przypadkowy „głośniejszy” model.

8. Jak znaleźć odpowiednie produkty i użyć filtrów Elektrogiełdy?

Do urządzenia emitującego sam dźwięk przejdź przez Aparatura sterownicza i sygnalizacyjna → Kolumny i sygnalizatory → Sygnalizatory dźwiękowe. Dla połączenia światła z dźwiękiem wybierz Sygnalizatory świetlno-dźwiękowe.

Dla naszego przykładu: otwórz kategorię dźwiękową i wybierz producenta Siemens. Ta sprawdzona ścieżka pokazuje m.in. wybrany 3SU1200-6KB10-1AA0. Następnie na jego karcie i w dokumentacji potwierdź 24 V AC/DC, ton ciągły, otwór 22 mm oraz ochronę IP40. Możesz też skorzystać bezpośrednio z podlinkowanego numeru.

Filtry łączą dane z różnych klas produktów. Jeżeli po dołożeniu kolejnego warunku znika model o potwierdzonych parametrach, cofnij ten warunek i sprawdź kartę produktu — brak przypisanej wartości może wynikać z niepełnych danych. Dotyczy to szczególnie funkcji wielotonowych, komunikatów głosowych i oddzielnego sterowania światłem. Te cechy najlepiej potwierdzać po serii i konkretnym numerze katalogowym.

Przed zamówieniem zapisz: co sygnalizujesz, kto odbiera sygnał, napięcie i sposób sterowania, wymagany montaż i ochronę oraz sposób sprawdzenia słyszalności. Z takim zestawem danych można świadomie wybrać produkt, porównać alternatywy i wskazać, czego jeszcze brakuje do zakończenia doboru.
