Joystick przemysłowy do pulpitu — jak dobrać kierunki, samopowrót i styki?

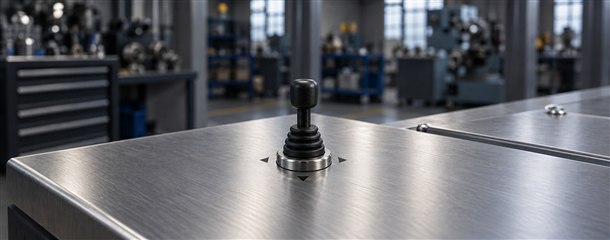

Ilustracja wygenerowana. Nie przedstawia konkretnego numeru katalogowego.

Operator przesuwa dźwignię w prawo, aby ustawić stół maszyny w prawo. Wychyla ją do przodu, aby przesunąć stół w głąb stanowiska. Tak może działać joystick pulpitowy, nazywany też manipulatorem elektrycznym lub wyłącznikiem współrzędnościowym. Jedna dźwignia pozwala wygodnie wydawać kilka poleceń z tego samego miejsca.

W tym poradniku dobieramy joystick ze stykami do obwodu sterowania. Wyjaśnimy, co oznaczają dwie i cztery strony wychylenia, kiedy wybrać samopowrót oraz jak odróżnić kompletny aparat od napędu, do którego trzeba dokupić styki. Porównamy również joystick z pokrętłem czteropozycyjnym i przyciskiem poczwórnym na przykładzie systemu Siemens. Na końcu przejdziemy przez konkretny przykład i pokażemy, jak znaleźć produkty w kategorii Manipulatory i joysticki.

1. Co robi joystick przemysłowy?

Od strony operatora widzimy uchwyt dźwigni, jej podstawę i pierścień mocujący do pulpitu. Za płytą znajdują się części mechanizmu oraz styki. Wychylenie dźwigni uruchamia odpowiedni styk, a układ sterowania odczytuje polecenie, np. „w lewo”.

Joystick ze stykami przekazuje informację o wybranym kierunku. Sam nie ustala płynnie prędkości. Jeśli potrzebujesz funkcji „im mocniej wychylam, tym szybciej jedzie”, szukasz rozwiązania proporcjonalnego, np. z odpowiednim wyjściem analogowym. Nie uzyskasz tej funkcji przez mocniejsze wychylanie zwykłego manipulatora z jednym stopniem przełączania na kierunek.

Typowe zastosowania joysticka stykowego to ręczne ustawianie stołu pozycjonującego, przesuwanie prowadnicy, wybór kierunku ruchu głowicy albo nawigowanie pomiędzy funkcjami maszyny. W każdym przypadku najpierw ustalamy, jakie polecenia operator ma wydawać. Dopiero potem dobieramy aparat.

2. Dwa kierunki, cztery kierunki czy pięć położeń?

Te określenia łatwo pomylić, ponieważ producenci i opisy handlowe nie zawsze liczą pozycję neutralną w ten sam sposób. Liczymy osobno kierunki poleceń i środkowe położenie 0.

Dlatego wyszukiwany „joystick 4 pozycyjny” może być opisany w karcie jako aparat pięciopołożeniowy. Schneider dla XD4PA24 podaje cztery kierunki oraz pięć położeń. Nie kupuj na podstawie samej cyfry w nazwie: sprawdź opis działania lub diagram producenta. Karta producenta.

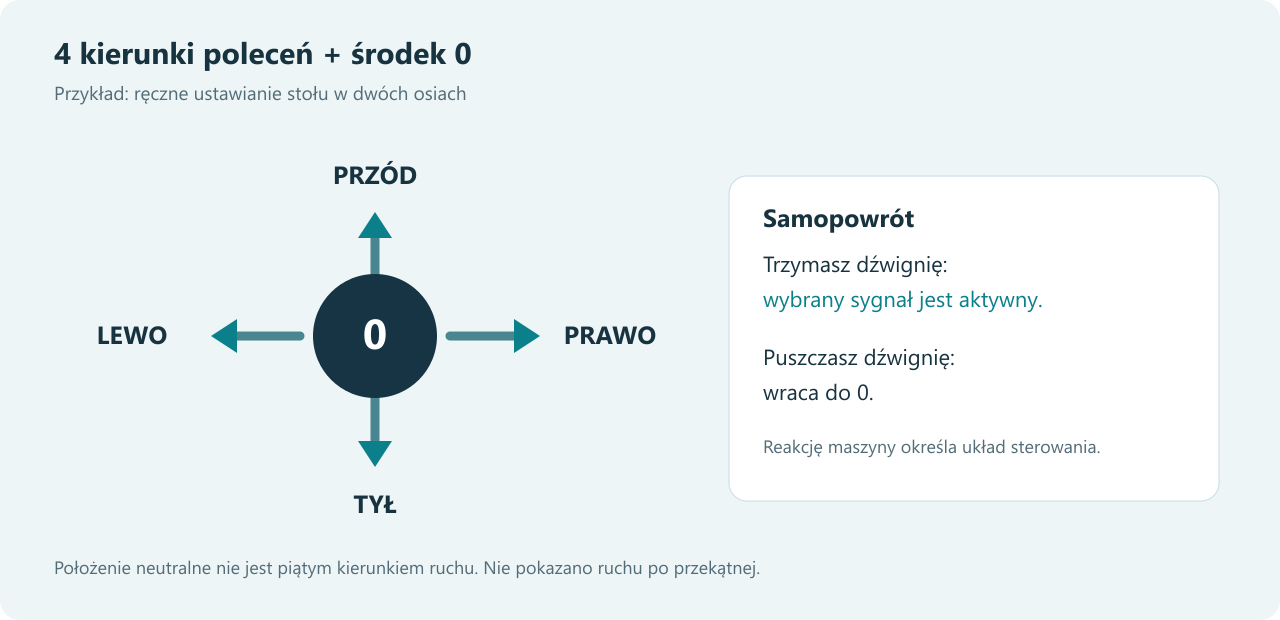

Schemat pojęciowy dla przykładu z czterema osobnymi poleceniami. Nie jest schematem zacisków konkretnego produktu.

Czy można wychylać dźwignię po skosie?

Nie zakładaj, że cztery kierunki oznaczają możliwość jednoczesnego wydania dwóch poleceń. O tym decyduje prowadzenie dźwigni i sekwencja uruchamiania styków. Siemens opisuje omawiane wyłączniki współrzędnościowe SIRIUS ACT jako uruchamiające każdorazowo jedną pozycję uchwytu. Jeśli aplikacja wymaga jednoczesnego ruchu dwóch osi, trzeba potwierdzić taką funkcję w dokumentacji wybranego wykonania. Siemens, podręcznik 08/2025, rozdział 5.2.1 „Coordinate switches”.

3. Samopowrót, utrzymanie położenia i blokada środka

Teraz ustalamy, co ma się zdarzyć, gdy operator puści dźwignię.

• Z samopowrotem: sprężyna sprowadza dźwignię do 0. To naturalny wybór do krótkiego ręcznego ustawiania pozycji, jeśli polecenie ma trwać podczas wychylenia.
• Bez samopowrotu, położenie utrzymywane: dźwignia pozostaje w wybranym położeniu. Operator musi świadomie przestawić ją ponownie. Takie wykonanie może służyć do utrzymywanego wyboru funkcji.
• Z mechaniczną blokadą w 0: wyjście ze środka wymaga dodatkowego działania określonego w instrukcji. To osobna cecha; joystick może mieć zarówno blokadę, jak i samopowrót.

W przykładzie stołu wybieramy samopowrót. Sam powrót dźwigni nie gwarantuje jednak zatrzymania maszyny. Jeżeli program podtrzyma polecenie po krótkim impulsie, ruch może trwać dalej. W projekcie musi być jasno określone, jak układ reaguje na zwolnienie joysticka, usterkę i powrót zasilania.

4. Ile styków potrzebujemy i co oznacza „1 NO na kierunek”?

NO oznacza styk zwierny: w stanie nieuruchomionym obwód jest otwarty, a po uruchomieniu styk go zamyka. W naszym przykładzie wybieramy jeden osobny styk NO dla każdego z czterech poleceń. Łącznie daje to cztery styki i cztery sygnały wejściowe.

To nasza wymagana tabela poleceń. Przy składaniu joysticka z części trzeba przełożyć ją na położenia bloków w uchwycie oraz diagram działania producenta. Sam zakup czterech styków nie przesądza jeszcze, który z nich zadziała po wychyleniu dźwigni w prawo.

Styk NC działa odwrotnie: w stanie nieuruchomionym przewodzi, a po uruchomieniu otwiera obwód. Wybieramy go, gdy takiego sygnału wymaga projekt. Zestaw NO+NC nie oznacza automatycznie styku przełącznego ze wspólnym zaciskiem. Również liczba styków nie określa liczby prędkości ani stopni wychylenia.

Jeśli potrzebujesz szerzej porównać wykonania bloków i ich obciążalność, uzupełnieniem jest poradnik doboru styków NO i NC.

5. Napięcie i prąd: czego szukać w karcie?

Zwykły styk nie wytwarza napięcia. Zamyka lub otwiera zasilany z zewnątrz obwód, np. sygnałowy obwód 24 V DC. Dlatego określenia „joystick 24 V” albo „joystick 230 V” nie wystarczą do doboru. Musimy znać odbiornik i warunki przełączania.

• Do wejścia sterownika: sprawdź napięcie, prąd wejścia i dane styku dotyczące małych sygnałów. Duża dopuszczalna obciążalność nie jest automatycznie dowodem niezawodności przy bardzo małym prądzie.
• Do cewki: sprawdź prąd roboczy dla odpowiedniego napięcia oraz kategorii użytkowania, np. AC-15 lub DC-13. Uwzględnij charakter obciążenia i zalecany układ tłumienia przepięć.
• Do zabezpieczenia obwodu: stosuj warunki koordynacji i zabezpieczenie wskazane dla aparatu. Prąd cieplny Ith nie jest zdolnością zwarciową.

Przykładowo karta XD4PA24 podaje prąd cieplny 10 A, a w danych trwałości elektrycznej dla DC-13 przy 24 V wskazuje 0,5 A przy określonych warunkach badania. To dwa różne parametry. Nie należy interpretować napisu „10 A” jako możliwości przełączania każdej cewki 10 A. Schneider, karta techniczna, strony 1–2.

6. Komplet czy sam napęd? Dobór mechaniczny

Do działania potrzebujemy elementu obsługiwanego ręką, jego mocowania oraz części przełączających obwody. Mogą być dostarczane pod jednym numerem albo jako oddzielne produkty.

Średnica 22 mm nie oznacza wymienności części. Określa rodzinę wymiaru montażowego. Napęd ABB, uchwyt Siemens i styki Schneider nie tworzą z tego powodu zgodnego zestawu. Numer części oraz jej miejsce montażu sprawdzamy w dokumentacji danej serii.

Poza średnicą otworu sprawdź jego tolerancję, grubość płyty, zabezpieczenie przed obrotem oraz przestrzeń za pulpitem. Potrzebujesz też miejsca na dłoń i pełne wychylenie dźwigni. Stopień IP oceniaj dla zamontowanego elementu i wskazanej strony: wysoka szczelność od czoła nie oznacza szczelnych, odkrytych zacisków za panelem.

7. Joystick, pokrętło czy „koniczynka”? Jeden uchwyt, różne sposoby obsługi

Wyobraź sobie trzy pulpity do tego samego stanowiska. Na pierwszym operator wychyla dźwignię, na drugim obraca pokrętło, a na trzecim naciska jeden z czterech klawiszy. Wszystkie mogą przekazywać cztery polecenia, ale obsługuje się je inaczej. Nie dobieramy więc samej liczby styków: wybieramy również ruch ręki i sposób utrzymywania polecenia.

W Siemens SIRIUS ACT te trzy rozwiązania łączy uchwyt czteromodułowy. Napęd znajduje się przed płytą, uchwyt mocuje go od tyłu, a bloki stykowe przełączają obwody. Uchwyt nie zmienia joysticka w pokrętło i nie nadaje mu dodatkowych kierunków.

Źródła wykonania główek: karta pokrętła Siemens oraz karta przycisku poczwórnego. „Koniczynka” mieści się w otworze rodziny 22 mm, ale jej część czołowa ma średnicę 57,6 mm — trzeba uwzględnić miejsce na sąsiednie elementy.

Dwa wykonania uchwytu: tworzywo i metal

To nie tylko podział na wykonanie tańsze i droższe. Znaczenie mają dopasowanie mechaniczne oraz sposób połączenia elementów metalowych. Sam zakup metalowego uchwytu nie potwierdza ciągłości PE całego pulpitu. Siemens IC 10, wydanie 2025, drukowana strona 13/77: zasady przypisania uchwytów.

Oba numery opisują uchwyty bez bloków stykowych. Nie są ograniczone do aparatury 30 mm — pokazane powyżej zastosowania dotyczą napędów 22 mm. Nie należy też zastępować ich zwykłym uchwytem trzymodułowym. Wymiary i moment mocowania odczytasz w karcie uchwytu z tworzywa i karcie uchwytu metalowego.

Dwa kierunki jednocześnie czy dwa styki jednego kierunku?

Jeżeli stół ma przesuwać się jednocześnie w prawo i do przodu, potrzebujesz dwóch różnych poleceń naraz. Joystick dopuszczający takie sterowanie musi pozwalać na wychylenie po skosie i w tej pozycji uruchamiać styki obu sąsiednich kierunków. Nie wymaga to dwóch styków na każdy kierunek: wystarczy po jednym, o ile mechanizm napędu potrafi załączyć odpowiednią parę.

Opisane joysticki Siemens SIRIUS ACT nie realizują tej funkcji. Producent w rozdziale 5.2.1 podaje, że joystick uruchamia jedną pozycję uchwytu naraz. Nie zmieni tego dołożenie drugiej warstwy styków. Siemens, podręcznik SIRIUS ACT, rozdział 5.2.1 „Manipolatori joystick”.

W pokazanym systemie możliwość podania dwóch poleceń naraz daje natomiast przycisk poczwórny: operator naciska dwa oddzielne klawisze, np. PRAWO i PRZÓD. Opisany niżej zestaw z czterema pojedynczymi blokami NO wystarcza do takiego działania. Obsługa palcami różni się jednak od ukośnego ruchu jednej dźwigni.

Przy porównywaniu pozostałych marek zapis „4 kierunki”, „4 NO” albo „bez blokady środka” nie potwierdza pracy po skosie. Potrzebny jest diagram lub wyraźne potwierdzenie jednoczesnego działania dwóch kierunków dla konkretnego napędu. Podane dalej przykłady ABB, Schneider, Lovato i EMAS nie są przedstawiane jako zweryfikowane zestawy do takiej pracy.

Jedna pozycja uchwytu nie musi oznaczać jednego styku

Trzeba rozdzielić dwa obwody tego samego polecenia od dwóch różnych poleceń naraz. Przykładowo sygnał „PRAWO” może być potrzebny w dwóch oddzielnych obwodach. Nadal wybieramy tylko jeden kierunek; potrzebujemy dwóch styków uruchamianych tym samym ruchem.

Dla joysticków i selektorów czteropozycyjnych Siemens przewiduje w uchwycie cztery moduły dwutorowe albo do dwóch modułów jednotorowych jeden za drugim w każdym miejscu: maksymalnie osiem torów stykowych. Modułu dwutorowego nie dokładamy na jednotorowy. Źródło: podręcznik SIRIUS ACT 08/2025, rozdział 8.1, drukowane strony 159–162.

To zestawienia do montażu od strony tylnej płyty pulpitu. Po dodaniu drugiej warstwy styków trzeba ponownie sprawdzić głębokość zabudowy. Nie przenosimy tych limitów automatycznie na montaż w kasetach ani na wszystkie inne główki. Dwa zwykłe tory stykowe nie tworzą same z siebie certyfikowanej funkcji bezpieczeństwa.

Kilka klawiszy naraz: co zmienia „koniczynka”?

Siemens dopuszcza jednoczesne naciskanie kilku klawiszy przycisku poczwórnego. W diagramie producenta prawy klawisz uruchamia pozycję uchwytu 1, dolny — 2, lewy — 3, górny — 4. Podręcznik, rozdział 5.2.3, drukowana strona 107.

Możemy więc zaprojektować obsługę, w której operator naciska „PRAWO” i „PRZÓD”, aby wydać dwa polecenia jednocześnie. Musi to być jednak zamierzona funkcja maszyny. Osobno określamy reakcję na sprzeczną parę, np. „LEWO” i „PRAWO”. Brak mechanicznej blokady klawiszy nie zastępuje blokady sprzecznych poleceń w układzie sterowania.

Czy pokrętło ma „0 po każdej pozycji”?

3SU1000-2AS60-0AA0 ma cztery utrzymywane pozycje I–II–III–IV, rozmieszczone co 90°. Karta podaje możliwość obrotu o 360° w obu kierunkach. Pomiędzy pozycjami występuje odcinek, w którym napęd nie uruchamia modułu; poprzednie załączenie kończy się przed następnym. Diagram w rozdziale 5.2.2, drukowana strona 106.

W tym konkretnym rozwiązaniu mamy zatem cztery pozycje robocze. Osiem styków nie oznacza ośmiu pozycji pokrętła. Nie jest to również uniwersalny limit dla wszystkich przemysłowych przełączników obrotowych — inne mechanizmy mogą realizować inne sekwencje.

8. Porównanie systemów Siemens, ABB, Schneider, Lovato i EMAS

Źródła porównania: karta Siemens, ABB, katalog 2026, rozdział „Joysticks”, s. 53, karta Schneider. Cena samego napędu ABB nie jest ceną kompletnego odpowiednika dwóch pozostałych rozwiązań.

Co dokładnie zawiera zestaw Siemens?

Karta kompletnego 3SU1100-7AF10-1QA0 wymienia następujące części. To opis zawartości zestawu — nie lista zakupów potrzebnych dodatkowo do kompletu.

Ta różnica ma znaczenie również przy serwisie. Numer napędu zaczynający się od 3SU10 nie opisuje tej samej dostawy co kompletny aparat 3SU11. Siemens: wykaz części na pierwszej stronie karty.

ABB: uchwyt jest w dostawie, styki dobierasz

Do napędu MJS6-40B · 1SFA611706R4006 nie trzeba dopisywać standardowego uchwytu przycisku. Producent dostarcza jego uchwyt, natomiast bloki są osobnymi elementami. Przykładem bloku do montażu czołowego jest MCB-10 · 1SFA611610R1001 z jednym stykiem NO. Układ i obsadzenie bloków należy dobrać według diagramu joysticka. Wersji do mocowania z tyłu kasety nie traktujemy jako zamienników tych bloków. ABB: zestawienie kompletacji joysticków i bloków MCB.

Schneider: części joysticka mają własną zgodność

Schneider publikuje osobne zestawienie głowic i korpusów stykowych dla rodziny XD4/XD5. Przy wymianie nie dobieramy dowolnego bloku tylko dlatego, że również pochodzi z aparatury 22 mm. Sprawdzamy rodzinę, liczbę kierunków i rodzaj powrotu. Oficjalne zestawienie części zamiennych XD4/XD5.

ABB MJS: najpierw wybierz ruch dźwigni, później styki

W Elektrogiełdzie znajdziesz kilka napędów MJS. Różnica między nimi nie sprowadza się do wyglądu: wybierasz liczbę kierunków oraz to, czy po puszczeniu dźwignia pozostaje w wybranym położeniu. Cztery poniższe wykonania mają czarny pierścień z tworzywa.

Katalog ABB pokazuje również wykonania z chromowanym pierścieniem metalowym oraz warianty z blokadą dźwigni. To osobne cechy: metalowy pierścień nie oznacza automatycznie blokady ani innego sposobu powrotu. Napędy MJS dostarczane są z uchwytem czteropozycyjnym; bloki stykowe zamawia się oddzielnie. ABB, katalog Pilot devices, rozdział „Joysticks”, drukowana s. 53.

Przykład wyboru: operator ma ręcznie przesuwać stół w dwóch osiach i wydawać polecenie tylko podczas trzymania dźwigni. Spośród tych czterech napędów zaczynamy od MJS6. Jeśli potrzebny jest wyłącznie ruch góra–dół, wystarczy rozważyć MJS2. MJS1 i MJS5 mają sens wtedy, gdy polecenie ma pozostać wybrane po puszczeniu. Samopowrót opisuje zachowanie napędu; sposób zatrzymania maszyny wynika z całego układu sterowania.

Kompletowanie ABB wykonuj w trzech krokach:

1. Wybierz napęd według kierunków i powrotu. Nie dodawaj drugiego uchwytu tylko dlatego, że napęd nie zawiera styków.
2. Dobierz bloki do sygnałów. Przykładowy MCB-10 · 1SFA611610R1001 jest blokiem NO do montażu czołowego. Numer napędu nie określa jeszcze obciążalności gotowego obwodu — tę sprawdzasz dla wybranego bloku.
3. Sprawdź diagram obsadzenia. Blok musi znaleźć się w miejscu uruchamianym przez właściwe wychylenie. Cztery miejsca w uchwycie nie są dowodem, że można zastosować dowolne piętrowanie albo załączać kierunki po skosie.

A jeśli chcesz obracać pokrętło zamiast wychylać dźwignię? ABB ma rodzinę M4SS z czterema pozycjami. W sklepie jest M4SS1-10B · 1SFA611290R4006 z krótkim pokrętłem. Katalog rozróżnia także wykonania z długim pokrętłem; napęd i uchwyt czteropozycyjny są w dostawie, styki dobiera się osobno. Nie przypisujemy mu automatycznie sekwencji „0 pomiędzy pozycjami” opisanej dla Siemens — wymaganą kolejność załączania trzeba porównać z diagramem ABB. ABB, „Non-illuminated selector switches — 4-position”, drukowana s. 39.

Schneider Harmony XD4PA: gotowy układ styków o określonych możliwościach

W tej rodzinie wybierasz kompletny joystick z jednym stykiem NO na każdy kierunek. „1 NO na kierunek” oznacza dwa styki w aparacie dwukierunkowym albo cztery w czterokierunkowym. Nie oznacza jednego wspólnego styku dla wszystkich wychyleń. Schneider: zakres dostawy joysticków XD4PA.

Różnicę między wykonaniami utrzymywanymi i samopowrotnymi oraz podział na dwa i cztery kierunki pokazuje zestawienie napędów i zespołów stykowych Schneider. Dobieraj pełny numer, ponieważ podobny wygląd nie potwierdza identycznego działania.

Ważne ograniczenie rozbudowy: do omawianych XD4PA nie dokłada się kolejnych bloków, aby uzyskać dwa obwody na kierunek. Producent nie dopuszcza też zamiany ich dedykowanych styków na standardowe bloki ZBE ani zmiany NO na NC przez taką podmianę. Wymiana serwisowa dotyczy odpowiedniego zespołu korpusu ze stykami. To inna konstrukcja niż zwykły przycisk Harmony, pod którym dobieramy standardowe bloki. Schneider: różnice między stykami joysticka a ZBE i ograniczenia ich zamiany.

Co to oznacza przy doborze? Dla stołu z czterema poleceniami, po jednym sygnale na kierunek i powrotem dźwigni do środka, XD4PA24 jest czytelnym punktem wyjścia: nie trzeba osobno kompletować czterech bloków NO. Pozostaje sprawdzić ich parametry elektryczne, sposób montażu i wymaganą sekwencję działania.

Jeżeli natomiast dla każdego kierunku potrzebujesz dwóch niezależnych styków, zakup tego joysticka z zamiarem późniejszego dołożenia drugiego piętra nie rozwiąże zadania. Wtedy wróć do konfiguracji, która dopuszcza taki układ, np. odpowiednio skompletowanego Siemens. O wyborze decyduje potrzebna funkcja, a nie sama liczba miejsc za pulpitem.

Lovato Platinum: gotowy joystick i wymienne styki

W rodzinie Lovato LPSJ znajdziemy aparaty dwukierunkowe i czterokierunkowe, z położeniami utrzymywanymi albo samopowrotem, także z blokadą mechaniczną. Dla czterech kierunków punktem wyjścia jest LPSJ400: metalowe wykonanie 22 mm, samopowrót, cztery styki NO, adapter i styki w dostawie, IP66. LPSJ410 dodaje blokadę mechaniczną. Dokumentacja LPSJ400 · dokumentacja LPSJ410.

Ciekawą cechą serwisową jest możliwość wymiany styków joysticków LPSJ na standardowy element Platinum LPXC10. Producent potwierdza to w instrukcji pytań technicznych dotyczących LPSJ i LPXC. To informacja o części zamiennej; nie dowodzi możliwości dowolnego rozbudowywania joysticka o kolejne piętra styków.

EMAS CM: dodatkowa opcja gotowego aparatu

W ofercie Elektrogiełdy jest CM707DJ41 · kod sklepu T0-CM707DJ41. Producent opisuje go jako metalowy joystick 22 mm, czteropozycyjny, z samopowrotem i układem 2 NO + 2 NO. Karta podaje IP65 oraz prąd roboczy 4 A przy 230 V AC w kategorii AC-15. To parametr dla wskazanego obciążenia, a nie dowód zgodności z każdym wejściem niskoprądowym. Oficjalna karta EMAS.

Zapis „2 NO + 2 NO” sam w sobie nie mówi, czy dźwignia może załączyć dwa kierunki po skosie. Tego nie wywodzimy z sumy styków. Jeśli właśnie taka funkcja jest potrzebna, wymagamy diagramu danego wykonania. Podobnie nie stosujemy limitu ośmiu torów Siemens do aparatu EMAS.

Jak wybrać między tymi systemami?

Porównujemy funkcje, które rzeczywiście rozwiązują problem operatora. Nie zakładamy, że każda marka oferuje odpowiednik „koniczynki”, identyczny uchwyt lub taką samą dopuszczalną liczbę styków. Dla ABB, Schneider, Lovato i EMAS nie potwierdziliśmy tutaj zestawu odpowiadającego całemu opisanemu systemowi Siemens jeden do jednego.

9. Przykład doboru: cztery polecenia dla stołu

Przyjmijmy, że projektant określił następujące wymagania. Są to założenia dydaktyczne, a nie uniwersalne parametry każdego stołu.

• Cztery oddzielne polecenia, bez sterowania po przekątnej.
• Samopowrót do 0; sygnał trwa podczas trzymania dźwigni.
• Cztery wejścia cyfrowe 24 V DC, każde pobiera 5 mA; układ wykorzystuje styki NO.
• Środowisko wewnętrzne, +20°C, suche wnętrze szafy; od frontu wymagamy co najmniej IP65.
• Otwór i jego tolerancja wykonywane według rysunku aparatu, wystarczająca przestrzeń na zaciski oraz przewody.

Jako punkt wyjścia wybieramy kompletny 3SU1100-7AF10-1QA0. Spełnia wymaganie czterech poleceń, samopowrotu i czterech NO. W zestawie są już napęd, uchwyt i styki, więc nie zamawiamy ich ponownie. Do wykonania pozostają połączenia, oznaczenia kierunków i prawidłowy montaż.

W kontroli mechanicznej korzystamy z karty: otwór ma 22,3 mm z dodatnią tolerancją 0,4 mm, a głębokość montażowa wynosi 53,7 mm. Do tej głębokości trzeba dodać przestrzeń niezbędną dla przewodów. Dokument rozróżnia też ochronę aparatu IP65/IP67 i zacisków IP20. Siemens, wymiary i warunki montażu.

W kontroli elektrycznej nie kończymy na napisie „24 V”. Sprawdzamy rzeczywisty zakres napięcia wejść i ich prąd w dokumentacji sterownika, a następnie zestawiamy je z danymi małosygnałowymi styków. Podane przez Siemens punkty 17 V / 5 mA i 5 V / 1 mA są informacją o badaniu niezawodności; nie wyliczamy z nich samodzielnie gwarantowanej awaryjności całej instalacji.

Przy czterech wejściach otrzymujemy cztery osobne informacje. W naszym założeniu pojedyncze aktywne wejście pobiera 0,005 A. Nie sumujemy ich do 20 mA i nie przypisujemy tej wartości jednemu stykowi — każdy styk pracuje w swoim obwodzie.

Co sprawdzamy podczas uruchomienia? Każde wychylenie ma wywołać właściwe polecenie, po puszczeniu wszystkie cztery mają być nieaktywne, a sprzeczne sygnały nie mogą powodować niezamierzonego ruchu. Weryfikujemy to według projektu sterowania, wraz z reakcją na powrót zasilania. Sam test wejść nie zastępuje sprawdzenia funkcji bezpieczeństwa maszyny.

Jeżeli zamiast kompletu Siemens rozważasz XD4PA24, porównaj jego parametry elektryczne, rysunek montażowy i sposób przyłączenia. Jeśli wybierasz ABB, dolicz odpowiednie bloki i sprawdź ich sekwencję działania. Równoważne zadanie nie oznacza identycznych wymiarów ani zamienności części.

10. Normy i wymagania, które wpływają na wybór

Normy pomagają sprawdzić kilka różnych zagadnień. Nie trzeba mieszać ich ze sobą ani traktować oznaczenia normy na aparacie jako zatwierdzenia całej maszyny.

Praktyczny przykład: napis „PRAWO” powinien odpowiadać ruchowi rozumianemu przez operatora jako ruch w prawo ze zwykłego stanowiska obsługi. Wymaganie zgodności kierunku działania elementu sterowniczego z jego skutkiem i ochrony przed niezamierzonym uruchomieniem znajduje się także w dyrektywie maszynowej 2006/42/WE, załącznik I, pkt 1.2.2 — oficjalny tekst polski EUR-Lex.

Podlinkowane karty PKN pokazują zakres norm; nie są ich pełną treścią. Przy projekcie należy sprawdzić właściwe wydanie i zmiany, w tym A1:2026-03 do PN-EN 60204-1. Samopowrotny joystick ze zwykłymi stykami nie staje się przez to urządzeniem zatrzymania awaryjnego ani trójpołożeniowym urządzeniem zezwalającym. Wymagana funkcja bezpieczeństwa musi być dobrana i zweryfikowana dla całego układu.

11. Jak znaleźć właściwy joystick w Elektrogiełdzie?

Zacznij od Manipulatorów i joysticków. Dla gotowych aparatów przejdź do Kompletnych joysticków i manipulatorów, a części szukaj również w Akcesoriach i elementach manipulatorów. Zakres dostawy zawsze potwierdź na karcie konkretnego numeru.

Ważne przy obecnych danych: karta kompletnego Siemens użytego w przykładzie pokazuje w polu „Liczba styków zwiernych na kierunek przełączania” wartość 4. Dokumentacja opisuje cztery styki łącznie. Z kolei pole „Liczba stopni przełączania” nie może służyć jako dowód, że urządzenie ma cztery stopnie wychylenia w każdym kierunku. Przy takiej rozbieżności decyduje diagram i karta producenta.

Najkrótsza droga do naszego przykładu: wybierz kategorię kompletnych manipulatorów, ustaw 4 kierunki, a następnie otwórz 3SU1100-7AF10-1QA0. Numer możesz również wpisać w wyszukiwarkę sklepu. Przed zamówieniem potwierdź kompletację, przyłącza i parametry obwodu. Dzięki temu filtr pomaga znaleźć aparat, a dokumentacja rozstrzyga jego zgodność z zadaniem.

Do wyszukania opisanych główek pokrętła i przycisku poczwórnego użyj numerów katalogowych w tabeli systemu Siemens. Nie ograniczaj ich szukania do kategorii joysticków: rodzaj napędu może oznaczać inną kategorię sklepu. O liczbie jednocześnie przełączanych obwodów rozstrzyga kompletacja i diagram, a nie pojedynczy filtr.
