Potencjometr obrotowy do pulpitu — jak dobrać rezystancję, wykonanie i podłączenie?

Rezystancja, podłączenie i porównanie serii — dobór krok po kroku.

Ilustracja wygenerowana — nie przedstawia konkretnego numeru katalogowego.

Operator obraca pokrętło, żeby zmienić nastawę: prędkość podawania materiału, poziom zadany regulatora albo czas ustawiany z zewnętrznego pulpitu. Taką funkcję może pełnić potencjometr pulpitowy. Z przodu widać pokrętło, a za płytą znajduje się element rezystancyjny z wyprowadzeniami do obwodu sterowania.

Dobór zaczynamy od urządzenia, które ma odczytywać nastawę. Dopiero jego instrukcja powie nam, czy potrzebujemy 1 kΩ, 4,7 kΩ, 5 kΩ czy 10 kΩ, jakiej charakterystyki i w jaki sposób podłączyć przewody. Sam wygląd pokrętła ani średnica 22 mm tego nie rozstrzygają.

W tym poradniku wybierzemy potencjometr do hipotetycznego pulpitu nastawy. Najpierw ustalimy wymagania elektryczne, potem wykonanie mechaniczne, a na końcu przejdziemy do konkretnych produktów i filtrów w kategorii Potencjometry.

W tym poradniku

1. Co robi potencjometr, a co robi urządzenie, do którego go podłączamy?
2. Trzy wyprowadzenia: dwa końce ścieżki i suwak
3. Rezystancja: dlaczego 10 kΩ nie zastępuje automatycznie 1 kΩ?
4. Charakterystyka liniowa, tolerancja i zakres obrotu
5. Moc potencjometru: co naprawdę oznacza 1 W?
6. Montaż w pulpicie: komplet, otwór, przyłącza i IP
7. Siemens, ABB, Schneider i Lovato — co różni dostępne rozwiązania?
8. Przykład doboru: pokrętło nastawy na pulpicie
9. Normy: jak przełożyć je na dobór potencjometru?
10. Jak znaleźć wybrany potencjometr w Elektrogiełdzie?

1. Co robi potencjometr, a co robi urządzenie, do którego go podłączamy?

Potencjometr pozwala płynnie zmieniać sygnał zadawany do układu sterowania. Nie przepuszczamy przez niego prądu zasilającego silnik. W przykładzie z regulacją prędkości pokrętło przekazuje żądaną wartość do odpowiedniego wejścia napędu; za zasilanie silnika odpowiada napęd.

Podobne pokrętła mogą wykonywać różne zadania:

Nie każdy element z obracanym pokrętłem jest takim potencjometrem. Przełącznik wybiera określone pozycje. Enkoder przekazuje informację o obrocie. Elektroniczny zadajnik może wymagać własnego zasilania i wytwarzać sygnał 0–10 V lub 4–20 mA. Nie zastępujemy jednego rozwiązania drugim wyłącznie dlatego, że wszystkie mają pokrętło.

2. Trzy wyprowadzenia: dwa końce ścieżki i suwak

Klasyczny potencjometr ma ścieżkę rezystancyjną i przesuwający się po niej styk, nazywany suwakiem. Obracając pokrętło, zmieniamy położenie suwaka. Dwa wyprowadzenia prowadzą do końców ścieżki, trzecie do suwaka.

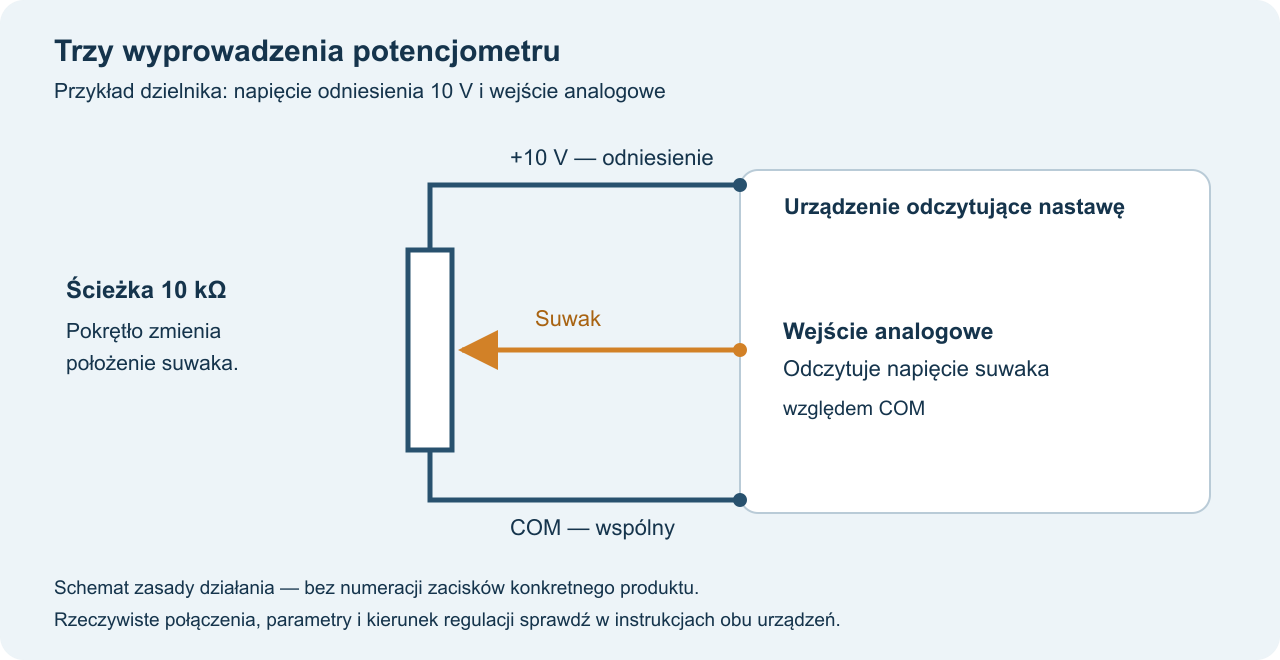

W typowym układzie z sygnałem 0–10 V jeden koniec ścieżki łączymy z przeznaczonym do tego napięciem odniesienia +10 V, drugi z jego wspólnym zaciskiem, a suwak z wejściem analogowym. Tak powstaje dzielnik napięcia: wejście otrzymuje część napięcia odniesienia zależną od położenia pokrętła.

Oznaczenia funkcjonalne. Nie zastępują schematu połączeń danego modelu.

To objaśnienie zasady działania, nie numeracja zacisków konkretnego produktu. Położenie i oznaczenia wyprowadzeń trzeba sprawdzić na schemacie producenta. Nie zakładamy, że środkowy zacisk w obudowie zawsze jest suwakiem.

Przy charakterystyce liniowej, pomijalnym obciążeniu wyjścia i odniesieniu 10 V połowa czynnego zakresu regulacji daje około 5 V. W rzeczywistym układzie wynik zależy również od wejścia odbiornika i dokładności elementów. Ogólną budowę i pojęcia wyjaśnia nota techniczna Vishay: Potentiometers and Trimmers.

„Potencjometr 0–10 V” nie musi oznaczać gotowego zasilanego urządzenia. Może to być zwykły potencjometr rezystancyjny pracujący w takim obwodzie. Przed zakupem rozstrzygnij, czy potrzebujesz elementu pasywnego, czy aktywnego zadajnika. Podanie 24 V na końce dzielnika nie tworzy automatycznie bezpiecznego sygnału 0–10 V: suwak może wtedy podać napięcie zbliżone do 24 V i uszkodzić wejście odbiornika.

3. Rezystancja: dlaczego 10 kΩ nie zastępuje automatycznie 1 kΩ?

Rezystancja nominalna dotyczy całej ścieżki, między jej końcami. Zapis 10 kΩ oznacza 10 000 Ω. W opisach spotkasz również „10 kohm” lub „10k”. Podobnie 4,7 kΩ to 4700 Ω, a 5 kΩ to 5000 Ω.

Otwórz instrukcję urządzenia sterowanego i znajdź opis wejścia analogowego lub zewnętrznego potencjometru. Zapisz cztery informacje:

1. Dopuszczalna rezystancja potencjometru — konkretna wartość albo zakres.
2. Sposób odczytu — napięcie, rezystancja lub inny interfejs.
3. Źródło odniesienia — napięcie oraz maksymalny prąd, który można z niego pobrać.
4. Schemat połączeń i wymagania przewodu — także dopuszczalna długość i ekranowanie, jeżeli producent je określa.

Potencjometr 10 kΩ przy 10 V pobiera przez całą ścieżkę około 1 mA. Potencjometr 1 kΩ przy tym samym napięciu pobiera już 10 mA. Oba mogą dawać podobny zakres napięcia na suwaku, lecz drugi znacznie mocniej obciąża źródło odniesienia.

Zbyt duża rezystancja też nie jest uniwersalną poprawą: wejście odbiornika może wtedy mocniej zniekształcać zależność między obrotem a napięciem. Dlatego dobierając potencjometr do falownika lub regulatora, przyjmujemy wartość dopuszczoną w jego dokumentacji, a nie największą dostępną w sklepie.

4. Charakterystyka liniowa, tolerancja i zakres obrotu

Potencjometr liniowy zmienia rezystancję w przybliżeniu proporcjonalnie do położenia suwaka. To pozwala uzyskać przewidywalną regulację nastawy. „Liniowy” opisuje tutaj charakterystykę elektryczną: taki potencjometr może mieć pokrętło obrotowe, nie musi być suwakiem przesuwanym po prostej.

Charakterystyka logarytmiczna daje inną zależność między ruchem a zmianą rezystancji. Nie zamieniaj jej na liniową ani odwrotnie tylko na podstawie tej samej wartości 10 kΩ. Nie polegaj też wyłącznie na literze A lub B bez sprawdzenia legendy oznaczeń danego producenta.

Tolerancja rezystancji i liniowość to różne parametry. Dla rezystancji 10 kΩ ±10% całkowity opór może wynosić od 9 do 11 kΩ. Nie oznacza to automatycznie błędu napięcia wyjściowego ±10% w każdym położeniu pokrętła. Liniowość opisuje odchylenie charakterystyki od oczekiwanego przebiegu; dokładność nastawy zależy też od całego obwodu.

Zakres ruchu sprawdzamy w stopniach lub liczbie obrotów. Siemens podaje dla omawianego wykonania 280°, a Lovato dla swojego 290°. Są to zakresy mechaniczne; czynny zakres elektryczny może być inny. Skala 0–10 nie oznacza dziesięciu obrotów. Oznacza podział nastawy. Podobnie trwałość liczona w tysiącach cykli nie jest liczbą obrotów potrzebnych do przejścia od minimum do maksimum.

5. Moc potencjometru: co naprawdę oznacza 1 W?

Wartość 1 W opisuje dopuszczalne obciążenie cieplne elementu w określonych warunkach. Nie oznacza, że potencjometr stale pobiera 1 W ani że może sterować odbiornikiem o dowolnym prądzie. W filtrach sklepu parametr ten występuje pod nazwą „Pobór mocy [W]”.

Policzmy prosty przypadek: 10 V przyłożone do całej ścieżki 10 kΩ. Pomijamy na razie niewielkie obciążenie przez wejście odbiornika.

• Prąd ścieżki: I = U / R = 10 V / 10 000 Ω = 1 mA.
• Wydzielana moc: P = U² / R = 100 / 10 000 = 0,01 W.
• Dla dolnej granicy tolerancji ±10%, czyli 9 kΩ: około 1,11 mA i 0,0111 W.

To niewielkie wartości w stosunku do 1 W, ale nadal trzeba spełnić wymagania napięciowe, temperaturowe i dotyczące prądu suwaka. Jeżeli używamy tylko części ścieżki jako regulowanego rezystora, nie wolno zakładać, że ta mała część może rozpraszać pełną moc znamionową całego elementu. Zasady obciążenia i ograniczenia opisuje nota Vishay, s. 2 i 4 pliku PDF.

Nie myl także napięcia izolacji Ui z napięciem, które należy podać na potencjometr. Przykładowo wartość Ui = 250 V nie jest poleceniem zasilenia pokrętła napięciem 230 V. O napięciu obwodu decydują dokumentacja potencjometru i wymagania współpracującego wejścia.

6. Montaż w pulpicie: komplet, otwór, przyłącza i IP

Kompletny potencjometr obejmuje pokrętło i element rezystancyjny; sposób mocowania oraz wyposażenie dodatkowe zależą od numeru katalogowego. Sama główka lub napęd do potencjometru może nie zawierać rezystora. Nie dokładamy też do potencjometru zwykłego styku NO/NC z myślą, że zastąpi jego ścieżkę rezystancyjną.

Przed zakupem sprawdź:

• Otwór i grubość płyty. „Seria 22 mm” jest nazwą rodziny montażowej. Dokładny otwór, tolerancję, grubość płyty i miejsce za panelem sprawdzamy w rysunku wybranego wykonania.
• Rodzaj przyłączy. Zaciski śrubowe, końcówki lutownicze lub inne przyłącza wymagają innego przygotowania przewodów. Parametr „Inne” w filtrze trzeba doprecyzować w karcie produktu.
• Uszczelnienie. Stopień IP od czoła nie oznacza takiej samej ochrony zacisków za panelem. W Lovato producent rozdziela ochronę części przedniej od IP20 z tyłu.
• Opis nastawy. Skala i tabliczka powinny wyjaśniać operatorowi, co zmienia pokrętło. „Wydajność: min–max” bywa bardziej użyteczne niż same cyfry.

Wykonanie kompletne ogranicza liczbę części do dobrania. Główka bez rezystora daje większą swobodę, ale wymaga sprawdzenia wałka, jego długości, mocowania i zgodności z konkretnym elementem. Ta sama średnica otworu nie gwarantuje, że części różnych serii dadzą się połączyć.

7. Siemens, ABB, Schneider i Lovato — co różni dostępne rozwiązania?

Poniższe przykłady mają 10 kΩ. To punkt wyjścia do porównania, a nie deklaracja, że każdy z nich jest bezwarunkowym zamiennikiem pozostałych.

Praktyczna różnica może polegać na wyposażeniu: Lovato ma skalę w opisie kompletnego urządzenia, natomiast do Siemens można dobrać np. tabliczkę 0–10, 3SU1900-0BG16-0SA0. Nie trzeba kupować innego potencjometru tylko po to, żeby czytelniej opisać nastawę.

Źródła porównania: Siemens — karta konkretnego wykonania, ABB — karta MT-110B, ABB — zestawienie potencjometrów, Schneider — dane XB5, Schneider — wykonania XB4, Lovato — dane i dokumentacja.

8. Przykład doboru: pokrętło nastawy na pulpicie

Założenia dydaktyczne: budujemy pulpit dla urządzenia, którego instrukcja dopuszcza zewnętrzny potencjometr liniowy 10 kΩ ±10%. Ma ono wyjście odniesienia 10 V o wydajności 5 mA i wejście napięciowe o rezystancji 1 MΩ. Panel ma odpowiednio wykonany otwór dla wybranego produktu z rodziny 22 mm, dostateczną głębokość i wymaga IP66 od frontu. Temperatura przy potencjometrze wynosi 35°C. Nie są to parametry konkretnego sterownika sprzedawanego w sklepie.

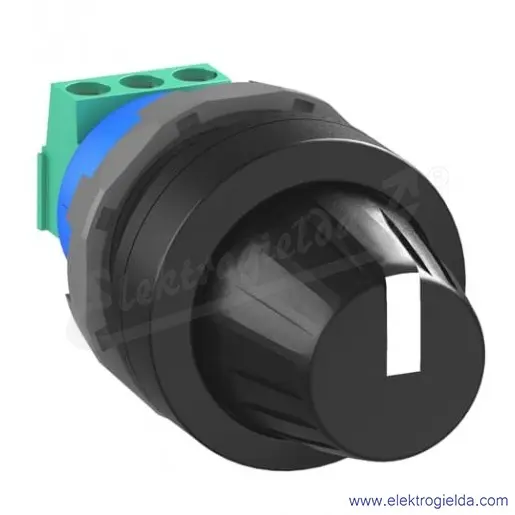

Krok 1 — wybieramy produkt do sprawdzenia. Schneider XB5AD912R10K jest kompletnym potencjometrem liniowym 10 kΩ ±10%, z zaciskami śrubowymi. Dane producenta odpowiadają przyjętym wymaganiom elektrycznym i stopniowi IP od frontu.

Krok 2 — sprawdzamy obciążenie źródła. W najgorszym przypadku tolerancji ścieżka ma 9 kΩ, więc pobiera około 1,11 mA. Wejście 1 MΩ przy 10 V pobierze maksymalnie 0,01 mA. Konserwatywnie sumując te wartości, otrzymujemy mniej niż 1,13 mA, czyli znacznie poniżej dostępnych 5 mA. Zakładamy, że źródło odniesienia nie zasila dodatkowych odbiorników.

Krok 3 — sprawdzamy moc i wpływ wejścia. Moc w całej ścieżce wynosi około 0,0111 W przy minimalnej rezystancji. To znacznie mniej niż deklarowane 1 W przy 70°C. Dla nominalnych 10 kΩ w połowie zakresu mamy dwie części po 5 kΩ. Wejście 1 MΩ obciąża dolną część: napięcie wyjściowe wyniesie około 4,988 V zamiast idealnych 5 V. To obliczenie pokazuje tylko wpływ obciążenia wejściem; nie obejmuje wszystkich błędów elementów ani kalibracji.

Krok 4 — kompletujemy punkt nastawy. Potrzebujemy jednego kompletnego potencjometru, opisu funkcji przy pokrętle oraz przewodów dobranych do zacisków i instrukcji urządzenia. Nie dobieramy dodatkowego bloku styków ani modułu LED. Jeśli opis ma być osobną tabliczką, wybieramy akcesorium dopuszczone dla tego wykonania.

Krok 5 — sprawdzamy działanie po montażu. Kontrolujemy zgodność okablowania ze schematem, kierunek zwiększania nastawy i wartości na obu końcach zakresu. Osobno sprawdzamy, jak urządzenie reaguje na przerwę w obwodzie sygnału. Położenie pokrętła „0” nie jest odłączeniem zasilania ani funkcją zatrzymania awaryjnego.

W tym przykładzie model jest uzasadnionym wyborem, bo spełnia określone wymagania. Jeśli instrukcja urządzenia zażąda 1 kΩ, wracamy do początku doboru: przy 10 V ścieżka pobrałaby nominalnie 10 mA, przekraczając przyjętą wydajność źródła 5 mA. Nie wystarczy wtedy zmienić numeru katalogowego na wersję 1 kΩ i pozostawić resztę założeń bez zmian.

9. Normy: jak przełożyć je na dobór potencjometru?

Przy tym produkcie normy pomagają ocenić warunki zastosowania, ale nie wskazują jednej uniwersalnej rezystancji dla każdego pulpitu.

Ochrona obudowy — PN-EN 60529. Kod IP opisuje ochronę przed dostępem do części niebezpiecznych oraz wnikaniem ciał stałych i wody. W praktyce porównaj warunki stanowiska z deklaracją producenta, zwracając uwagę, czy dotyczy ona frontu po prawidłowym zamontowaniu, czy również zacisków. Oficjalny opis zakresu i odnośniki do zmian znajdziesz w polskim katalogu PKN.

Wyposażenie elektryczne maszyny — rodzina PN-EN 60204-1. Dobór samego pokrętła jest częścią projektu całego obwodu sterowania. Jego opis, sposób podłączenia i zachowanie po utracie sygnału trzeba rozpatrywać razem z maszyną. Zastosowanie tej normy do badań wyposażenia elektrycznego pokazuje także Urząd Dozoru Technicznego.

To omówienie praktycznych kwestii do sprawdzenia, nie pełna treść norm ani deklaracja zgodności projektu. Przy realizacji projektu sprawdza się właściwe wydania norm i dokumentację konkretnych urządzeń. Deklaracji dla całej rodziny przycisków, styków i elementów awaryjnych nie należy automatycznie przypisywać każdemu potencjometrowi z tej rodziny.

10. Jak znaleźć wybrany potencjometr w Elektrogiełdzie?

Wejdź do kategorii Potencjometry. Mając ustalone parametry, zawężaj wybór w tej kolejności:

Gdy filtr nie pokazuje modelu, który znasz z dokumentacji, wyszukaj jego numer katalogowy. Przed zakupem porównaj parametry wybranego wykonania z wymaganiami swojego urządzenia i dokumentacją producenta.

Przed zakupem zamknij dobór krótkim sprawdzeniem: rezystancja i charakterystyka zgodne z wejściem; źródło odniesienia nieprzeciążone; moc i temperatura dopuszczalne; komplet zawiera element rezystancyjny; montaż, przyłącza i IP pasują do pulpitu. Wtedy wybierasz produkt na podstawie potrzeb urządzenia, a nie samego wyglądu pokrętła.
