Jak dobrać kolumnę sygnalizacyjną? Kolory, zasilanie i kompletowanie modułów

Pracownik nadzoruje kilka stanowisk. Nie stoi cały czas przy jednym pulpicie, dlatego powinien z daleka zobaczyć, które urządzenie pracuje prawidłowo, gdzie kończy się materiał, a gdzie wystąpiła awaria. Właśnie do tego służy kolumna sygnalizacyjna, nazywana również wieżą sygnalizacyjną: przekazuje stan maszyny za pomocą światła, a w niektórych wykonaniach także dźwięku.

Dobór zacznij od informacji, którą ma otrzymać człowiek. Dopiero potem wybieraj liczbę kolorów, napięcie, sposób sterowania i części montażowe. W tym poradniku przejdziemy przez te decyzje, porównamy rozwiązania producentów i skompletujemy przykładową kolumnę z produktów Elektrogiełdy.

W tym poradniku

1. Co robi kolumna, a co musi zapewnić układ sterowania?
2. Kolory i normy: najpierw ustal znaczenie sygnałów
3. Trzy sposoby zbudowania kolumny
4. Parametry konieczne: napięcie, sterowanie i warunki pracy
5. Funkcje dodatkowe: miganie, dźwięk i test sygnalizacji
6. Serie Siemens, Schneider, ABB i Lovato — jakie różnice mają znaczenie?
7. Przykład dydaktyczny: kompletujemy kolumnę 24 V DC
8. Jak odnaleźć te produkty i użyć filtrów Elektrogiełdy?

1. Co robi kolumna, a co musi zapewnić układ sterowania?

Kolumna sama nie wie, że w maszynie zabrakło materiału. Taką informację musi otrzymać z układu sterowania. Najprostszy przykład: sterownik włącza osobne wyjście dla zielonego, żółtego lub czerwonego światła. Wtedy odpowiedni segment się zapala. W rozwiązaniu z komunikacją sterownik przekazuje polecenie przez właściwy interfejs.

Kolumna informuje, ale samo zapalenie czerwonego światła nie zatrzymuje maszyny. Zatrzymanie, blokady i inne reakcje realizuje zaprojektowany układ sterowania. Zwykła wieża sygnalizacyjna nie zastępuje urządzeń ochronnych ani funkcji bezpieczeństwa.

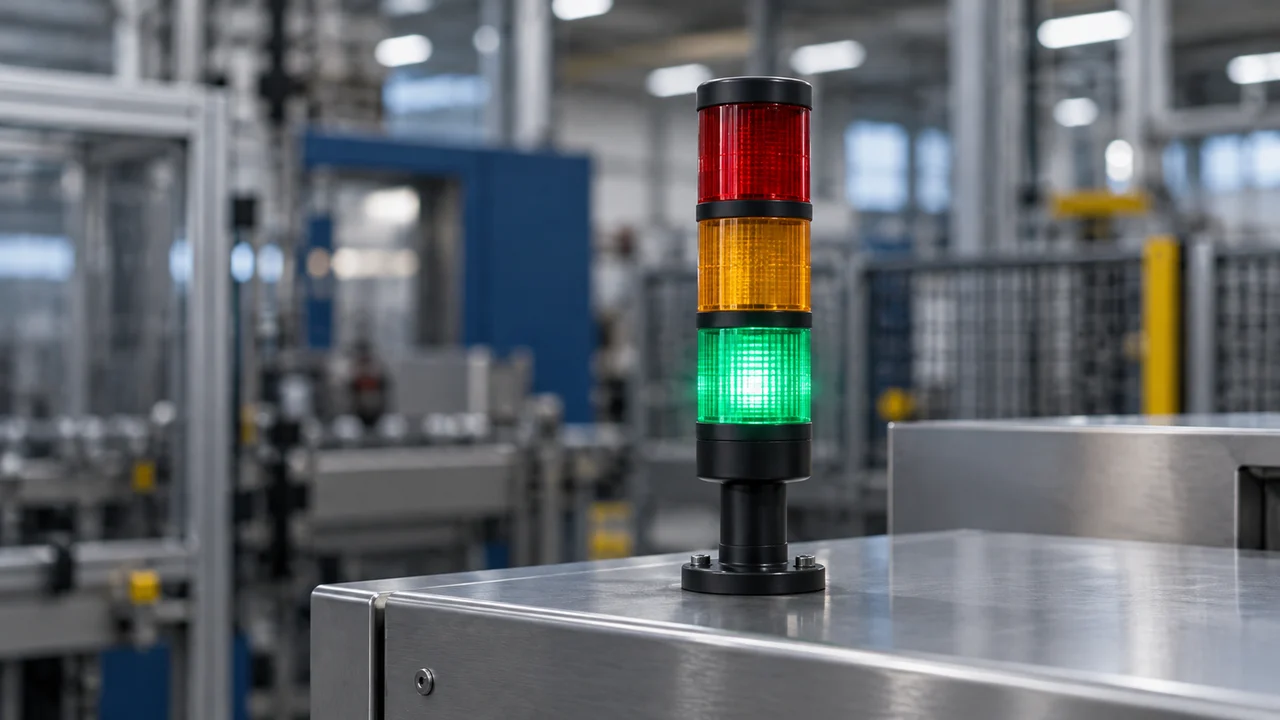

Wyobraźmy sobie stanowisko pakowania. Podczas poprawnego cyklu świeci zielona lampka. Żółta informuje, że zapas opakowań zbliża się do poziomu wymagającego uzupełnienia. Czerwona sygnalizuje poważną usterkę wymagającą reakcji zgodnej z instrukcją maszyny. To trzy różne komunikaty, więc potrzebujemy trzech rozróżnialnych wskazań. Nie oznacza to jeszcze, że musimy kupić trzy osobne moduły — wskazania może realizować również jedna kolumna konfigurowalna.

2. Kolory i normy: najpierw ustal znaczenie sygnałów

Kolory nie powinny być dowolną dekoracją. Operator ma rozumieć komunikat bez zgadywania, a podobne maszyny w zakładzie powinny używać spójnego sposobu sygnalizacji.

To praktyczne objaśnienie, a przykłady są dydaktyczne. Punktem odniesienia dla znaczeń kolorów jest m.in. instrukcja Siemens 8WD4, tabela na stronie 19. Dla trzech kolorów w naszym przykładzie przyjmujemy czytelny układ: czerwony u góry, żółty pośrodku, zielony na dole. Zachowaj spójność z dokumentacją i standardem sygnalizacji konkretnej maszyny.

Zielone światło nie jest pozwoleniem na wejście do strefy niebezpiecznej. Informacja „normalna praca” może oznaczać, że maszyna właśnie wykonuje ruch. Podobnie zgaszona kolumna nie dowodzi bezpiecznego postoju: przyczyną może być brak zasilania albo usterka.

Przy projektowaniu sygnalizacji przydatne są dwa poziomy dokumentów:

• Normy techniczne: PN-EN 60204-1:2018-12 — wyposażenie elektryczne maszyn, polska wersja w PKN oraz zasady kodowania wskaźników z rodziny 60073, opisane przez oficjalny katalog IEC 60073. Przy korzystaniu z PN-EN 60204-1 uwzględnij również zmianę A1:2026-03, wykazaną w oficjalnym wykazie PKN.
• Wymagania dla maszyny: dyrektywa 2006/42/WE, załącznik I, punkty 1.7.1.1–1.7.1.2, polski tekst EUR-Lex wymaga czytelnych informacji i jednoznacznych, łatwo dostrzegalnych sygnałów ostrzegawczych. Przewiduje też możliwość sprawdzenia przez operatora działania urządzeń ostrzegawczych.

Przekłada się to na prostą decyzję: ustal znaczenie każdego sygnału, miejsce obserwacji i sposób testowania. Dodanie większej liczby kolorów nie pomaga, jeśli nikt nie potrafi ich zinterpretować. Linki do katalogów norm wskazują zakres dokumentów; nie są pełnym, bezpłatnym tekstem norm ani potwierdzeniem zgodności całej maszyny.

3. Trzy sposoby zbudowania kolumny

Moduł świetlny jest częścią kolumny. Zwykle nie zamontujesz go samodzielnie na maszynie i nie przyłączysz tak jak gotowej lampki. Połączenie z instalacją zapewnia element przyłączeniowy właściwej serii. Pokrywa zamyka górę zestawu, a stopa, rura lub kątownik służą do jego zamocowania.

Niektóre moduły mają wbudowane LED. Inne zawierają klosz i oprawkę, do której trzeba dobrać źródło światła. Przykładem są warianty Siemens z oprawką Ba15d, opisane w polskiej broszurze producenta, strona 3. W dalszym przykładzie wybierzemy moduły z LED, aby nie kompletować osobnych żarówek.

4. Parametry konieczne: napięcie, sterowanie i warunki pracy

Napięcie: 24 V DC, 24 V AC/DC i 230 V to różne wykonania

Odczytaj napięcie przewidziane na schemacie maszyny. 24 V DC oznacza prąd stały. 24 V AC/DC dopuszcza oba rodzaje napięcia w zakresie podanym przez producenta. Sam napis „24 V” bez AC lub DC nie kończy sprawdzenia.

Modułu na 24 V nie wolno zasilać napięciem 230 V. W kolumnie modułowej sprawdzasz także, w jaki sposób napięcie trafia do poszczególnych elementów. W niektórych systemach jest doprowadzane bezpośrednio do modułów, a w innych odpowiedni moduł zasilający zapewnia ich zasilanie. Nie przenoś zasad z jednej rodziny na drugą.

Dla przykładu zielony 8WD4420-5AC ma znamionowo 24 V AC/DC i tolerancję ±10%. Oznacza to zakres 21,6–26,4 V. Jeśli instalacja ma 24 V DC, warto sprawdzić również napięcie przy kolumnie pod obciążeniem: długi przewód powoduje spadek napięcia. Dane pochodzą z karty Siemens dla tego wariantu.

Sterowanie: czym włączysz światła?

Przy osobnym sterowaniu trzema kolorami zwykle przewidujesz trzy kanały sterujące. Moduł dźwiękowy może wymagać kolejnego. Sprawdź schemat urządzenia: liczbę żył, sposób podłączenia wspólnego przewodu oraz zgodność z wyjściami sterownika. Kolor przewodu w kablu nie musi odpowiadać kolorowi zapalanej lampki.

Wyjście musi wytrzymać prąd załączanego elementu. Osobno sprawdza się dopuszczalny prąd pojedynczego wyjścia i sumę prądów jego grupy. Przy elektronice LED znaczenie mogą mieć też prąd załączenia i prąd upływu wyjścia w stanie wyłączonym. Nie dobieraj wyjścia wyłącznie z napisu „24 V”.

W wariancie IO-Link potrzebujesz mastera IO-Link, odpowiedniego połączenia oraz obsługi urządzenia w sterowaniu. Złącze M12 samo w sobie nie oznacza IO-Link. To rodzaj złącza; występuje także w urządzeniach sterowanych zwykłymi sygnałami elektrycznymi.

Średnica i miejsce montażu: czy operator rzeczywiście zobaczy sygnał?

Średnica 50, 60 lub 70 mm nie jest deklaracją zasięgu widzenia. O wyniku decydują też jasność, kąt obserwacji, światło dzienne, zabrudzenie i przeszkody. Zaznacz na planie stanowiska miejsce operatora oraz punkty, z których ma rozpoznać komunikat. Sprawdź, czy kolumny nie zasłoni osłona, paleta albo otwarte drzwi szafy.

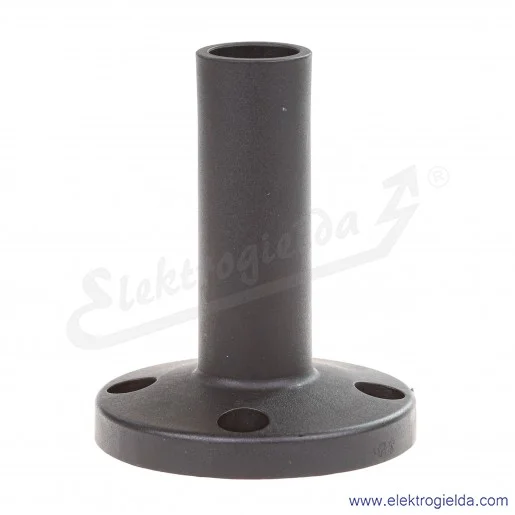

Rura pozwala wynieść światła ponad przeszkodę, ale wymaga odpowiedniej podstawy. Przy dłuższej rurze sprawdź dopuszczalny sposób mocowania i odporność na drgania. Nie dobieraj części wyłącznie według wspólnej średnicy: 70 mm u dwóch producentów nie oznacza zgodności ich zaczepów i połączeń elektrycznych.

IP i temperatura: oceń cały zestaw

IP opisuje ochronę obudowy przed wnikaniem ciał stałych i wody w określonych warunkach badania. W praktyce odróżnij spokojne wnętrze szafy, zapyloną halę, zraszanie i mycie pod ciśnieniem. Samo IP65 nie oznacza odporności na dowolne mycie, chemię ani warunki zewnętrzne.

W zestawie sprawdź element przyłączeniowy, moduły, pokrywę, uszczelki i wejście przewodu. Producent Siemens uzależnia osiągnięcie IP65 od zastosowania dostarczonych uszczelnień — instrukcja, strona 23.

Temperaturę porównuj z zakresem konkretnego wariantu. Dla zielonego modułu z naszego przykładu producent podaje −20…+50°C. Gdy przy maszynie występuje 55°C, ten wariant nie spełnia założenia, nawet jeśli napięcie i kolor się zgadzają.

5. Funkcje dodatkowe: miganie, dźwięk i test sygnalizacji

Światło ciągłe czytelnie pokazuje utrzymujący się stan. Miganie może przyciągnąć uwagę do nowego zdarzenia. Nie wprowadzaj wielu podobnych rytmów bez wyraźnego powodu — operator ma rozpoznać komunikat, a nie liczyć błyski. Sprawdź, czy miganie realizuje sam moduł, konfiguracja urządzenia czy program sterownika.

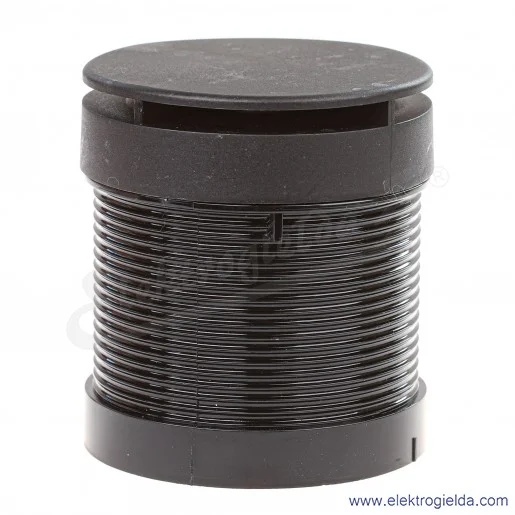

Dźwięk pomaga, gdy pracownik patrzy w inną stronę. Głośność dobiera się do miejsca odbioru i hałasu otoczenia. Porównując katalogowe dB, sprawdź odległość pomiaru oraz warunki podane przez producenta. Liczby z dwóch kart nie muszą być bezpośrednio porównywalne. Sygnał trzeba zweryfikować na rzeczywistym stanowisku, z uwzględnieniem stosowanych ochronników słuchu.

Przydatne jest rozdzielenie alarmu świetlnego od dźwiękowego: po potwierdzeniu przez operatora dźwięk może się wyłączyć, a światło nadal informować o trwającym problemie. To funkcja sterowania, którą należy przewidzieć — nie każda kolumna zrobi to samodzielnie.

Test lampek pozwala kolejno lub jednocześnie sprawdzić wskazania. W kolumnie sterowanej z PLC można przewidzieć taką sekwencję w programie, z uwzględnieniem bilansu prądowego. Test nie może uruchamiać ruchu maszyny ani pozorować rzeczywistego bezpiecznego stanu. Nie należy też łączyć ze sobą wyjść sterownika, aby jednym przewodem zasilić wszystkie światła.

6. Serie Siemens, Schneider, ABB i Lovato — jakie różnice mają znaczenie?

Siemens SIRIUS: moduły 8WD44 albo konfigurowalne 8WD46

8WD44 to rodzina modułowa o średnicy 70 mm. Wybierasz fizyczne elementy świetlne, element przyłączeniowy i mocowanie; dopuszczalna kolumna ma do pięciu elementów sygnalizacyjnych. To czytelne rozwiązanie dla ustalonej listy stanów i wymiany pojedynczych części.

8WD46 daje inne możliwości: zamiast wymieniać kolorowy segment, zmieniasz konfigurację. Wersje z 9 albo 15 segmentami mogą pokazywać np. stan lub poziom. Na stronie sklepu znajdziesz m.in.:

Porównanie rodzin i funkcji: polska broszura Siemens, strony 5–7. Przypisanie wariantów przedstawia też katalog IC 10 udostępniony przez Siemens, strona drukowana 13/166. Jeśli czytnik PDF zignoruje otwarcie wskazanej strony, wpisz jej numer ręcznie w jego pasku nawigacji.

Konfiguracja lub IO-Link mają sens, gdy wykorzystasz zmienne wskazania, diagnostykę bądź istniejącą infrastrukturę komunikacyjną. Dla trzech niezmiennych komunikatów prostsza kolumna modułowa nadal może być dobrym wyborem. Nie ma uniwersalnej liczby stanowisk, od której komunikacja zawsze się opłaca: porównaj koszt urządzeń, przewodów, wyjść, uruchomienia i późniejszych zmian.

Schneider Electric: gotowe zestawy i zmiana generacji Harmony

Przykładem gotowego zestawu widocznego w sklepie jest XVC6B35S: trzy kolory, 24 V AC/DC, światło ciągłe lub migające i brzęczyk. Jego IP23 pokazuje, dlaczego gotowej kolumny nie należy automatycznie traktować jako odpowiednika zestawu IP65. Parametry i informację o cyklu życia podaje karta producenta XVC6B35S.

W modułowej rodzinie XVU osobno występują podstawa i elementy sygnalizacyjne. W sklepie jest np. podstawa z pokrywą XVUC21B. Przy nowym projekcie sprawdź jednak następcę: polska strona Schneidera wskazuje dla tej podstawy zakończenie sprzedaży 31 maja 2026 r. i zamiennik z rodziny Harmony XV6. Producent zastrzega możliwe różnice parametrów — informacja Schneider Electric Polska.

Dla użytkownika oznacza to dwa różne zakupy: uzupełnienie istniejącego XVU oraz budowę nowego systemu. Przy wymianie generacji sprawdź zgodność całego zestawu, mocowania i okablowania. Nie zakładaj, że nowy moduł można wpiąć do starej podstawy. Obecność produktu w sklepie nie jest równoznaczna z dalszą produkcją ani dostępnością magazynową.

ABB K70: sprawdź, czy moduł ma już źródło światła

K70 to system z elementem przyłączeniowym, modułami świetlnymi, opcjonalną sygnalizacją dźwiękową i własnymi mocowaniami. Moduły łączy się bagnetowo. W dokumentacji ABB występują zarówno elementy wymagające osobnej żarówki Ba15d, jak i wykonania z LED. To istotna różnica przy zamawianiu części do istniejącej wieży.

Katalog wskazuje do pięciu elementów w jednej kolumnie oraz IP54 dla opisanych modułów. Nie przenoś IP65 ani doboru części z podobnie wyglądającej serii innego producenta. Rozbudowę rozpocznij od identyfikacji rodziny i dokładnego oznaczenia istniejących elementów. Źródło: katalog ABB, strony drukowane 76–80, PDF od strony 79. Jest to dokumentacja starszej rodziny; przed zamówieniem trzeba potwierdzić aktualną dostępność części. Nie przedstawiamy jej tutaj jako zweryfikowanego kompletnego zestawu zakupowego.

Lovato: rozróżnij 8LT7 i LTN

Przykładem konstrukcji z wymiennym źródłem światła jest 8LT7EL8, czyli biały moduł światła ciągłego z oprawką Ba15d. Sam kolor i nazwa „moduł świetlny” nie oznaczają, że kupujesz gotowe źródło LED. Producent opisuje ten wariant jako dostarczany bez lampy — trzeba ją dobrać osobno. Potwierdza to oficjalna karta Lovato dla tego modułu.

Rodzina LTN ma zintegrowane LED i wybór światła ciągłego lub migającego w module. Producent oferuje wykonania 50 i 70 mm; dopuszcza pięć modułów świetlnych albo cztery świetlne i jeden dźwiękowy. Dobiera się również moduł zasilający, mocowanie oraz pokrywę, jeśli nie ma modułu dźwiękowego. Nie mieszaj elementów 8LT7 z LTN tylko dlatego, że mają tę samą średnicę. Broszura Lovato, strony 3–4.

Dobry przykład różnicy funkcjonalnej: w LTN producent opisuje wariant dźwiękowy 85 dB z IP65 oraz głośniejszy 100 dB z IP20. Wybór „najgłośniejszego” może więc nie pasować do warunków środowiskowych. Rodzinę LTN pokazujemy jako możliwość z portfolio producenta; kompletność jej bieżącej oferty w sklepie wymaga potwierdzenia.

7. Przykład dydaktyczny: kompletujemy kolumnę 24 V DC

Założenia są przykładowe, a nie wynikiem pomiarów rzeczywistej maszyny. Stanowisko pakowania ma zasilanie sterowania 24 V DC. Potrzebujemy trzech niezależnych świateł ciągłych: zielonego, żółtego i czerwonego. Kolumna będzie zamontowana bezpośrednio na poziomej powierzchni obudowy, ponad przeszkodami. Przyjmujemy wnętrze hali, temperaturę 10–40°C, wymaganie IP65 po prawidłowym montażu i brak mycia pod ciśnieniem. Na tym stanowisku nie wymagamy dźwięku ani komunikacji.

Wybieramy Siemens 8WD44. Powody są konkretne: ma odpowiednie moduły z LED 24 V AC/DC, umożliwia bezpośredni montaż i pozwala osobno załączać trzy kolory. W tej aplikacji nie wykorzystamy dodatkowych możliwości 8WD46.

To cztery pozycje zamówienia tworzące część sygnalizacyjną do przyjętego montażu. Nie dodajemy osobnej pokrywy ani żarówek, bo są już uwzględnione w wybranych produktach. Nie dodajemy rury, ponieważ założyliśmy montaż bezpośredni. Zmiana na montaż na rurze wymaga ponownego doboru elementu przyłączeniowego i mocowania.

Opis elementu przyłączeniowego potwierdza karta Siemens — podstawa z pokrywą. Zgodność modułów, sposób montażu i limit pięciu elementów pokazuje instrukcja 8WD4, strony 20–25.

Od strony montażu układ wygląda tak: na elemencie przyłączeniowym znajduje się segment zielony, nad nim żółty, potem czerwony, a całość zamyka pokrywa. Uszczelnienia, otwory i elementy mocujące dobiera się zgodnie z instrukcją i grubością podłoża. Oprócz pozycji z tabeli instalacja potrzebuje przewodu, dopasowanego wejścia kablowego, zabezpieczenia obwodu, zasilania i trzech właściwych kanałów sterowania. Dobór tych elementów zależy od maszyny; tabela nie jest listą całego wyposażenia szafy.

Liczymy prąd, zamiast zgadywać po mocy lampki

Karty producenta podają maksymalny pobór: czerwony 40 mA, żółty 35 mA, zielony 30 mA. Źródła: czerwony — karta Siemens, żółty — karta Siemens, zielony — karta Siemens.

Jeśli w teście mają świecić wszystkie trzy, do bilansu zasilania przyjmujemy:

40 mA + 35 mA + 30 mA = 105 mA = 0,105 A.

Dla znamionowego 24 V DC odpowiada to 24 V × 0,105 A = 2,52 W obciążenia trzech modułów. To obliczenie dla wskazanych danych i założeń, nie pomiar zużycia energii ani uwzględnienie wszystkich stanów przejściowych.

Przy trzech oddzielnych wyjściach czerwony kanał obsługuje 40 mA, żółty 35 mA, zielony 30 mA. Suma 105 mA ma znaczenie m.in. dla bilansu zasilania i wspólnej grupy wyjść. Nie oznacza, że trzeba puścić cały prąd przez jedno wyjście. Przed podłączeniem projektant sprawdza parametry wyjść, ich zachowanie przy obciążeniu LED, zabezpieczenie i spadek napięcia.

Wynik doboru

Otrzymujemy trzykolorową kolumnę 70 mm z LED, zasilaną 24 V DC, bez dźwięku i bez magistrali. Części odpowiadają założeniom elektrycznym i sposobowi montażu. Pozostają odbiór na stanowisku — widoczność wszystkich kolorów — oraz weryfikacja okablowania i programu. Gdy kolumnę zasłania maszyna, poprawka dotyczy miejsca lub sposobu montażu. Gdy operator potrzebuje wezwania dźwiękowego, należy dodać odpowiedni moduł i ponownie sprawdzić IP, prąd oraz sterowanie.

8. Jak odnaleźć te produkty i użyć filtrów Elektrogiełdy?

Zacznij od Kolumn i sygnalizatorów. Dalej wybierz rodzaj kupowanej części. Nie filtruj gotowej wieży i pojedynczego segmentu tak, jakby były tym samym produktem.

Przy kolumnach konfigurowalnych możesz zobaczyć inne pola, np. „Rodzaj napięcia”, „Napięcie znamionowe [V]”, „Liczba kolorów” i „Wbudowany sygnał dźwiękowy”. „Milion kolorów” opisuje możliwości zmiany barwy, a nie milion osobnych segmentów. Liczbę segmentów i sposób komunikacji potwierdź w karcie wybranego wariantu.

Filtry pochodzą z różnych klas produktów, dlatego nie każda karta ma komplet tych samych pól. Jeśli po zaznaczeniu wszystkich warunków zniknie znany model, zdejmuj filtry kolejno i wyszukaj numer katalogowy. Brak wyniku nie dowodzi braku produktu, a brak parametru nie oznacza wartości „nie”. Nie wyciągaj też kolejności montażu kolorów wyłącznie z nazw „Kolor światła 1/2/3”.

Najkrótsza droga do zestawu z przykładu to linki w tabeli części. Gdy dobierasz inny zestaw, zapisz przed zamówieniem: co sygnalizujesz, jakim napięciem i sygnałem sterujesz, gdzie montujesz kolumnę, jakie warunki ma wytrzymać i które części są już w dostawie. Taka lista pozwoli porównać rozwiązania na tych samych zasadach.
