ATR121-AD to mikroprocesorowy regulator temperatury o uniwersalnym wejściu, obsługujący różnorodne czujniki, takie jak Pt100, Pt500, Pt1000, Ni100, PTC, NTC, termopary (J, K, S, R) oraz sygnały analogowe (4–20 mA, 0–20 mA, 0–10 V, 0–6 kΩ, 0–150 kΩ). Urządzenie oferuje dwa wyjścia przekaźnikowe oraz jedno wyjście typu SSR, umożliwiając regulację w trybach ON-OFF, PID z autotuningiem oraz strefy neutralnej. Kompaktowa obudowa tablicowa o wymiarach 77x35 mm sprawia, że regulator idealnie nadaje się do zastosowań w automatyce przemysłowej.

Kluczowe cechy:

• Uniwersalne wejście: Obsługa szerokiej gamy czujników i sygnałów analogowych.
• Tryby regulacji: ON-OFF, PID z autotuningiem, strefa neutralna.
• Wyjścia: 2 przekaźnikowe, 1 SSR.
• Funkcje dodatkowe: Autotuning PID, funkcja LATCH ON dla szybkiej kalibracji z potencjometrami liniowymi.
• Interfejs użytkownika: Czytelny wyświetlacz LED z cyframi o wysokości 14 mm.

• Zasilanie: 12..24Vac ±10% 50/60Hz, lub 12..35Vdc
• Obudowa: Tablicowa 77x35x61,2 mm, materiał NORYL 94V-0.

1. Instalacja:

   • Zamontuj regulator w panelu, wycinając otwór o wymiarach 70,5x28,5 mm.
   • Podłącz odpowiednie czujniki do wejść zgodnie ze schematem połączeń.
   • Upewnij się, że zasilanie jest odłączone podczas podłączania przewodów.

2. Konfiguracja:

   • Włącz zasilanie urządzenia.
   • Ustaw odpowiedni typ czujnika w menu konfiguracyjnym, wybierając z dostępnych opcji.
   • Skonfiguruj tryb regulacji (ON-OFF, PID) oraz parametry PID, jeśli to konieczne.
   • Ustaw wartości zadane dla procesu oraz ewentualne alarmy.

3. Obsługa:

   • Monitoruj aktualną wartość procesową na wyświetlaczu LED.
   • W razie potrzeby dostosuj wartość zadaną za pomocą przycisków na panelu przednim.
   • W przypadku korzystania z funkcji autotuningu PID, uruchom ją z poziomu menu, aby regulator samodzielnie dostosował optymalne parametry.

4. Bezpieczeństwo:

   • Przed przystąpieniem do jakichkolwiek prac konserwacyjnych odłącz zasilanie urządzenia.
   • Unikaj instalacji w miejscach narażonych na wilgoć, pył lub bezpośrednie działanie promieni słonecznych.
   • Zapewnij odpowiednią wentylację wokół urządzenia, aby uniknąć przegrzania.

Uwagi:

• Regularnie sprawdzaj połączenia elektryczne pod kątem ewentualnych poluzowań.
• W razie wystąpienia nieprawidłowości skonsultuj się z działem technicznym producenta.

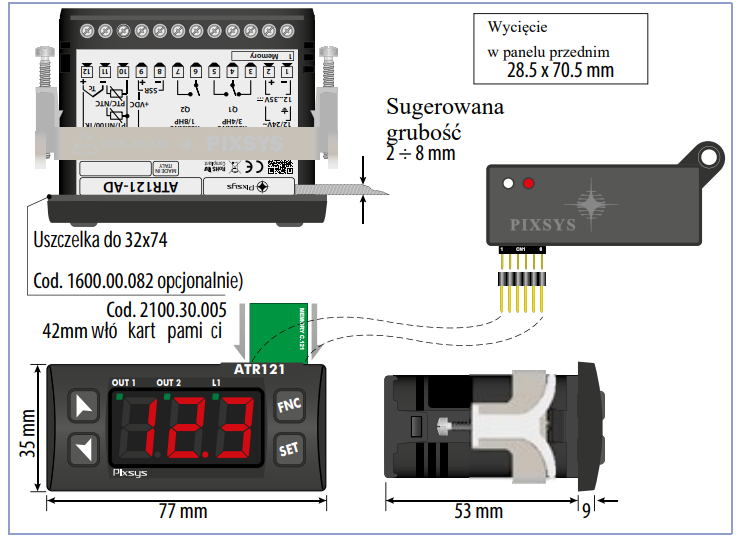

Wymiary:

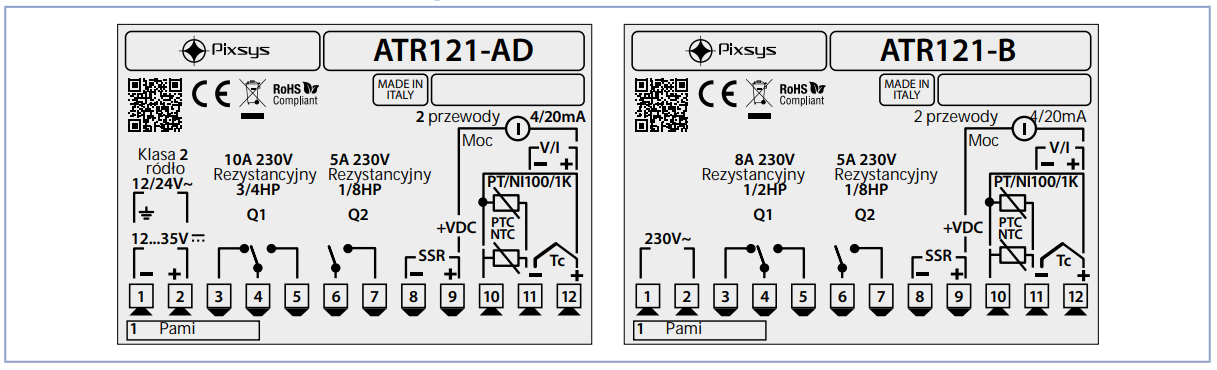

Schemat podłączenia:
