Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
1100 do 250
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
1100 do 250
Znamionowe napięcie sterowania Us dla DC [V]
1100 do 250
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
11050 A
Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
1630 A
Znamionowy prąd pracy dla AC-4, 400 V [A]
1540 A
Opis produktu

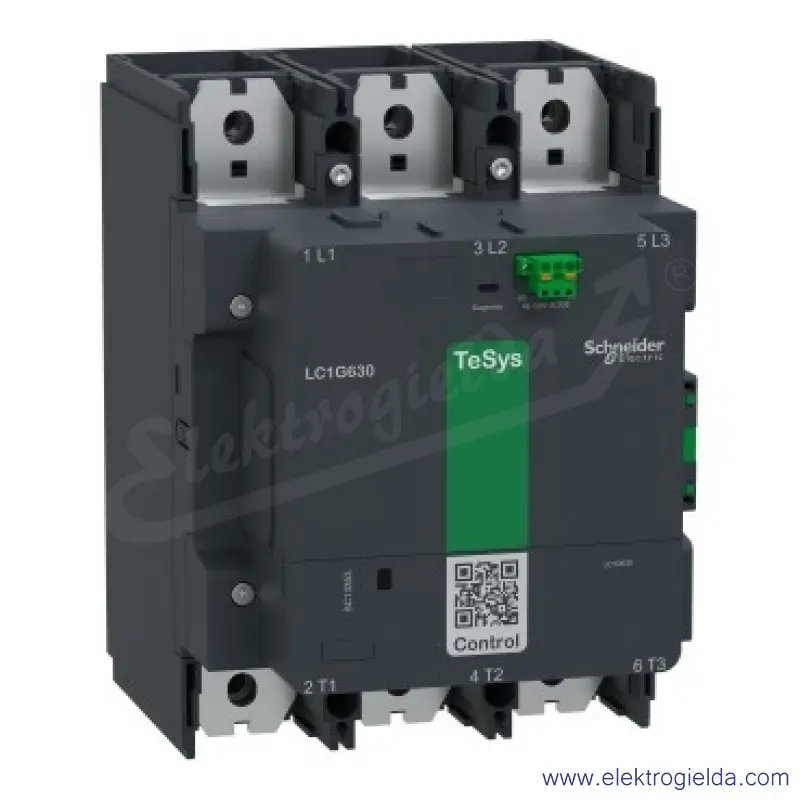

Stycznik dużej mocy TeSys Giga, 3-biegunowy (3NO), odpowiedni do zastosowań kategorii AC-3 do 630A 400kW przy 440V. Wyposażony w szerokopasmową cewkę 100-250V AC/DC o niskim zużyciu energii oraz z wbudowanym wysoce niezawodnym blokiem styków pomocniczych 1NO+1NC (17V 1mA). Zaprojektowany dla wymagających zastosowań z maksymalną szybkością pracy do 500 cykli na godzinę i środowiskiem do 60°C. Został zbudowany z myślą o wysokiej niezawodności zapewniając trwałość mechaniczną do 5 milionów cykli. Contact Wear Diagnosis (CWD) to standardowa funkcja. W sposób ciągły monitoruje i zapewnia informacje na temat prawidłowych i alarmowych stanów za pomocą diody LED. Możliwa jest wymiana modułu przełączającego (styki główne), modułu sterującego zwiększającego żywotność stycznika za pomocą prostych czynności konserwacyjnych. Dostępne z przodu główne złącza zasilania są wyposażone w połączenia śrubowe, a złącza sterujące w zaciski wciskane, co ułatwia i przyspiesza montaż. Zapewnia stopień ochrony IP2x od strony czołowej z opcjonalnymi osłonami zacisków zgodnymi z normami IEC 60529 oraz VDE 0106. Może pracować w temperaturze otoczenia od -25°C do 60°C i być montowany bezpośrednio na płycie, bez obniżania wartości znamionowych do wysokości 3000 m. Stycznik można zamontować w trzech ćwiartkach płaszczyzny pionowej, a ORL bezpośrednio pod stycznikiem. Wymiary wynoszą 284 mm x 211 mm x 266 mm (wys. x szer. x gł.), kompaktowy rozmiar umożliwia oszczędność miejsca na panelu. Certyfikat zgodności z wieloma normami (CB, CCC, cULcs, CE, UKCA) oraz RoHS/REACH. Unikalny kod QR zapewnia szybki dostęp do pełnych danych produktu.
