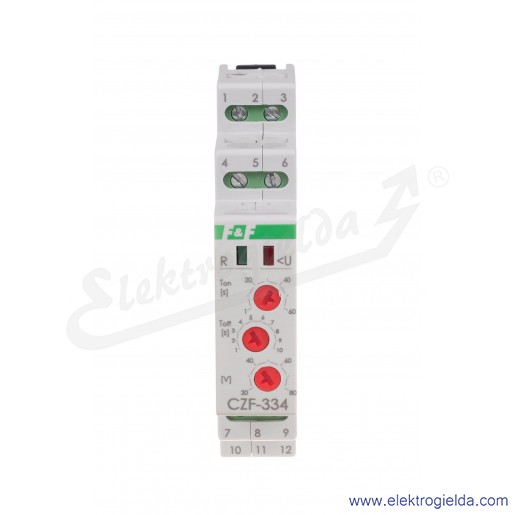

Przekaźnik kontroli faz CZF-334 TRMS z regulowanym progiem asymetrii 20..80V, zasilanie 3x400V, styki separowane 2NO2NC, True RMS
Producent:
Numer katalogowy producenta:
CZF-334-TRMS
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Detekcja zaniku fazy
- TAK
- Funkcja kontroli nadnapięciowej
- TAK
- Funkcja kontroli podnapięciowej
- TAK
- Głębokość [mm]
- 0 mm
- Kontrola asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Liczba styków przełącznych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
- 60 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
- 1 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Napięcie pracy dla AC 50 Hz [V]
- 150 do 280
- Napięcie zasilające dla AC 50 Hz [V]
- 150 do 280
- Rodzaj napięcia zasilającego
- AC
- Rodzaj napięcia zasilania
- AC
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Szerokość [mm]
- 0 mm
- Wymagane zewnętrzne źródło zasilania
- TAK
- Wysokość [mm]
- 0 mm
- Z odłączalnymi zaciskami
- NIE
- Znamionowy prąd załączania [A]
- 6 A
Opis produktu
Przekaźnik kontroli faz CZF-334 TRMS z regulowanym progiem asymetrii 20..80V, zasilanie 3x400V, styki separowane 2NO2NC, True RMS

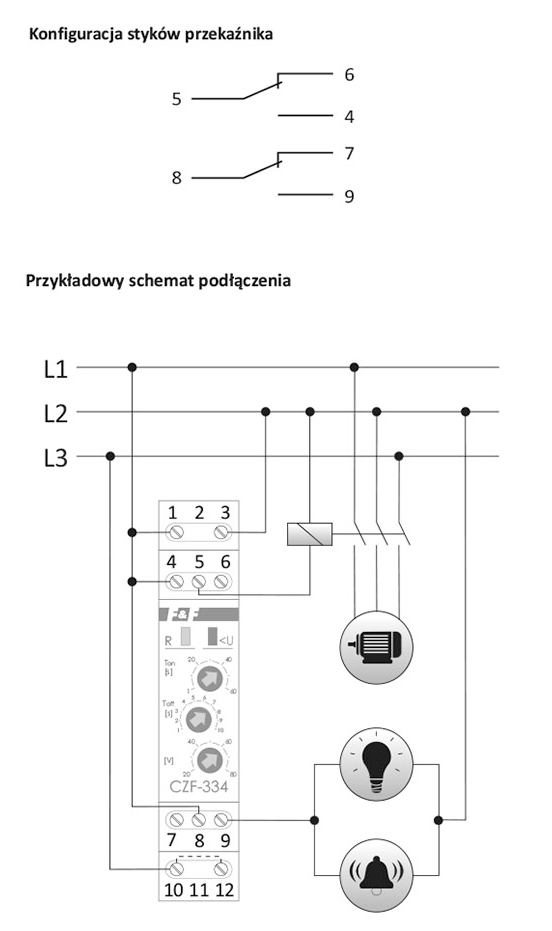

Czujnik zaniku fazy CZF-334 TrueRMS zabezpiecza silnik elektryczny zasilanego z sieci trójfazowej w przypadkach, gdy nastąpi:
– zanik napięcia w co najmniej jednej fazie;
– spadek napięcia w co najmniej jednej fazie poniżej 320 V;
– wzrost napięcia w co najmniej jednej fazie powyżej 480 V;
– asymetria napięć między fazami powyżej ustawionej wartości.
Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 320 V, lub wzrost powyżej 480 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. Odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi 5 V). Ponowne załączenie realizowane jest również z ustawionym opóźnieniem. Świecenie czerwonej diody sygnalizuje załączenie przekaźnika.
Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
