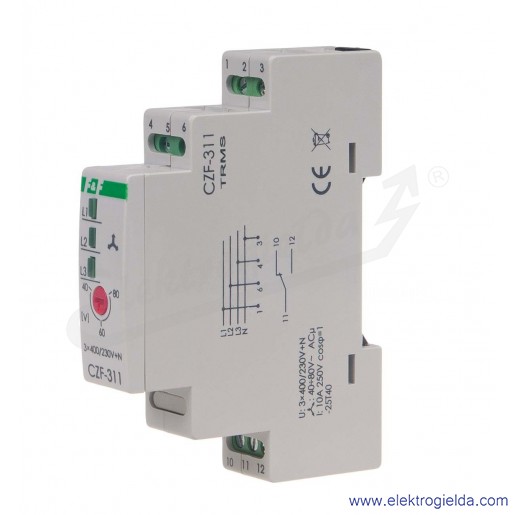

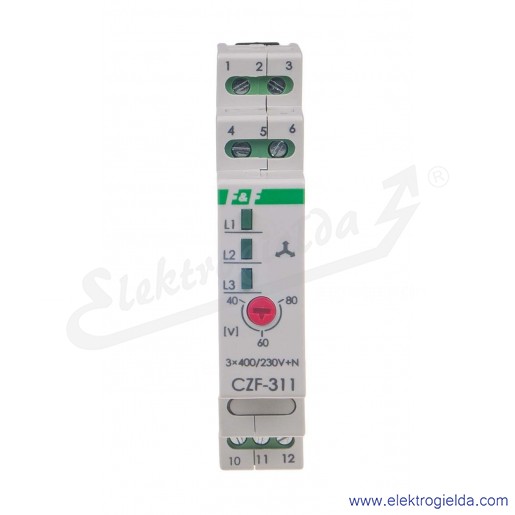

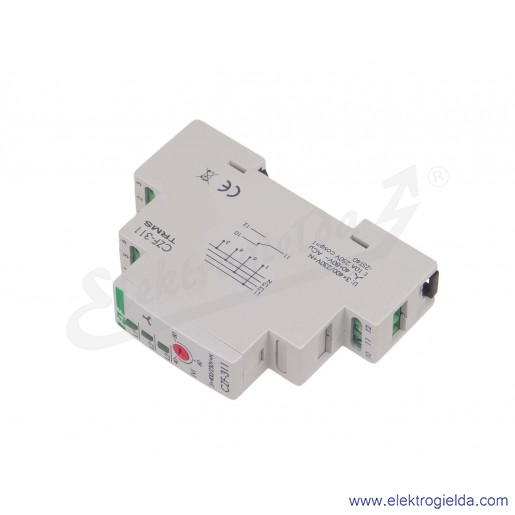

Przekaźnik kontroli faz CZF 311 TRMS Un-3×400V+N,Io 10a, mikroprocesorowy czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii
Producent:
Numer katalogowy producenta:
CZF-311-TRMS
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Detekcja zaniku fazy
- TAK
- Funkcja kontroli nadnapięciowej
- TAK
- Funkcja kontroli podnapięciowej
- TAK
- Głębokość [mm]
- 0 mm
- Kontrola asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Liczba styków przełącznych
- 1
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
- 4 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
- 4 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Napięcie pracy dla AC 50 Hz [V]
- 150 do 280
- Napięcie zasilające dla AC 50 Hz [V]
- 150 do 280
- Rodzaj napięcia zasilającego
- AC
- Rodzaj napięcia zasilania
- AC
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Szerokość [mm]
- 0 mm
- Wymagane zewnętrzne źródło zasilania
- TAK
- Wysokość [mm]
- 0 mm
- Z odłączalnymi zaciskami
- NIE
- Znamionowy prąd załączania [A]
- 10 A
Opis produktu
Przekaźnik kontroli faz CZF 311 TRMS Un=3×400V+N,Io<10a, mikroprocesorowy czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii napięcia, montaż na szynie DIN,True RMS
Czujnik zaniku fazy CZF-311 TrueRMS zabezpiecza silniki elektryczne zasilane z sieci trójfazowej.:
- w przypadkach zaniku napięcia w co najmniej jednej fazie
- w przypadku asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Działanie
Silnik zostaje wyłączony, gdy:
- Następuje zanik napięcia w co najmniej jednej dowolnej fazie,
- Pojawia się asymetria napięciowa między fazami powyżej progu zadziałania,
Wyłączenie następuje z opóźnieniem 4 s. Zapobiega to przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania, czyli o wartość histerezy napięciowej. Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
Dzięki pomiarowi TrueRMS czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
TrueRMS- rzeczywista skuteczna wartość napięcia.
