Przekaźnik kontroli faz CKF 318 TRMS 3×400V+N, Imax-10a, czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym bez
Producent:
Numer katalogowy producenta:
CKF-318-TRMS
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Detekcja zaniku fazy
- TAK
- Funkcja kontroli nadnapięciowej
- TAK
- Funkcja kontroli podnapięciowej
- TAK
- Głębokość [mm]
- 0 mm
- Kontrola asymetrii faz
- TAK
- Kontrola kolejności faz
- TAK
- Liczba styków przełącznych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
- 60 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
- 1 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
- 1 s
- Napięcie pracy dla AC 50 Hz [V]
- 320 do 480
- Napięcie zasilające dla AC 50 Hz [V]
- 320 do 480
- Rodzaj napięcia zasilającego
- AC
- Rodzaj napięcia zasilania
- AC
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Szerokość [mm]
- 0 mm
- Wymagane zewnętrzne źródło zasilania
- TAK
- Wysokość [mm]
- 0 mm
- Z odłączalnymi zaciskami
- NIE
- Znamionowy prąd załączania [A]
- 6 A
Opis produktu
CKF-318-TRMS
Czujnik kolejności i zaniku fazy CKF-318 TRMS
CKF-318 TRMS – czujnik kolejności i zaniku faz do ochrony silników
Dlaczego warto wybrać CKF-318-TRMS?
Zasilanie 3×400 V bez neutralnego
Pomiar napięcia TrueRMS
Kontrola zaniku i asymetrii faz
Kontrola kolejności faz
Dwa separowane wyjścia przekaźnikowe
Obciążenie styków 2×6 A
Regulowana asymetria 20–80 V
Montaż na szynie DIN TH-35
Obudowa 1 moduł, IP20
Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co pozwala zachować poprawną kontrolę parametrów także przy odkształconym przebiegu zasilania. To ważna przewaga w instalacjach przemysłowych, gdzie zakłócenia sieci mogą wpływać na działanie standardowych układów kontroli napięcia.
CKF-318 TRMS reaguje na zanik fazy, asymetrię, spadek i wzrost napięcia oraz błędną kolejność faz. Tak szeroki zakres monitorowania ogranicza ryzyko uszkodzenia silnika, niekontrolowanej zmiany kierunku obrotów oraz przestojów wynikających z nieprawidłowego zasilania.
Możliwość ustawienia progu asymetrii napięciowej oraz czasów reakcji pozwala dopasować działanie czujnika do charakteru instalacji. Opóźnienie wyłączenia pomaga uniknąć zbędnych reakcji na chwilowe wahania, zwiększając stabilność pracy układu automatyki.
Do sieci trójfazowej
Przeznaczony do układów 3×400 V bez przewodu neutralnego.
Praca automatyczna
Samoczynnie rozłącza i ponownie załącza wyjście po stabilizacji parametrów.
Niski pobór mocy
Pobór mocy 1,6 W sprzyja ekonomicznej eksploatacji.

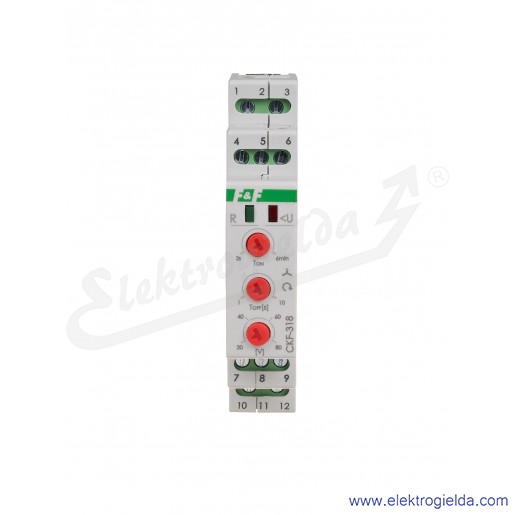

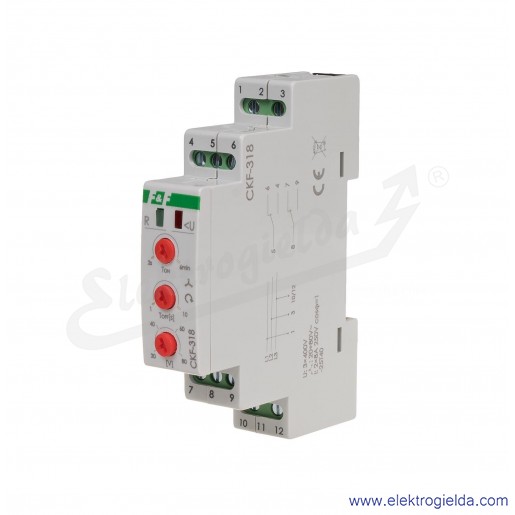

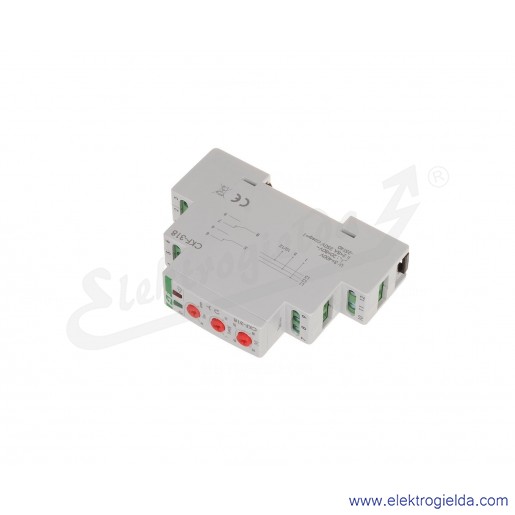

CKF-318-TRMS – wizualizacja urządzenia
Poznaj inne zalety CKF-318-TRMS
Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przystosowaną do zabudowy w rozdzielnicy elektrycznej.
Na obudowie znajdują się dostępne z zewnątrz zaciski śrubowe do podłączenia faz oraz obwodów wyjściowych przekaźnika.
Panel czołowy wyposażono w zieloną i czerwoną diodę LED, które wizualnie informują o stanie zasilania i wykrytych błędach.
Widoczne na panelu czołowym pokrętła umożliwiają ustawienie wymaganych wartości pracy zgodnie z potrzebami instalacji.
Konstrukcja obudowy pozwala zamontować czujnik na standardowej szynie DIN TH-35 w szafie lub rozdzielnicy.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Tak
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
60 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków przełącznych
2
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
320-480 V
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Napięcie pracy dla AC 50 Hz
320-480 V
Znamionowy prąd załączania
6 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
