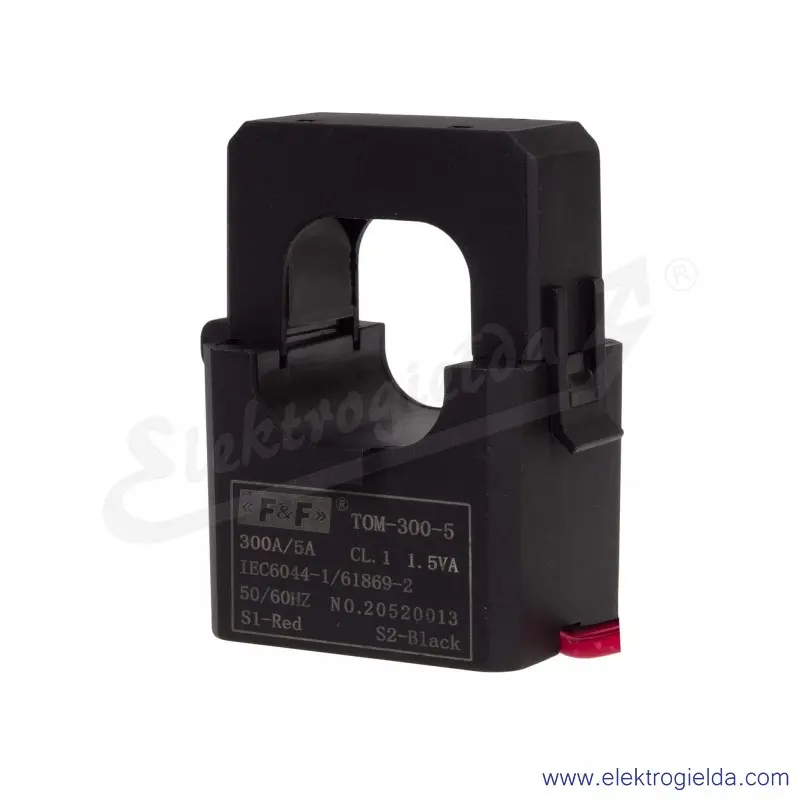

Przekładnik prądowy TOM-300-5 na kabel i szynę z otwieranym rdzeniem, moc 1.5VA, klasa 1
Producent:
Numer katalogowy producenta:
TOM-300-5
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Klasa dokładności
- 1
- Legalizowany
- NIE
- Liczba wejść pierwotnych
- 1
- Mocowanie zatrzaskowe
- NIE
- Model
- Przekładnik prądowy przelotowy
- Pobór mocy [W]
- 0 W
- Przyłącze obwodu wtórnego
- Kabel
- Szerokość otworu [mm]
- 0 do 23
- Współczynnik przetężeniowy
- FS 5
- Wysokość otworu [mm]
- 0 do 24
- Z ochroną przed dotykiem
- TAK
- Z szyną miedzianą
- NIE
- Znamionowa wtórna moc pozorna [VA]
- 1.5 VA
- Znamionowy prąd pierwotny [A]
- 300 A
- Znamionowy prąd wtórny [A]
- 5 A
- Średnica przepustu [mm]
- 0 mm
Opis produktu
Przekładnik prądowy TOM-300-5 na kabel i szynę z otwieranym rdzeniem, moc 1.5VA, klasa 1
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.
Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
