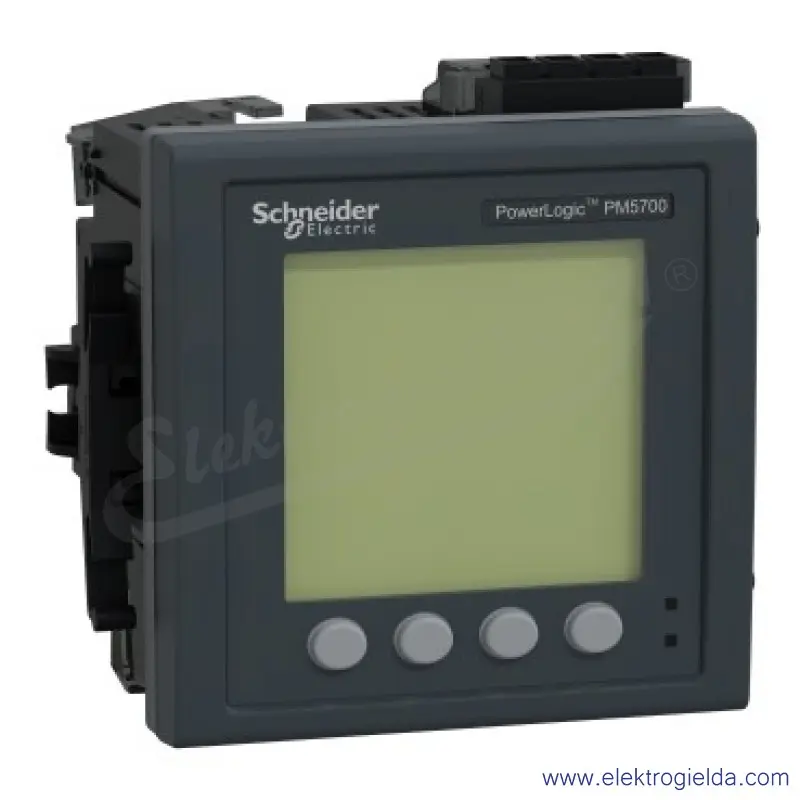

PowerLogic, miernik parametrów sieci 0,2S detekcja zapadów, zapis przebiegów chwilowych
Drukuj
Cena dla Ciebie
10 976,42 zł brutto/szt.
Cena netto: 8923,92 zł
Cena netto: 8923,92 zł
(10 976,42 zł szt.)
Producent:
Numer katalogowy producenta:
METSEPM5760
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Amperomierz
- TAK
- Częstotliwość próbkowania [Hz]
- 12800 Hz
- Do wtyku RJ
- TAK
- Głębokość [mm]
- 89 mm
- Klasa dokładności energii biernej zgodnie z IEC 62053-23
- Inne
- Klasa dokładności energii czynnej zgodnie z IEC 62053-22
- 0.2S
- Kąt fazowy (cos φ)
- TAK
- Legalizowany
- NIE
- Liczba wejść analogowych
- 2
- Liczba wejść cyfrowych
- 2
- Liczba wejść pomiaru napięcia
- 4
- Liczba wejść pomiaru prądu
- 8
- Liczba wyjść analogowych
- 0
- Liczba wyjść cyfrowych
- 2
- Liczba złączy Ethernet
- 2
- Licznik impulsów
- NIE
- Maksymalny prąd (Imax) [A]
- 20 A
- Miernik częstotliwości
- TAK
- Miernik mocy biernej
- TAK
- Miernik mocy czynnej
- TAK
- Miernik prędkości obrotowej
- NIE
- Moc pozorna
- TAK
- Napięcie zasilające dla AC 50 Hz [V]
- 100 do 480
- Napięcie zasilające dla AC 60 Hz [V]
- 100 do 480
- Napięcie zasilające dla DC [V]
- 125 do 250
- Obsługa innych protokołów
- TAK
- Obsługa protokołu IEC 61850 Ethernet
- NIE
- Obsługa protokołu Modbus
- TAK
- Obsługa protokołu OPC UA PubSub
- NIE
- Obsługa protokołu PROFIBUS
- NIE
- Obsługa protokołu PROFINET IO
- NIE
- Obsługa protokołu RS-485
- TAK
- Pamięć wartości mierzonej
- TAK
- Pomiar harmonicznych
- TAK
- Pomiar profilu obciążenia
- TAK
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 0.82 do 3.31
- Prąd znamionowy (In) [A]
- 5 A
- Rozdzielczość wyświetlacza (pionowa) [px]
- 128 px
- Rozdzielczość wyświetlacza (pozioma) [px]
- 128 px
- Serwer WWW z protokołem HTTPS
- TAK
- Szerokość [mm]
- 112 mm
- Woltomierz
- TAK
- Współczynnik mocy
- TAK
- Wysokość [mm]
- 101.2 mm
- Z interfejsem komunikacyjnym KNX
- NIE
- Z interfejsem komunikacyjnym M-Bus
- NIE
- Z kontrolą dostępu opartą na rolach (RBAC)
- NIE
- Z rejestracją audytu (dziennik audytu)
- TAK
- Z rejestrowaniem zdarzeń bezpieczeństwa (dziennik zdarzeń bezpieczeństwa)
- TAK
- Z sygnaturą oprogramowania sprzętowego (firmware)
- NIE
- Zakres pomiarowy częstotliwości [Hz]
- 45 do 65
- Zdalny wyświetlacz
- NIE
Opis produktu
Urządzenie to jest miernikiem energii montowanym podtynkowo z podświetlanym wyświetlaczem LCD o wymiarach 96 mm na 96 mm. Miernik zapewnia dokładność klasy 0,2S zgodnie z normą IEC 62053-22 i 128 próbek na cykl. Miernik będzie mierzył energię, moc czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy i do 63. harmonicznej. Dołącz 1.1 megabajta pamięci dla maksymalnie 14 wybieralnych parametrów z konfigurowalnym interwałem i czasem trwania. Miernik ten umożliwia również bezpośrednie monitorowanie prądu doziemnego, monitorowanie prądu doziemnego z obliczeniem prądu doziemnego oraz zaawansowane wychwytywanie przebiegu z detekcją ugięcia i spowolnienia. Miernik będzie działał w sieci 50 Hz lub 60 Hz i akceptuje napięcie zasilania w zakresie od 100 do 480 VAC i od 125 do 250 VDC. Prąd znamionowy linii dla tego miernika wynosi 1A lub 5A i obsługuje konfiguracje jedno- i neutralne, trójfazowe lub trójfazowe i neutralne. Zakres napięcia pomiarowego pomiędzy fazami wynosi od 20 do 690 VAC przy 45 do 65 Hz. Zakres pomiarowy pomiędzy fazą i przewodem neutralnym wynosi 20 do 400VAC przy 45 do 65 Hz. Protokoły komunikacyjne to przewody Modbus RTU i ASCII 2 z obsługą portu RS485 oraz protokołów Modbus TCP/IP, Ethernet/IP i BACnet/IP opartych na 10/100 Mbit/s, kaskadowy Ethernet z obsługą portu RJ45. Wbudowane funkcje komunikacyjne umożliwiają obsługę protokołu DNP 3.0, dostęp do wbudowanego serwera WWW oraz bramki szeregowej do Ethernet. Miernik ma również cztery wejścia cyfrowe z obsługą WAGES i dwa wyjścia cyfrowe. Istnieje 52 konfigurowalnych alarmów i obsługuje osiem harmonogramów taryfowych. Wymiary produktu są następujące: szerokość 3,78 cala (96 milimetrów), głębokość 3,03 cala (77 milimetrów), wysokość 3,78 cala (96 milimetrów) i waga produktu 15,9 cala (450 g).
