Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
1NIE
Wysokość [mm]
1300 mm
Z płytą montażową
1NIE
Z rozłącznikiem ślizgowym N
1NIE
Z zamkiem
1TAK
Opis produktu

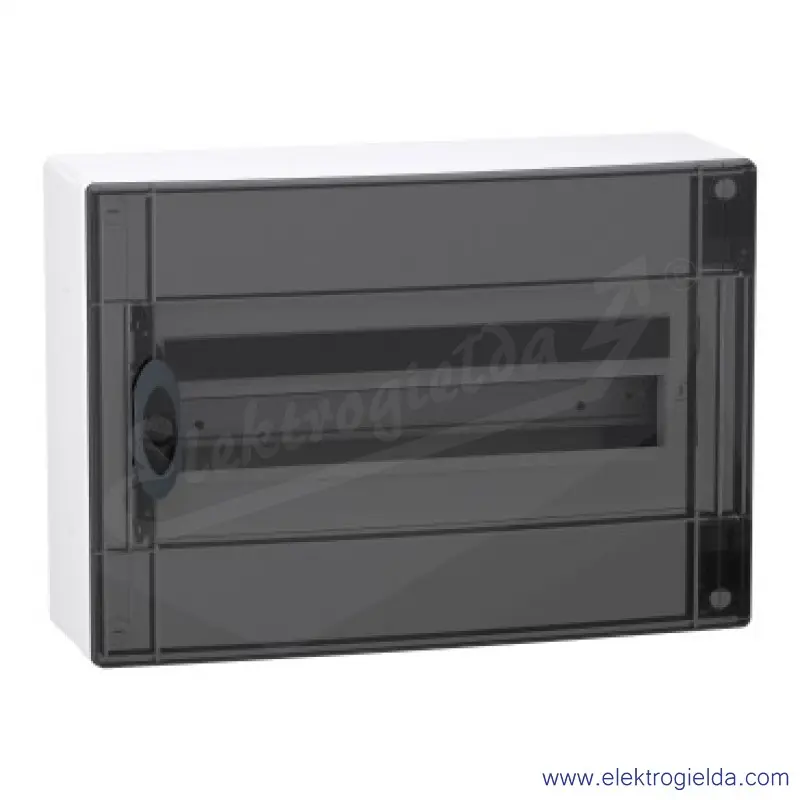

Montowana natynkowo obudowa PrismaSeT XS. Ta obudowa z tworzywa sztucznego składa się z 1 rzędu po 18 modułów 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Wyposażona jest w przezroczyste dymne drzwi. Kolor obudowy i płyty czołowej jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli, rury lub instalacji. Wyposażona jest w 1 płytę tylną i 1 szynę DIN. Szyn jest zdejmowana i ułatwia okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 16 wyjść (4x16mm² + 4x10mm²). Neutralny blok zacisków zapewnia 8 wyjść (4x16mm² + 4x10mm²). Wyposażowna w 1 etykietę identyfikacyjną, 1 ochraniacz etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 90A. Straty mocy wynoszą 33W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 426mm x (wys.) 300mm x (gł.) 145mm. Waga wynosi 2,500 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część i drzwi wykonane są z technoplastiku. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 650°C dla obudowy, osłony przedniej i tylnej oraz 750°C dla drzwi. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
