Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
1NIE
Wysokość [mm]
1510 mm
Wysokość wbudowania [mm]
1480 mm
Z płytą montażową
1NIE
Z rozłącznikiem ślizgowym N
1NIE
Z zamkiem
1TAK
Opis produktu

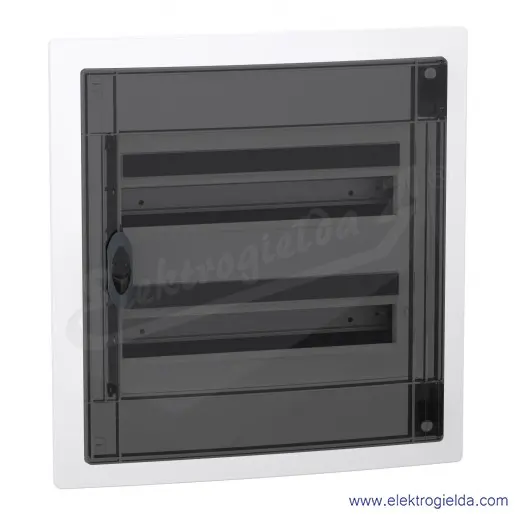

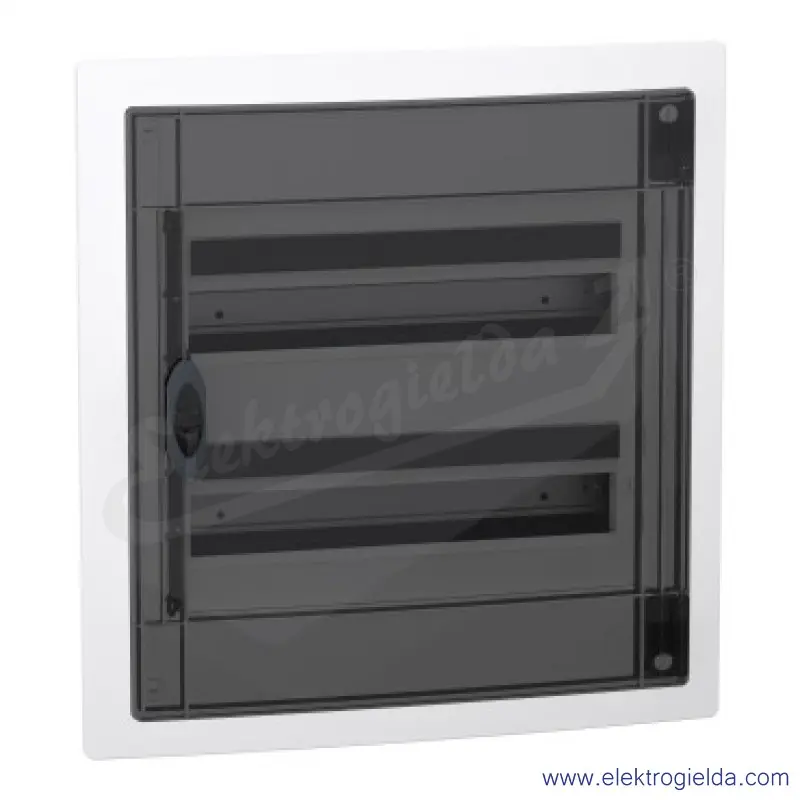

Montowana podtynkowo obudowa PrismaSeT XS. Ta obudowa z tworzywa sztucznego składa się z 2 rzędów po 18 modułów 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Wyposażona jest w przezroczyste dymne drzwi. Kolor obudowy i płyty czołowej jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli lub rury. Wyposażona jest w 1 płytę tylną i 2 szyny DIN. Szyny są zdejmowane i ułatwiają okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 22 wyjścia (11x16mm² + 11x10mm²). Neutralny blok zacisków zapewnia 16 wyjść (2x(4x16mm² + 4x10mm²)). Wyposażowna w 2 etykiety identyfikacyjne, 2 ochraniacze etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 90A. Straty mocy wynoszą 62W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 486mm x (wys.) 510mm x (gł.) 129mm. Waga wynosi 4,280 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część i drzwi wykonane są z technoplastiku. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 650°C dla obudowy, osłony przedniej i tylnej oraz 750°C dla drzwi. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
