Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
1NIE
Wysokość [mm]
1810 mm
Wysokość wbudowania [mm]
1780 mm
Z płytą montażową
1NIE
Z rozłącznikiem ślizgowym N
1NIE
Z zamkiem
1TAK
Opis produktu

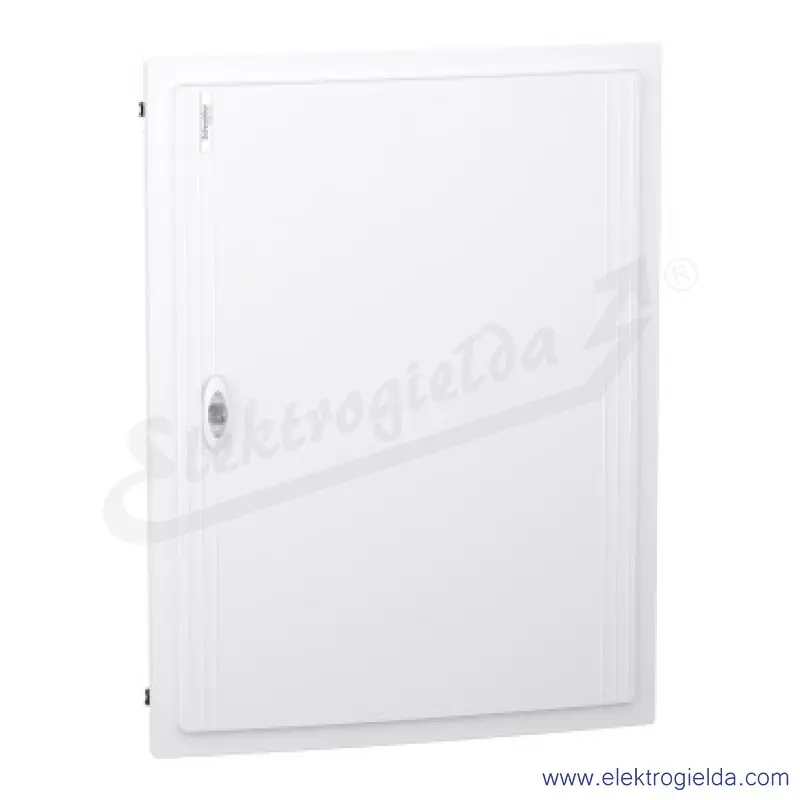

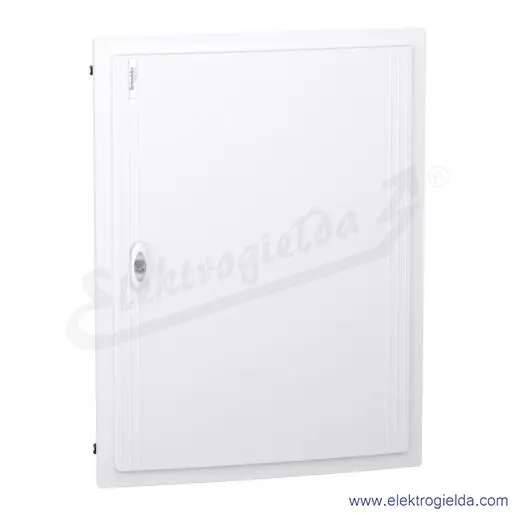

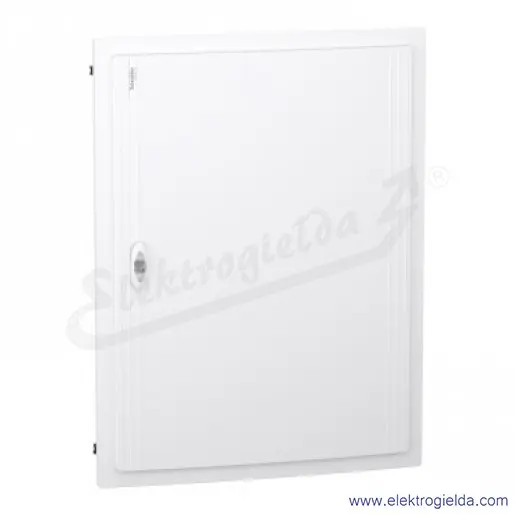

Montowana podtynkowo obudowa PrismaSeT XS. Ta metalowo-plastikowa obudowa składa się z 4 rzędów po 24 moduły 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Jest wyposażona w zwykłe drzwi. Kolor obudowy, płyty czołowej i drzwi jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli lub rury. Wyposażona jest w 1 płytę tylną i 4 szyny DIN. Szyny są zdejmowane i ułatwiają okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 48 wyjść (6x25mm² + 42x4mm²). Neutralny blok zaciskowy zapewnia 70 wyjść (5x (3x25mm² + 11x4mm²)). Przystosowana również do pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów. Wyposażona w 4 etykiety identyfikacyjne, 4 ochraniacze etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 125A. Straty mocy wynoszą 110W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 648mm x (wys.) 810mm x (gł.) 129mm. Waga wynosi 18,510 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Drzwi są wykonane z metalu. Tylna część jest wykonana z metalu i tworzywa sztucznego. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 750°C dla obudowy i osłony przedniej i 850°C dla części tylnej. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
