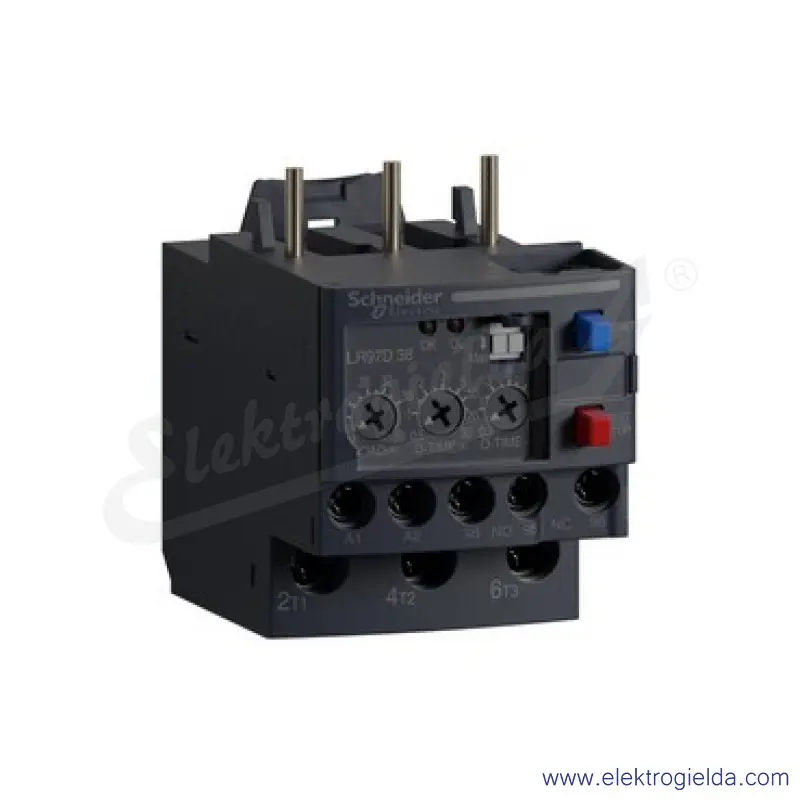

Elektroniczny przekaźnik termiczny TeSys 20-38A 24VAC/DC
Drukuj
Cena dla Ciebie
591,05 zł brutto/szt.
Cena netto: 480,53 zł
Cena netto: 480,53 zł
(591,05 zł szt.)
Producent:
Numer katalogowy producenta:
LR97D38B
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Automatyczne kasowanie
- TAK
- Głębokość [mm]
- 67.5 mm
- Liczba styków pomocniczych przełącznych
- 1
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 0
- Napięcie pracy dla AC 50 Hz [V]
- 24 V
- Napięcie pracy dla AC 60 Hz [V]
- 24 V
- Napięcie pracy dla DC [V]
- 24 V
- Przycisk kasowania
- TAK
- Szerokość [mm]
- 45 mm
- Wejście sygnału kasowania
- TAK
- Wymagane zewnętrzne źródło zasilania
- NIE
- Wysokość [mm]
- 64.5 mm
- Zakres nastawy prądu [A]
- 20 do 38
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 24 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 24 V
- Znamionowe napięcie sterowania Us dla DC [V]
- 24 V
Opis produktu
Elektroniczny przekaźnik nadprądowy TeSys LR97D, 38A/690V, do zasilania 24V AC/DC, do ochrony silników o prądzie znamionowym 20-34A. Udostępnia 3 tarcze do regulacji zabezpieczenia, LOAD (20-38A) (5-25A) dla poziomu nadprądowego, O-TIME (0.3-10sec) dla akceptowalnego czasu trwania nadprądu, D-TIME (0.5-30sec) dla czasu pobudzenia. Ponadto urządzenie wyzwala się, gdy prąd jest wyższy niż 3 x LOAD przez ponad 0,5 s w stanie ustalonym i jeśli brakuje fazy przez ponad 3 s. Ustawienia obejmują selektory silników 1-fazowych/3-fazowych oraz ręczne/automatyczne kasowanie, a urządzenie posiada przycisk resetowania, przycisk testu/zatrzymania, 2 wskaźniki LED (Run/Trip), 2 styki pomocnicze 1NO/NC do sygnalizacji usterek. Ustawienia można zablokować, uszczelniając przezroczystą pokrywę W celu bezpośredniego przymocowania do dolnych zacisków stycznika 3-biegunowego LC1D25-D38, z zaciskami śrubowymi u dołu, możliwy jest oddzielny montaż ze stycznika za pomocą bloku zaciskowego LAD7B106 (do zamówienia oddzielnie). Posiada certyfikaty wielu norm (IEC, UL, CSA, CCC, EAC), jest zgodny z RoHs/Reach.
