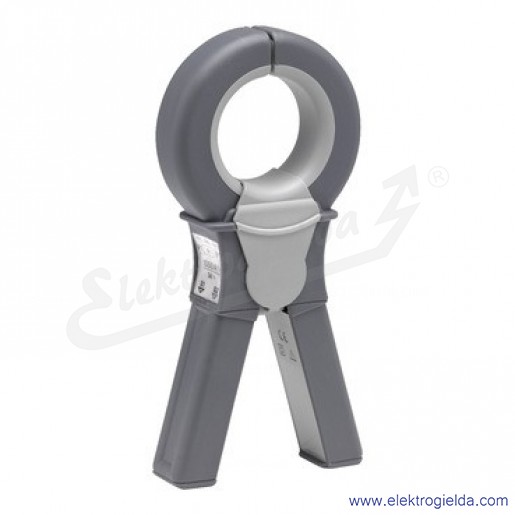

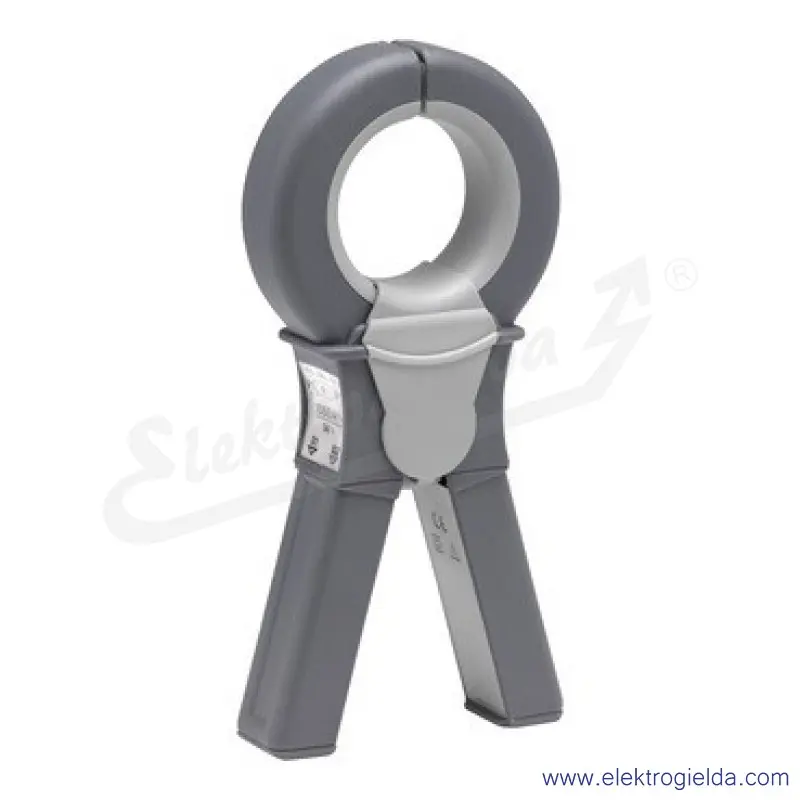

Toroid pomiarowy 50 mm, Vigilohm PowerLogic

Ta sonda Vigilohm jest przeznaczona do nadzoru prądu i identyfikacji domyślnej izolacji w podziemnych/IT sieciach elektrycznych od głównego toru zasilającego do poziomu naładowania. Musi być powiązany z naszym mobilnym lokalizatorem usterek Vigilohm IMDMFLK1, aby umożliwić wyświetlanie rezystancji i pojemności w czasie rzeczywistym. Sonda pracuje pod napięciem do 600 V AC/DC Cat III i składa się z uchwytu, zamka systemu bezpieczeństwa i otwieranego systemu monitorowania składowiska do 3600A. CP50 został zaprojektowany dla kabli o średnicy do 44mm, umożliwiając monitorowanie cienkiego i średniego kabla z dokładnością od 0,5% do 3%. Umożliwiając monitorowanie izolacji w systemie uziemienia IT, trzy sondy lokalizacji zwarć w zakresie Vigilohm umożliwiają proste i skuteczne monitorowanie izolacji kabli. System jest przystosowany do prowadzenia kabli krótko- lub długodystansowych oraz sieci o długości kilometrów. Aby zapewnić dokładność wartości pomiarowych, należy pamiętać, że sonda ta jest kompatybilna tylko z zestawem IMDMFLK1 i wymaga, aby sygnał był dostarczany przez IM400 lub XM300 CPI. O średnicy wewnętrznej 15 mm waży 165g i mierzy 102mm wysokości, 23mm szerokości i jest 42,5mm wielkości. Temperatura robocza wynosi od -10°C do 55°C, a urządzenie może tolerować do 85% wilgotności nieskondensowanej. Temperatura przechowywania wynosi od -40°C do 70°C. Czujnik ma kolor szary. IMDCP50 posiada certyfikaty IEC61010-1, IEC61010-2 i EN61326, jest urządzeniem kategorii III o stopniu zanieczyszczenia 2. Aby prawidłowo go używać, kabel przechodzi przez otwór sondy, a sonda jest całkowicie zamknięta w celu zapewnienia dobrego przepływu prądu. Przewód powinien być wykonany z zachowaniem maksymalnej średnicy podanej powyżej i powinien być umieszczony pośrodku otworu sondy bez dotykania urządzenia. Dla większej wszechstronności w monitorowaniu kabli można również użyć sondy IMDCP15 i IMDCP100, która umożliwia monitorowanie kabli o średnicy odpowiednio 12 mm i 66 mm. Ogólnie rzecz biorąc, zestaw do lokalizacji zwarć ruchomych Vigilohm składa się z trzech toroid pomiarowych i domyślnego portfela lokalizatora izolacji. I umożliwia skuteczną lokalizację domyślnej izolacji niezależnie od złożoności systemu uziemienia IT. Zestaw ten jest przystosowany do sieci uziemienia IT na krótkich lub długich dystansach, skomplikowany lub prosty i umożliwia użytkownikowi zarządzanie jak największą liczbą linii zasilania.
