Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
136 kA
Znamionowe napięcie pracy [V]
10 do 690
Znamionowy prąd ciągły Iu [A]
1320 A
Opis produktu

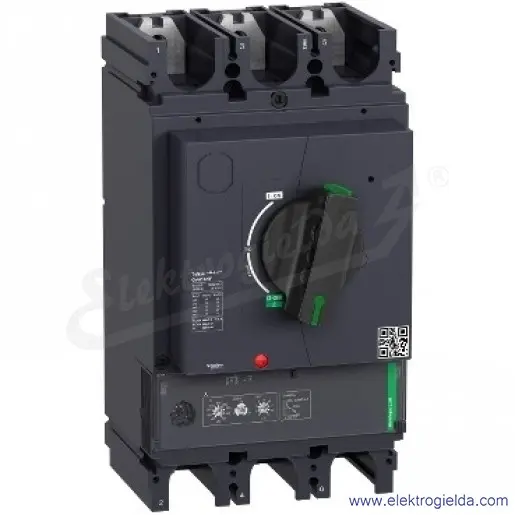

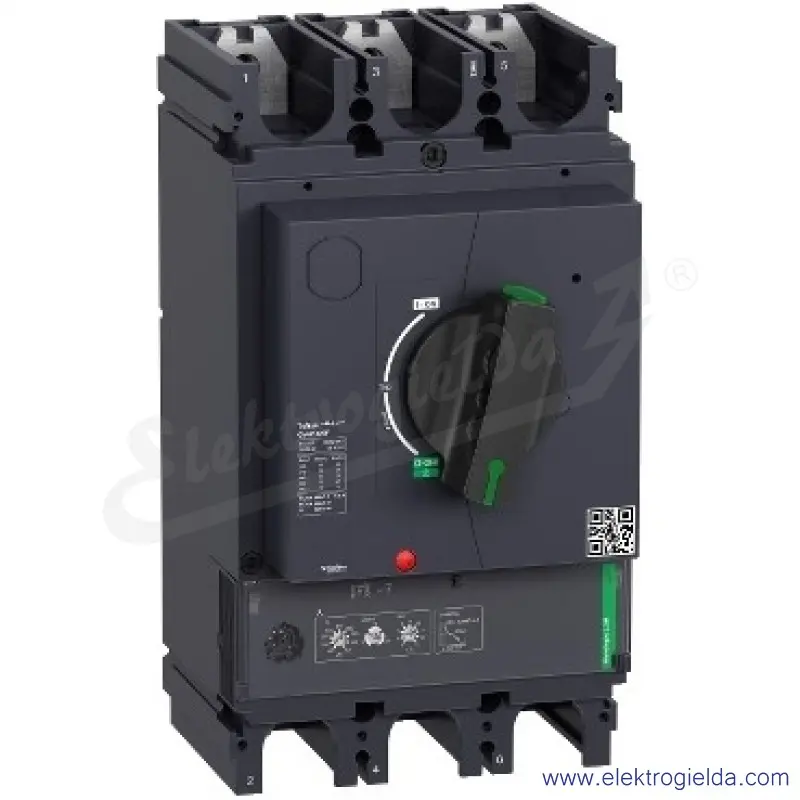

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 320 A/690 V, do ochrony silników 3-fazowych 132-160kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 36 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 160-320A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne przy 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochronę przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia on wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh).
